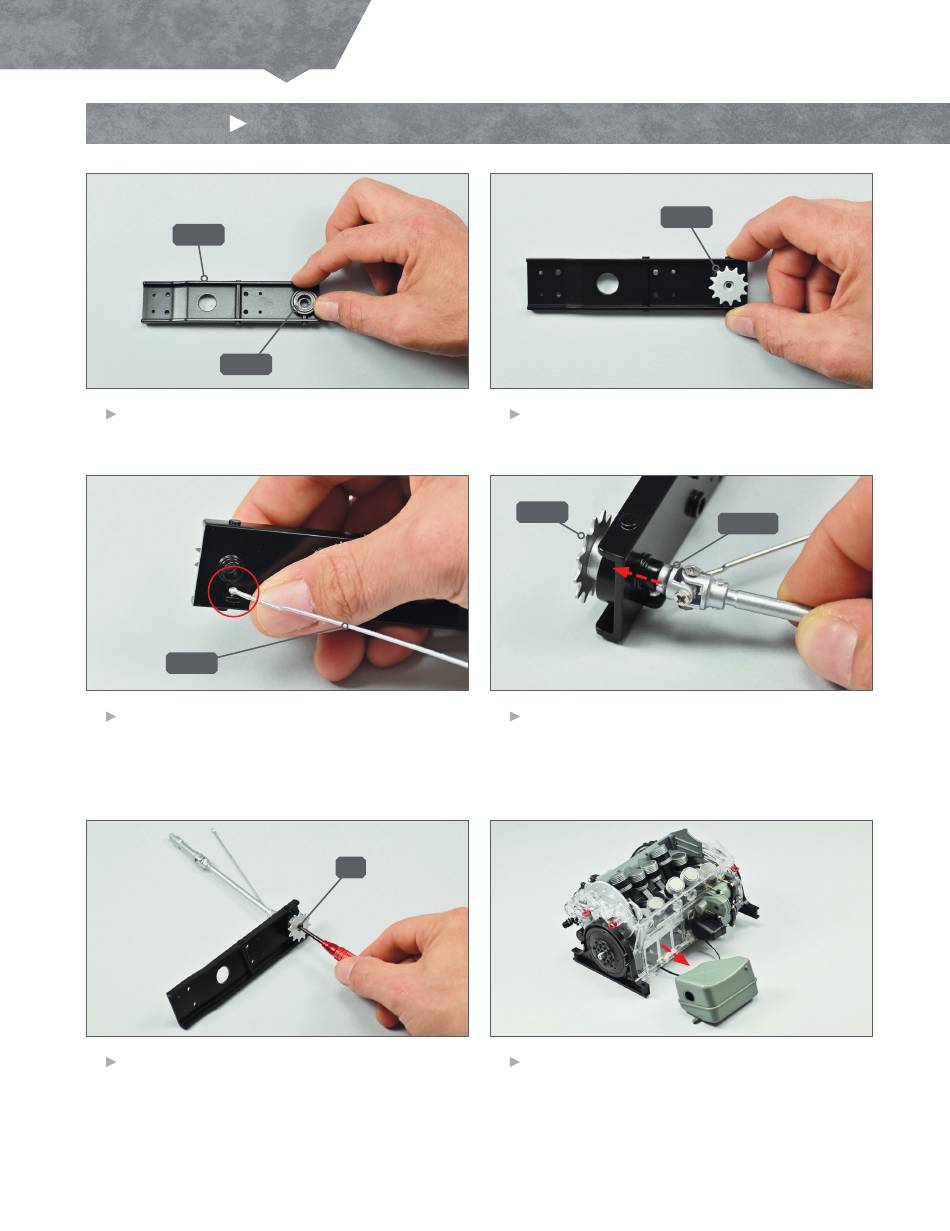

SCHRITT 1
Montage von Antriebswelle, Platte und Kette
152A
152E
1
Setzen Sie das Lager 152E in der gezeigten Position
an der Außenseite der Trägerplatte 152A ein.
150H
3
Nehmen Sie den Stab 150H zur Hand. Stecken Sie
den Stift des rechtwinkligen Endes des Stabs in seine
Position an der Innenseite der Stützplatte, wie auf dem
Foto gezeigt.
5
Ziehen Sie an der Außenseite der Trägerplatte eine
Schraube JM im Zahnradloch an, um das Zahnrad an
der neuen Antriebswelle zu befestigen. Ziehen Sie die
Schraube nicht ganz fest, die Zahnräder müssen sich
ohne Schwierigkeiten drehen lassen.
4
2
4
JM
6
152D
Stecken Sie das kurze Zahnrad 152D wie abgebildet
in die Trägerplatte.
152D
Nehmen Sie nun die neue Antriebswelle zur Hand, die
Sie in Ausgabe 150 zusammengebaut haben. Führen
Sie das Ende der neuen kurzen Achse 134BX in das
Loch der Platte ein, das sich hinter dem kurzen
Zahnrad 152D befindet.
Nehmen Sie Ihren im Zusammenbau befindlichen
Motor zur Hand. Trennen Sie den Ölbehälter vom Rest
der Baugruppe, ohne ihn zu beschädigen.
134BX
