Beim Anschluss externer Geräte
(Weiß/Braun)
(Weiß/Braun)
(Orange/Weiß)
System-Schalter
Wenn ein Equalizer oder eine Frequenzweiche mit Ai-NET-
Funktion angeschlossen wird, stellen Sie diesen Schalter
auf EQ/DIV. Wenn kein solches Gerät angeschlossen wird,
lassen Sie den Schalter auf NORM eingestellt.
• Vor Ändern der Schalterstellung unbedingt das Gerät
ausschalten!

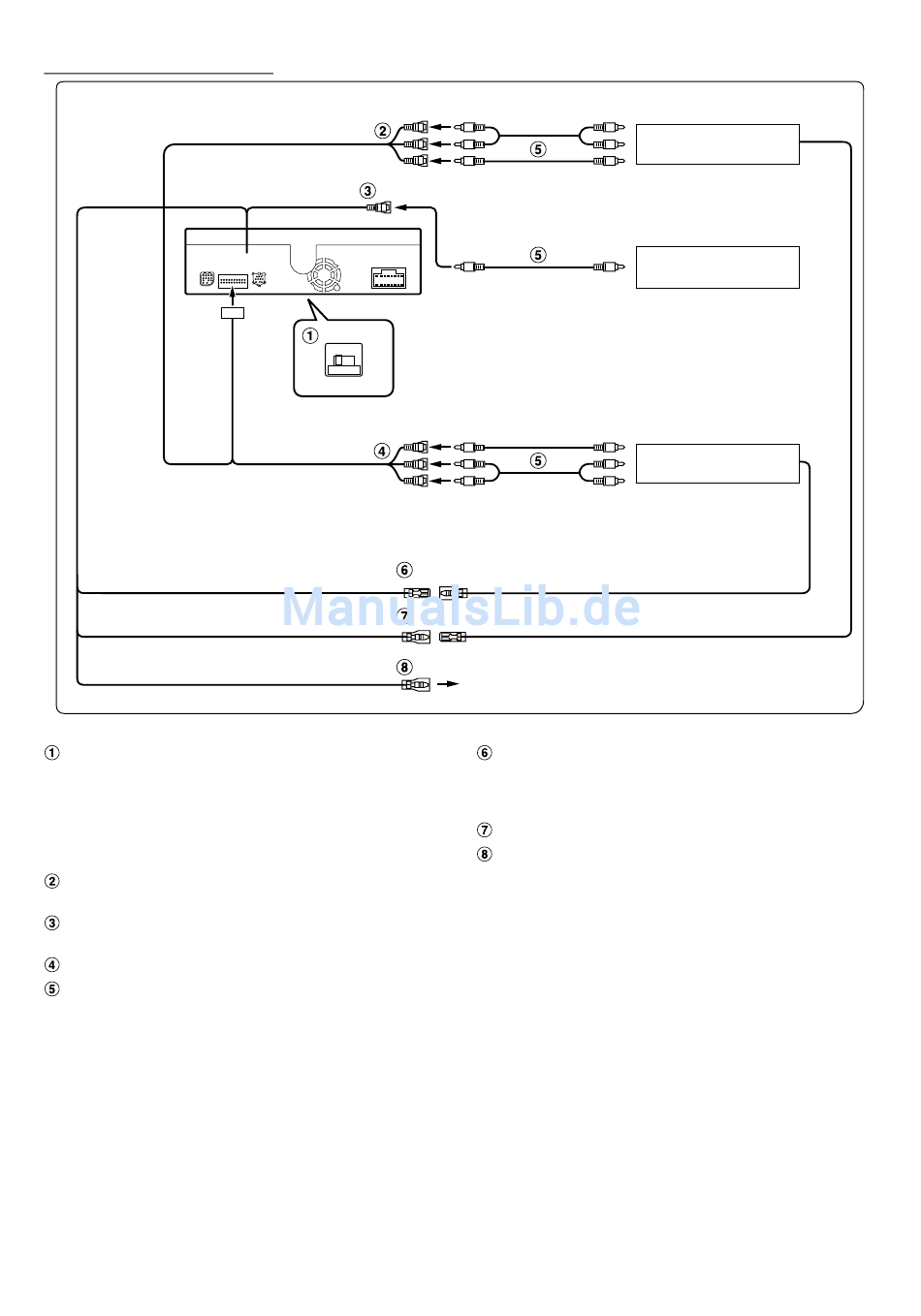

Video-/Audioausgang (AUX OUTPUT)
Für den Anschluss eines optionalen Monitors usw.
KAMERA-Eingang
Für den Anschluss einer Rückfahrkamera.
Video-/Audioeingang (AUX INPUT)
Cinch-Anschlusskabel (Separat Erhältlich)
72
-DE
NORM
EQ/DIV
FERNBEDIENUNG
AUSGANG
FERNBEDIENUNG
EINGANG
RÜCKWÄRTSGANG
An Audioeingang
An Videoeingang
An Videoausgang
An Videoausgang
TV-Tuner oder Videorecorder
(Separat Erhältlich)
An Audioausgang
FERNBEDIENUNG
(Weiß/Braun)
EINGANG
FERNBEDIENUNG
(Weiß/Braun)
AUSGANG
Wird nur bei Ausstattung mit einer
Rückfahrkamera beschaltet.
Fernbedienungs-Ausgangskabel (Weiß/Braun)
Wird mit dem Fernbedienungs-Eingangskabel verbunden.
Über dieses Kabel werden die Steuersignale der
Fernbedienung ausgegeben.
Fernbedienungs-Eingangskabel (Weiß/Braun)
Rückwärtsgangkabel (Orange/Weiß)
Verbinden Sie das Kabel mit dem Pluskabel des
Rückfahrscheinwerfers, der beim Einlegen des
Rückwärtsgang (R) aufleuchtet.
Schaltet dabei auf Bildwiedergabe der Rückfahrkamera um.
Diese Funktion ist mit dem Rückwärtsgang (R) des
Fahrzeugs gekoppelt.
Fondmonitor
(Separat Erhältlich)
Rückfahrkamera
(Separat Erhältlich)
