Inbetriebnahme Giuno Ultra BT A20 & Giuno Ultra BT A50

(nur in Verbindung mit der beiliegenden Montageanleitung zu verwenden)

Wir danken Ihnen, daß Sie sich für dieses Bft-Produkt entschieden haben. Nach-

folgend führen wie Sie Schritt für Schritt durch die Installation des Giuno Ultra BT A.

Grundsätzlich:

Giuno Ultra BT A20 & Giuno Ultra BT A50 sind hydraulische Drehtorantriebe mit einer Motor-

spannung von 24 Volt. Der Laufweg wird durch magnetische Endschalter begrenzt.

Die Zuleitung zur Steuerung muß 230V / 60 Hz betragen.

Zur Bedienung ist die Steuerung Thalia L oder Thalia P notwendig, wobei die Steuerung Thalia P

sich hauptsächlich in der größeren Anzahl der Impuls- und Sicherheitseingänge unterscheidet.

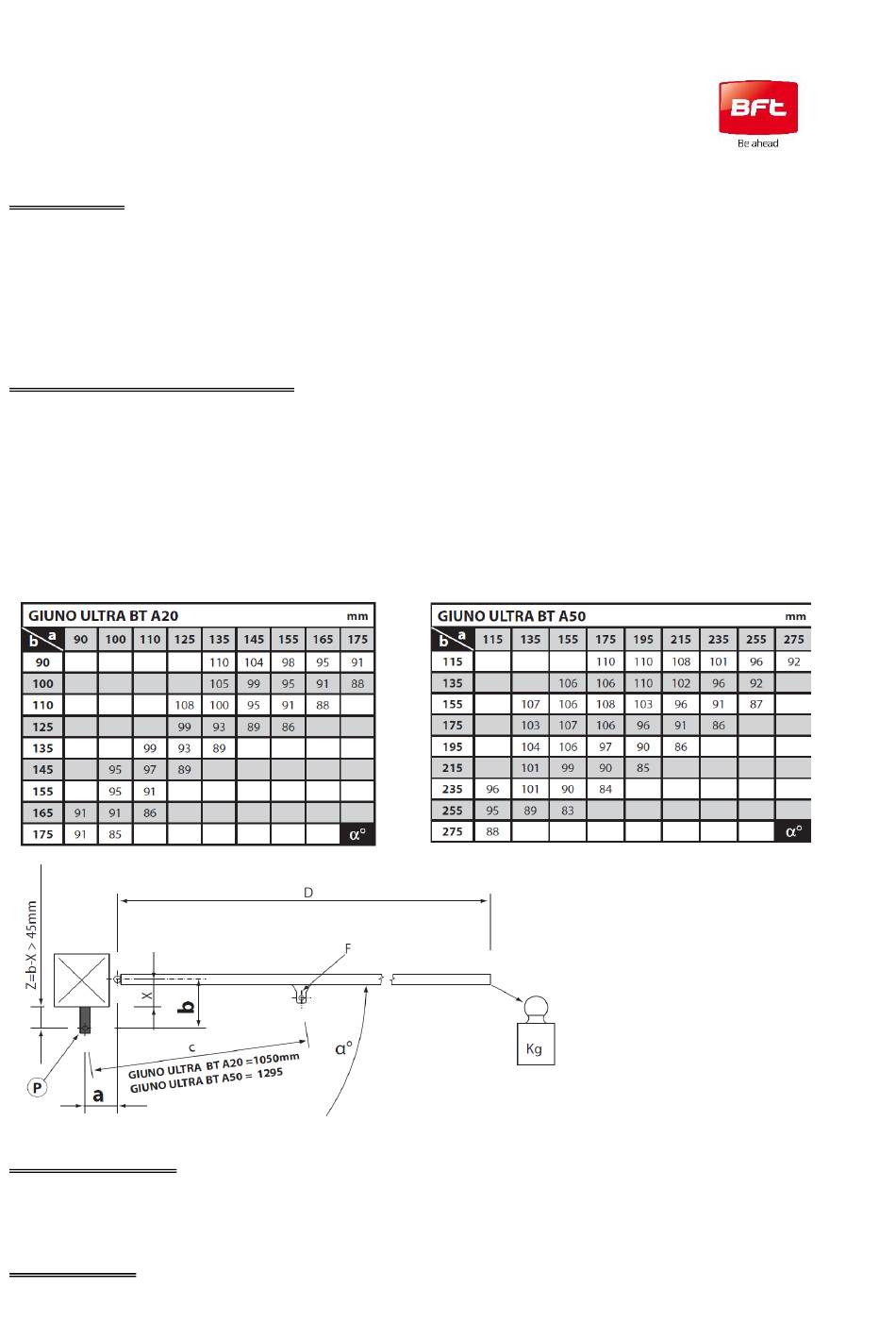

Ideale Installationsmaße (A-B-Maß)

Giuno Ultra BT A20:

Giuno Ultra BT A50:

Laufwegbegrenzung:

Um eine korrekte Funktion des Antriebes zu gewährleisten, darf das in Abbildung H der Montagean-

leitung angegebene Maß nicht überschritten werden.

Steigende Tore:

Der Antrieb darf nicht über die Horizontale aufsteigen und kann max. 7° geneigt werden.

135x135mm (Öffnungswinkel max. 89°)

125x125mm (Öffnungswinkel max. 99°)

max. Öffnung von 110° (bei 135x90mm)

195x195mm (Öffnungswinkel von max. 90°)

175x175mm (Öffnungswinkel von max. 106°)

max. Öffnung von 110° (bei 175x115mm oder 195x115mm)

V1 /

09.22

Seite 1 Sie Schritt für Schritt durch die Installation des Giuno Ultra BT A. Grundsätzlich: Giuno Ultra BT A20 & Giuno Ultra BT A50 sind hydraulische Drehtorantriebe mit einer Motor- spannung von 24 Volt. Der Laufweg wird durch magnetische Endschalter begrenzt.
Seite 2 Elektrische Anschlüsse: Die Steuerung idealerweise neben dem Tor positionieren. Falls dies nicht möglich ist, muß Folgendes beachtet werden: Maximale Entfernung von der Steuerung zum Motor beträgt 20m mit einem Kabel 4x2,5mm. Entfernungen über 20m müssen vermieden werden. Die Antriebe müssen mit einem 4-adrigen Kabel verdrahtet werden und nicht mit 2x 2-adrig. Motor 1: Klemme 1 auf Steuerung...
Seite 3 Verlangsamung Verlangsamung Öffnung Schließung Öffnung Schließung Die ideale Distanz zwischen dem Verlangsamungsmagnet und der Endlage beträgt ca. 50-60mm. Eine Überlagerung beider Magnete führt zu einer Fehlermeldung auf der Steuerung. Elektrische Anschlüsse: Die Steuerung idealerweise neben dem Tor positionieren. Falls dies nicht möglich ist, muß...
