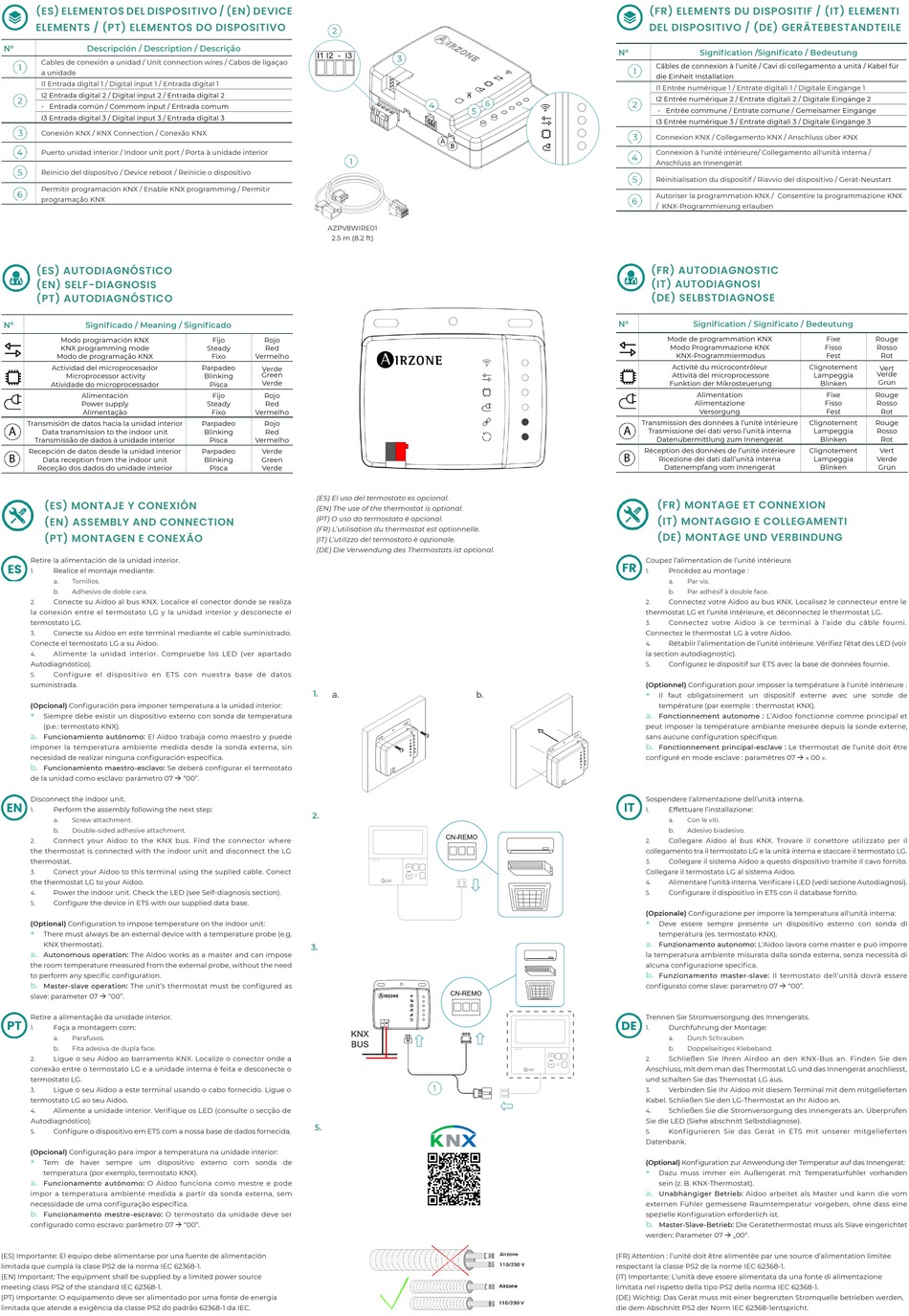

(ES) ELEMENTOS DEL DISPOSITIVO / (EN) DEVICE
ELEMENTS / (PT) ELEMENTOS DO DISPOSITIVO
Nº
Descripción / Description / Descrição
Cables de conexión a unidad / Unit connection wires / Cabos de ligaçao
a unidade
I1 Entrada digital 1 / Digital input 1 / Entrada digital 1
I2 Entrada digital 2 / Digital input 2 / Entrada digital 2
- Entrada común / Commom input / Entrada comum
I3 Entrada digital 3 / Digital input 3 / Entrada digital 3
Conexión KNX / KNX Connection / Conexão KNX
Puerto unidad interior / Indoor unit port / Porta à unidade interior
Reinicio del dispositvo / Device reboot / Reinicie o dispositivo
Permitir programación KNX / Enable KNX programming / Permitir
programação KNX
(ES) AUTODIAGNÓSTICO
(EN) SELF-DIAGNOSIS
(PT) AUTODIAGNÓSTICO
Nº
Significado / Meaning / Significado
Modo programación KNX
KNX programming mode
Modo de programação KNX
Actividad del microprocesador
Microprocessor activity
Atividade do microprocessador
Alimentación
Power supply
Alimentação
Transmisión de datos hacia la unidad interior
Data transmission to the indoor unit
Transmissão de dados à unidade interior
Recepción de datos desde la unidad interior
Data reception from the indoor unit
Receção dos dados do unidade interior
(ES) MONTAJE Y CONEXIÓN
(EN) ASSEMBLY AND CONNECTION
(PT) MONTAGEN E CONEXÃO
Retire la alimentación de la unidad interior.
Realice el montaje mediante:
1.
a.
Tornillos.
b.
Adhesivo de doble cara.
Conecte su Aidoo al bus KNX. Localice el conector donde se realiza
2.
la conexión entre el termostato LG y la unidad interior y desconecte el
termostato LG.
Conecte su Aidoo en este terminal mediante el cable suministrado.
3.
Conecte el termostato LG a su Aidoo.
Alimente la unidad interior. Compruebe los LED (ver apartado
4.
Autodiagnóstico).
Conf igure el dispositivo en ETS con nuestra base de datos
5.
suministrada.
(Opcional) Configuración para imponer temperatura a la unidad interior:
•
Siempre debe existir un dispositivo externo con sonda de temperatura
(p.e.: termostato KNX).
a.
Funcionamiento autónomo: El Aidoo trabaja como maestro y puede
imponer la temperatura ambiente medida desde la sonda externa, sin
necesidad de realizar ninguna configuración específica.
b.
Funcionamiento maestro-esclavo: Se deberá configurar el termostato
de la unidad como esclavo: parámetro 07 "00".
Disconnect the indoor unit.
Perform the assembly following the next step:
1.
a.
Screw attachment.
b.
Double-sided adhesive attachment.
Connect your Aidoo to the KNX bus. Find the connector where
2.
the thermostat is connected with the indoor unit and disconnect the LG
thermostat.
Conect your Aidoo to this terminal using the suplied cable. Conect
3.
the thermostat LG to your Aidoo.
Power the indoor unit. Check the LED (see Self-diagnosis section).
4.
Configure the device in ETS with our supplied data base.
5.
(Optional) Configuration to impose temperature on the indoor unit:
•
There must always be an external device with a temperature probe (e.g.
KNX thermostat).
a.
Autonomous operation: The Aidoo works as a master and can impose
the room temperature measured from the external probe, without the need
to perform any specific configuration.
b.
Master-slave operation: The unit's thermostat must be configured as
slave: parameter 07 "00".
Retire a alimentação da unidade interior.
Faça a montagem com:
1.
a.
Parafusos.
b.
Fita adesiva de dupla face.
Ligue o seu Aidoo ao barramento KNX. Localize o conector onde a
2.
conexão entre o termostato LG e a unidade interna é feita e desconecte o
termostato LG.
Ligue o seu Aidoo a este terminal usando o cabo fornecido. Ligue o
3.
termostato LG ao seu Aidoo.
Alimente a unidade interior. Verifique os LED (consulte o secção de
4.
Autodiagnóstico).
Configure o dispositivo em ETS com a nossa base de dados fornecida.
5.
(Opcional) Configuração para impor a temperatura na unidade interior:
•
Tem de haver sempre um dispositivo externo com sonda de
temperatura (por exemplo, termostato KNX).
a.
Funcionamento autónomo: O Aidoo funciona como mestre e pode
impor a temperatura ambiente medida a partir da sonda externa, sem
necessidade de uma configuração específica.
b.
Funcionamento mestre-escravo: O termostato da unidade deve ser
configurado como escravo: parâmetro 07 "00".
(ES) Importante: El equipo debe alimentarse por una fuente de alimentación
limitada que cumpla la clase PS2 de la norma IEC 62368-1.
(EN) Important: The equipment shall be supplied by a limited power source
meeting class PS2 of the standard IEC 62368-1.
(PT) Importante: O equipamento deve ser alimentado por uma fonte de energia
limitada que atende a exigência da classe PS2 do padrão 62368-1 da IEC.
AZPV8WIRE01
2.5 m (8.2 ft)
Fijo
Rojo
Steady
Red
Fixo
Vermelho
Parpadeo
Verde
Green
Blinking
Verde
Pisca
Fijo
Rojo
Steady
Red
Fixo
Vermelho
Parpadeo
Rojo
Blinking
Red
Pisca
Vermelho
Parpadeo
Verde
Blinking
Green
Pisca
Verde
(ES) El uso del termostato es opcional.
(EN) The use of the thermostat is optional.
(PT) O uso do termostato é opcional.
(FR) L'utilisation du thermostat est optionnelle.
(IT) L'utilizzo del termostato è opzionale.
(DE) Die Verwendung des Thermostats ist optional.
1.
a.
2.
3.
5.
Nº
Nº
Transmission des données à l'unité intérieure
Trasmissione dei dati verso l'unità interna
Réception des données de l'unité intérieure
Coupez l'alimentation de l'unité intérieure.
1.
2.
thermostat LG et l'unité intérieure, et déconnectez le thermostat LG.
3.
Connectez le thermostat LG à votre Aidoo.
4.
la section autodiagnostic).
5.
(Optionnel) Configuration pour imposer la température à l'unité intérieure :
•
b.
a.
peut imposer la température ambiante mesurée depuis la sonde externe,
sans aucune configuration spécifique.
b.
configuré en mode esclave : paramètres 07 « 00 ».
Sospendere l'alimentazione dell'unità interna.
1.
2.
collegamento tra il termostato LG e la unità interna e staccare il termostato LG.
3.
Collegare il termostato LG al sistema Aidoo.
4.
5.
(Opzionale) Configurazione per imporre la temperatura all'unità interna:
•
a.
la temperatura ambiente misurata dalla sonda esterna, senza necessità di
alcuna configurazione specifica.
b.
configurato come slave: parametro 07 "00".
Trennen Sie Stromversorgung des Innengeräts.
1.
2.
Anschluss, mit dem man das Thermostat LG und das Innengerät anschliesst,
und schalten Sie das Themostat LG aus.
3.
Kabel. Schließen Sie den LG-Thermostat an Ihr Aidoo an.
4.
Sie die LED (Siehe abschnitt Selbstdiagnose).
5.
Datenbank.
(Optional) Konfiguration zur Anwendung der Temperatur auf das Innengerät:
•
a.
externen Fühler gemessene Raumtemperatur vorgeben, ohne dass eine
spezielle Konfiguration erforderlich ist.
b.
werden: Parameter 07 „00".
(FR) Attention : l'unité doit être alimentée par une source d'alimentation limitée
respectant la classe PS2 de la norme IEC 62368-1.
(IT) Importante: L'unità deve essere alimentata da una fonte di alimentazione
limitata nel rispetto della tipo PS2 della norma IEC 62368-1.
(DE) Wichtig: Das Gerät muss mit einer begrenzten Stromquelle betrieben werden,
die dem Abschnitt PS2 der Norm IEC 62368-1entspricht.
(FR) ELEMENTS DU DISPOSITIF / (IT) ELEMENTI
DEL DISPOSITIVO / (DE) GERÄTEBESTANDTEILE
Signification /Significato / Bedeutung
Câbles de connexion à l'unité / Cavi di collegamento a unità / Kabel für
die Einheit Installation
I1 Entrée numérique 1 / Entrate digitali 1 / Digitale Eingänge 1
I2 Entrée numérique 2 / Entrate digitali 2 / Digitale Eingänge 2
- Entrée commune / Entrate comune / Gemeisamer Eingänge
I3 Entrée numérique 3 / Entrate digitali 3 / Digitale Eingänge 3
Connexion KNX / Collegamento KNX / Anschluss über KNX
Connexion à l'unité intérieure/ Collegamento all'unità interna /
Anschluss an Innengerät
Réinitialisation du dispositif / Riavvio del dispositivo / Gerät-Neustart
Autoriser la programmation KNX / Consentire la programmazione KNX
/ KNX-Programmierung erlauben
(FR) AUTODIAGNOSTIC
(IT) AUTODIAGNOSI
(DE) SELBSTDIAGNOSE
Signification / Significato / Bedeutung
Mode de programmation KNX
Modo Programmazione KNX
KNX-Programmiermodus
Activité du microcontrôleur
Clignotement
Attività del microprocessore
Lampeggia
Funktion der Mikrosteuerung
Blinken
Alimentation
Alimentazione
Versorgung
Clignotement
Lampeggia
Datenübermittlung zum Innengerät
Blinken
Clignotement
Ricezione dei dati dall'unità interna
Lampeggia
Datenempfang vom Innengerät
Blinken
(FR) MONTAGE ET CONNEXION
(IT) MONTAGGIO E COLLEGAMENTI
(DE) MONTAGE UND VERBINDUNG
Procédez au montage :
a.
Par vis.
b.
Par adhésif à double face.
Connectez votre Aidoo au bus KNX. Localisez le connecteur entre le
Connectez votre Aidoo à ce terminal à l'aide du câble fourni.
Rétablir l'alimentation de l'unité intérieure. Vérifiez l'état des LED (voir
Configurez le dispositif sur ETS avec la base de données fournie.
Il faut obligatoirement un dispositif externe avec une sonde de
température (par exemple : thermostat KNX).
Fonctionnement autonome : L'Aidoo fonctionne comme principal et
Fonctionnement principal-esclave : Le thermostat de l'unité doit être
Effettuare l'installazione:
a.
Con le viti.
b.
Adesivo biadesivo.
Collegare Aidoo al bus KNX. Trovare il conettore utilizzato per il
Collegare il sistema Aidoo a questo dispositivo tramite il cavo fornito.
Alimentare l'unità interna. Verificare i LED (vedi sezione Autodiagnosi).
Configurare il dispositivo in ETS con il database fornito.
Deve essere sempre presente un dispositivo esterno con sonda di
temperatura (es. termostato KNX).
Funzionamento autonomo: L'Aidoo lavora come master e può imporre
Funzionamento master-slave: Il termostato dell'unità dovrà essere
Durchführung der Montage:
a.
Durch Schrauben.
b.
Doppelseitiges Klebeband.
Schließen Sie Ihren Airdoo an den KNX-Bus an. Finden Sie den
Verbinden Sie Ihr Aidoo mit diesem Terminal mit dem mitgelieferten
Schließen Sie die Stromversorgung des Innengeräts an. Überprüfen
Konf igurieren Sie das Gerät in ETS mit unserer mitgelieferten
Dazu muss immer ein Außengerät mit Temperaturfühler vorhanden
sein (z. B. KNX-Thermostat).
Unabhängiger Betrieb: Aidoo arbeitet als Master und kann die vom
Master-Slave-Betrieb: Die Gerätethermostat muss als Slave eingerichtet
Fixe
Rouge
Fisso
Rosso
Fest
Rot
Vert
Verde
Grün
Fixe
Rouge
Fisso
Rosso
Fest
Rot
Rouge
Rosso
Rot
Vert
Verde
Grün
