4.
Montage
Die Universaltrenner werden auf TS 35 Normschienen aufgerastet.
5.
Der elektrische Anschluß

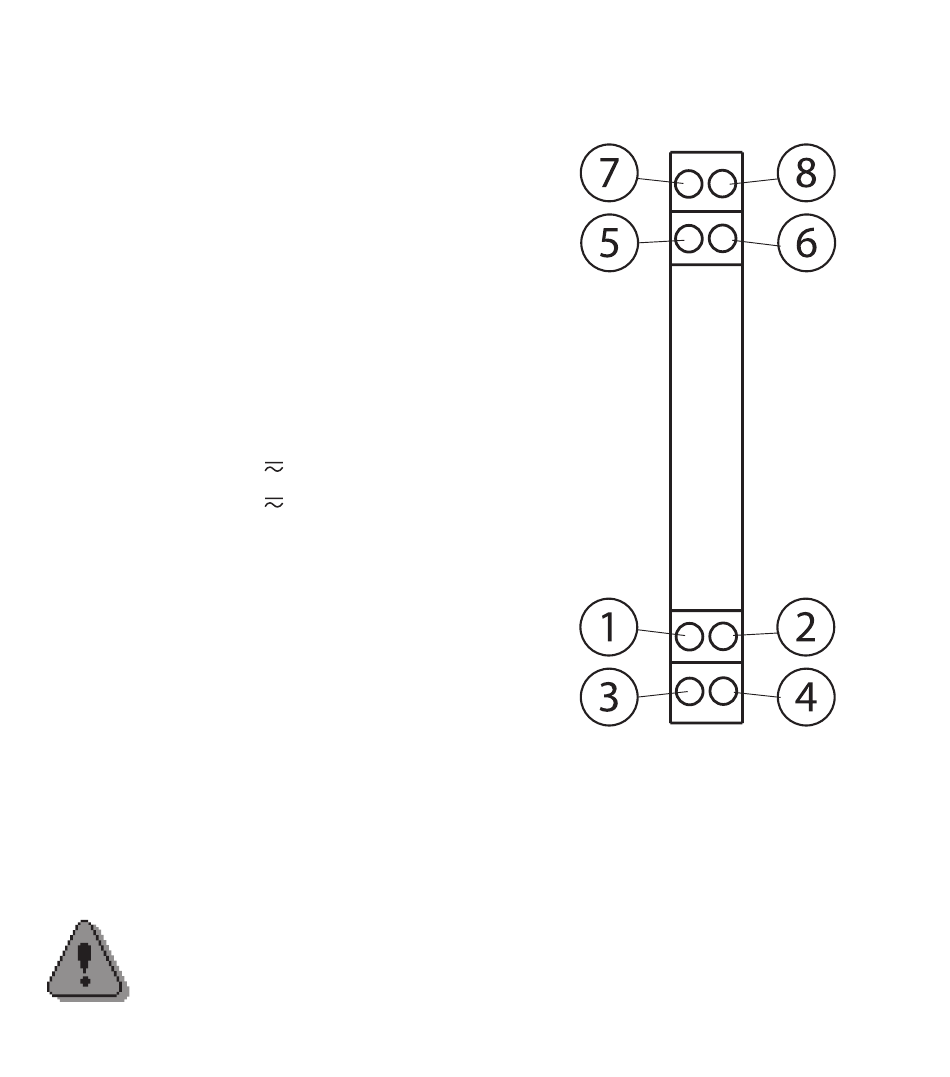

Klemmenbelegung
1 nicht beschalten
2 nicht beschalten
3 Eingang +
4 Eingang -
5 Ausgang +
6 Ausgang -
7 Hilfsenergie
8 Hilfsenergie
Anschlußquerschnitt max. 2,5 mm
Mehrleiteranschluß max. 1 mm
(zwei Leiter gleichen Querschnitts)
AWG 30-12, Anzugsmoment 0,7 Nm
Die Anschlüsse müssen mindestens für
eine Temperatur von 75 °C ausgelegt
sein.
Achtung!
Bei Anwendungen mit hohen Arbeitsspannungen ist auf genügend Abstand
bzw. Isolation zu Nebengeräten und auf Berührungsschutz zu achten!
5.1 Hilfsenergie
22 ... 230 V AC/DC ± 10 %; 0,9 W; AC 48 ... 62 Hz; 2,5 VA;
(Überspannungskategorie II)
