6 SERVICE

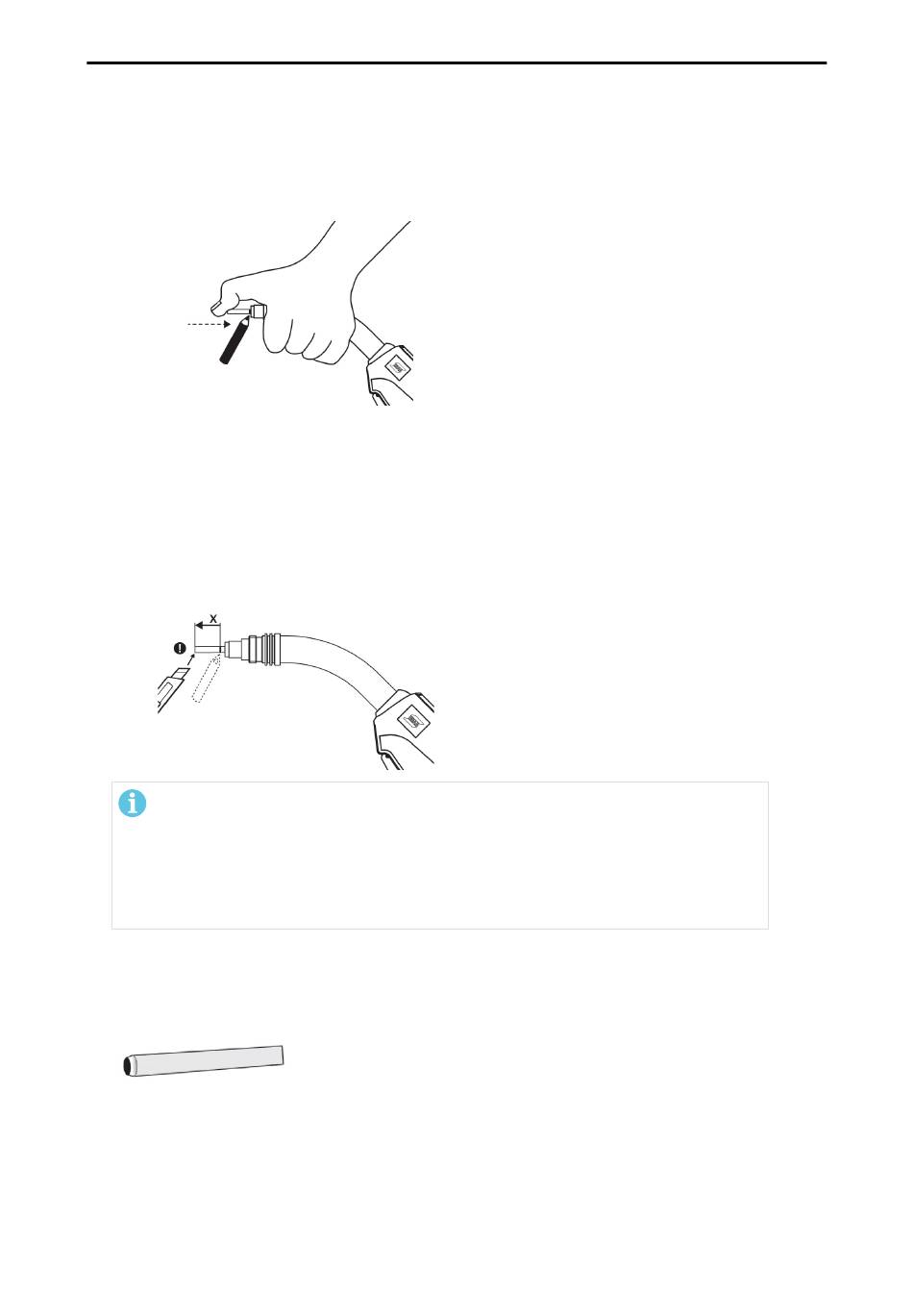

Einbauen einer Kunststoffummantelung
1) Entfernen Sie die Überwurfmutter vom mittigen Steckverbinder sowie die Gasdüse, die
Kontaktspitze und die Spitzenhalterung vom Schweißbrenner.
2) Führen Sie die Ummantelung durch den mittigen Steckverbinder ein und befestigen Sie sie
mit der Überwurfmutter.
3) Schieben Sie den vorderen Teil der Ummantelung vorsichtig so weit wie möglich in den
Schweißbrenner, ohne dabei Gewalt anzuwenden. Markieren Sie das Ende des
Schweißbrennerhalses auf der Ummantelung.
4) Schneiden Sie die Ummantelung mit einem Projektil „X" wie über die Markierung
abgemessen (siehe Abbildung) auf die korrekte Länge zu. Spitzen Sie das vordere Ende
der Ummantelung leicht an, nachdem die Ummantelung auf die richtige Länge
zugeschnitten wurde.
HINWEIS!
Wenn die Ummantelung ein vorderes Ende aus Bronze aufweist, schneiden Sie
zunächst die Kunststoffummantelung auf eine geeignete Länge, und lassen Sie die
Bronzeummantelung ca. 40–50 mm aus dem Schweißbrennerhals herausragen.
Bringen Sie die Bronzeummantelung an der Vorderseite der
Kunststoffummantelung an, und schneiden Sie diese Ummantelungsbaugruppe
erst dann auf die genaue Länge.
5) Wenn es schwierig ist, die Ummantelung in den Schweißbrenner einzuführen, machen Sie
am vorderen Ende der Ummantelung einen sauberen Schnitt und spitzen Sie die Kanten
an (zum Beispiel mit einem Bleistiftanspitzer).
6) Montieren Sie alle Geräteteile am Schweißbrennerhals.
0700 025 099
