Konfigurations-
schalter
Quick-Cal Taste
Auswahlschalter für
Verstärkung
4-20 mA Eingang
•
Öffnet - Öffnet auswählen, wenn ein steigendes
Ausgangssignal des Stellungsreglers ein Öffnen
des Ventils bewirkt.
•
Schließt - Schließt auswählen, wenn ein
steigendes Ausgangssignal des Stellungs-
reglers ein Schließen des Ventils bewirkt.
b
Signal geschlossen - In der Regel wird dieser Schal-
ter bei einer Luftwirkung öffnet Konfiguration auf 4 mA
und bei einer Luftwirkung schließt Konfiguration auf
20 mA gestellt.
•
Wird 4 mA ausgewählt, dann ist das Ventil
vollständig geschlossen, wenn das Signal 4 mA
beträgt, und voll geöffnet, wenn es 20 mA
beträgt.
•
Wird 20 mA ausgewählt, dann ist das Ventil
vollständig geschlossen, wenn das Signal 20
mA beträgt, und voll geöffnet, wenn es 4 mA
beträgt
c
Stellungsreglerkennlinie
•
Linear auswählen, wenn die Position des
Antriebes direkt proportional zum Eingangs-
signal sein soll.
•
Die Option GL% ergibt eine gleichprozentige
Ausgangskennlinie, 30:1 zum Eingangssignal.
d
•
Wählen Sie On für ein vollständiges Entlüften
oder Belüften, je nach Konfiguration, bei einem
Eingangssignal von unter 1%.
•
Die Schalterstellung Off schaltet die Funktion
aus.
e
Auto Tune - Dieser Schalter legt fest, ob der Stellungs-
regler sich mit jeder Betätigung der Quick-Cal Taste
selbst abstimmen wird (Auto-Tuning).
Optional 4-20 mA
Rückmeldung

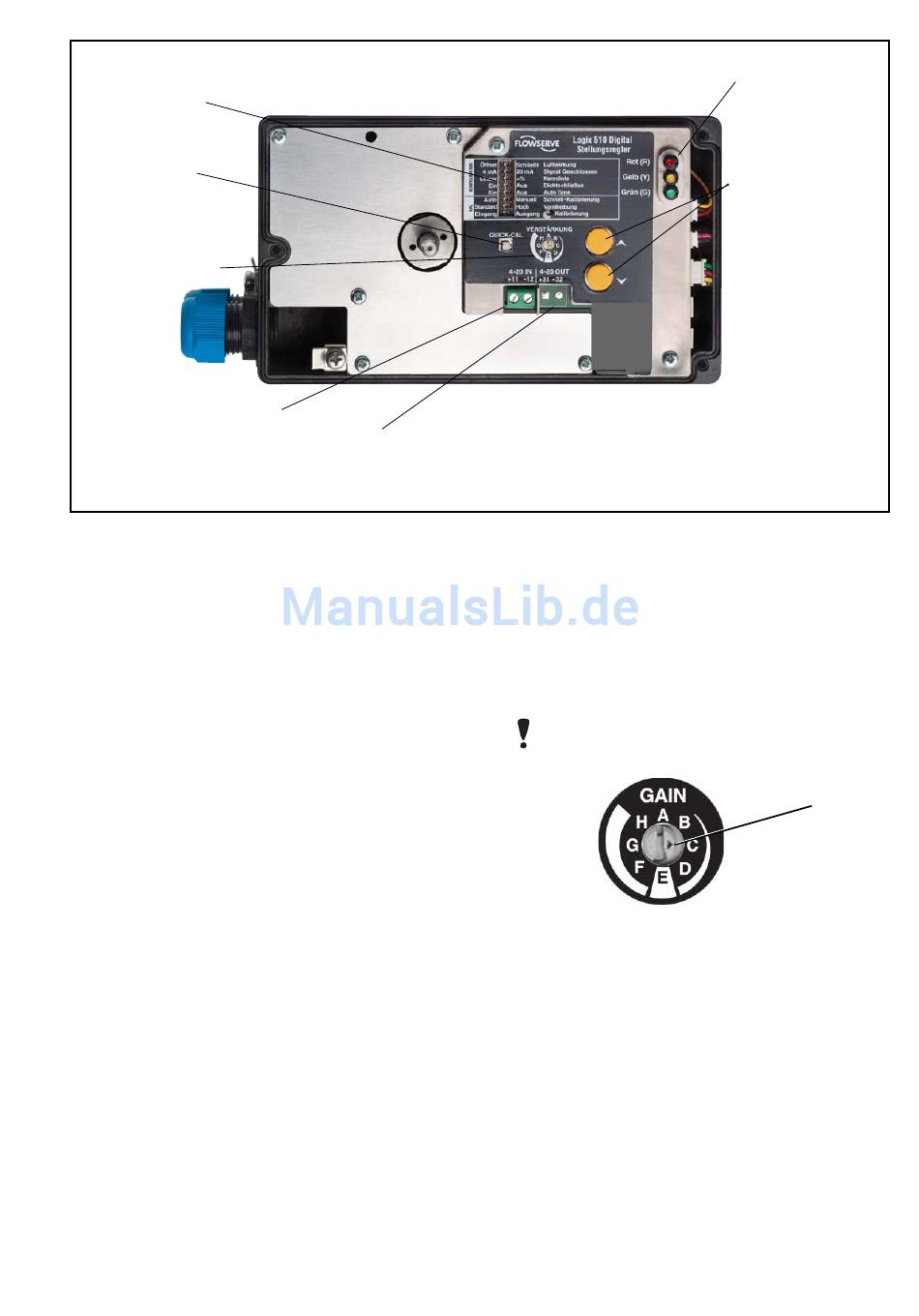

Abb. 4: Lokale Schnittstelle des Logix 510si
•
Ein - aktiviert ein Autotune Merkmal, das nach
jeder Ausführung eines Quick-Cal automatisch
die Verstärkungseinstellungen des Stellungs-
reglers auf Grundlage der Einstellungen des
Drehschalters für die Verstärkung festlegen
wird.
HINWEIS: Ein kleiner schwarzer Pfeil kennzeichnet die
Schalterstellung. Der Schlitz dient nur zur Verstellung
des Drehschalters.
Ist der Drehauswahlschalter für die Verstärkung
•
auf " E" gestellt, wenn der Auto-Tune Schalter
auf Ein steht, erfolgt die Berechnung und
Verwendung einer nominellen FLOWSERVE-
Reaktionseinstellung.
•
Ist der Drehauswahlschalter für die Verstärkung
auf "D", "C", "B" oder "A" gestellt, wenn der
Auto-Tune Schalter auf Ein steht, werden
progressiv niedrigere Verstärkungsein-
stellwerte errechnet und verwendet.
Ist der Drehauswahlschalter für die Verstärkung
•
auf "F", "G" oder "H" gestellt, wenn der Auto-
Tune Schalter auf Ein steht, werden progressiv
höhere Verstärkungseinstellwerte errechnet
und verwendet.
•
Aus - zwingt den Positioner, einen der im Werk
eingestellten Regelparameter zu verwenden,
wie vom Drehauswahlschalter für die
LED Status-
leuchten
Kalibrierungs-
Taster
Pfeil
9
