Farbe
Ziffer
Anzeige und Lösungen
R - - -
Jede Sequenz, die mit einem roten, aufblinkenden Licht beginnt, zeigt an, dass es ein Betriebsproblem in
der Einheit gibt.
RRYY
25
Elektronikfehler- Austauschen.
RYYR
26
Umformer arbeitet nicht - In den meisten Fällen ist keine Zuluftversorgung vorhanden. Kann auch ein Fehlerhafter Umformer,
-Elektronik oder eine lose oder fehlerhafte elektrische Verbindung sein.
RYRY
27
Umformer fehlerhaft - Kann auch ein Fehlerhafter Umformer, -Elektronik oder eine lose oder fehlerhafte elektrische Verbindung sein.
RGRR
28
Positionsabweichung – Zeigt an, wenn die Position mehr als 20% von dem Sollwert über einen Zeitraum, der
fünfmal länger ist als die Hubzeit, abweicht. Dieser Fehlercode wird normalerweise angezeigt, wenn der
Stellungsregler das erste Mal am Antrieb montiert und mit Strom versorgt wurde, ohne dass eine Kalibrierung
ausgeführt wurde. Wenn der Stellungsregler ordnungsgemäß kalibriert wurde, die Zuluft korrekt angeschlossen ist
und die mechanischen Verbindungen einwandfrei sind, gibt dieser Fehler Auskunft darüber, dass das Ventil /
der Antrieb mechanisch blockiert ist. Wenn eine mechanische Blockade ausgeschlossen werden kann, muss die
Elektronik ausgetauscht werden.
10
VERSIONS NUMMERNKONTROLLE - Die Versionsnummer der Software kann jederzeit überprüft werden. Ausnahme,
während des Kalibriervorganges. Die Überprüfung beeinflußt nicht die normale Funktion des Stellungsreglers. Durch Drücken
der ∆ Taste wird in Dreier-Blinkgruppen die Hauptversionsnummer angezeigt, Durch Drücken der ∇ Taste wird die
Unterversionsnummer angezeigt. Die Versionsnummer ergibt sich durch einfache Addition entsprechend der unten stehenden
Tabelle:
Beispiel: ∆ Taste ergab G-G-R , ∇ Taste ergab Y-Y-G . Das Ergebnis: (0+0+2).(9+3+0) gleich Version 2.12.
M 8
23,9

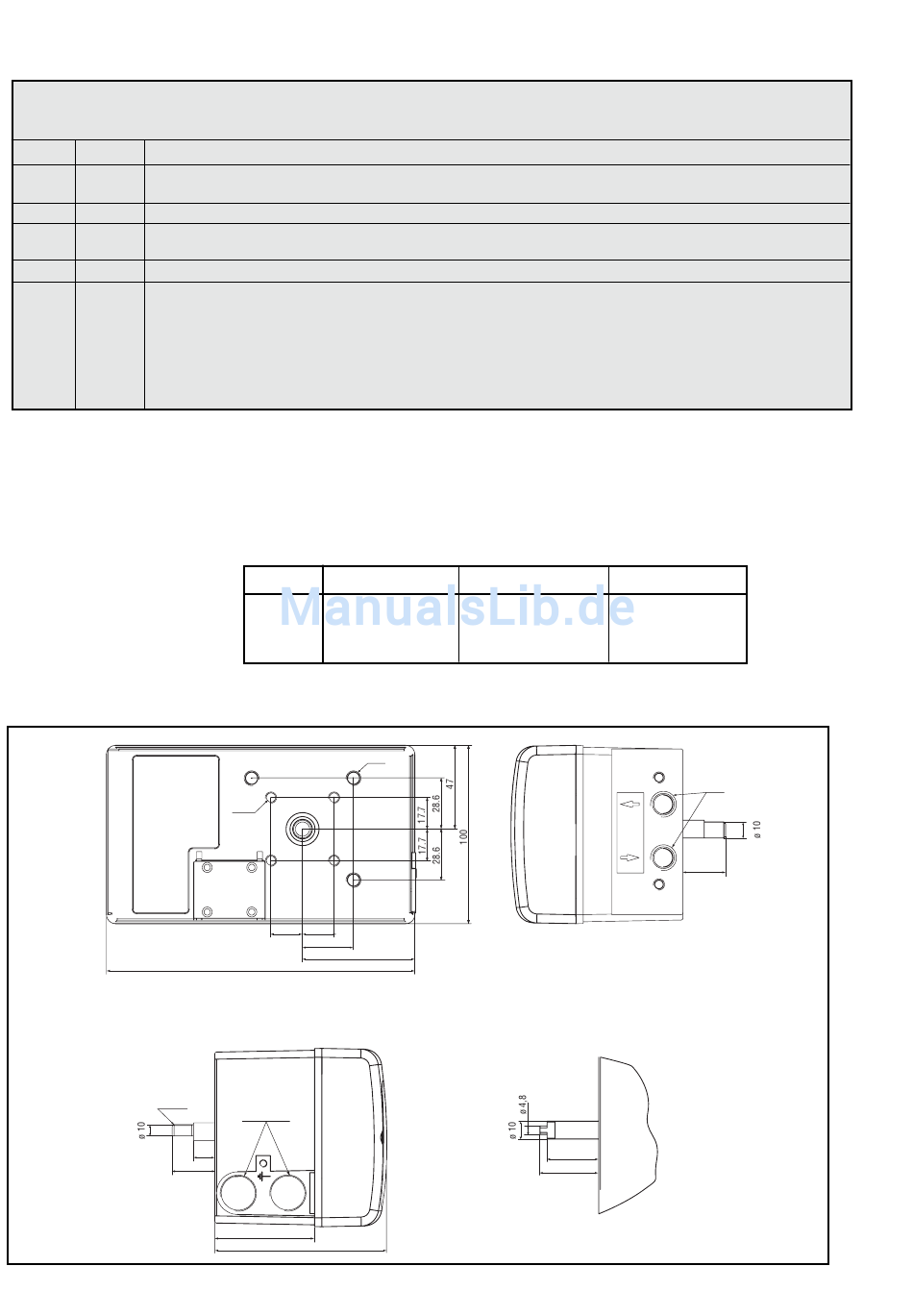

Figure 5: Maßzeichnung des digitalen Stellungsreglers Logix 500si
14
Logix 510si Staus-Codes
Farbe
Erster Blinkwert
Grün
Gelb
Rot
M6
17.7
17.7
28.6
63,5
173,5
M 20 x 1,5 or 1/2" NPT
11,9
60
96.5
Zweiter Blinkwert
0
0
9
3
18
6
M8
Dritter Blinkwert
0
1
2
1/4" NPT
19,9
11,9
23,9
VDI/VDE 3845
