4
Messumformer
4.1

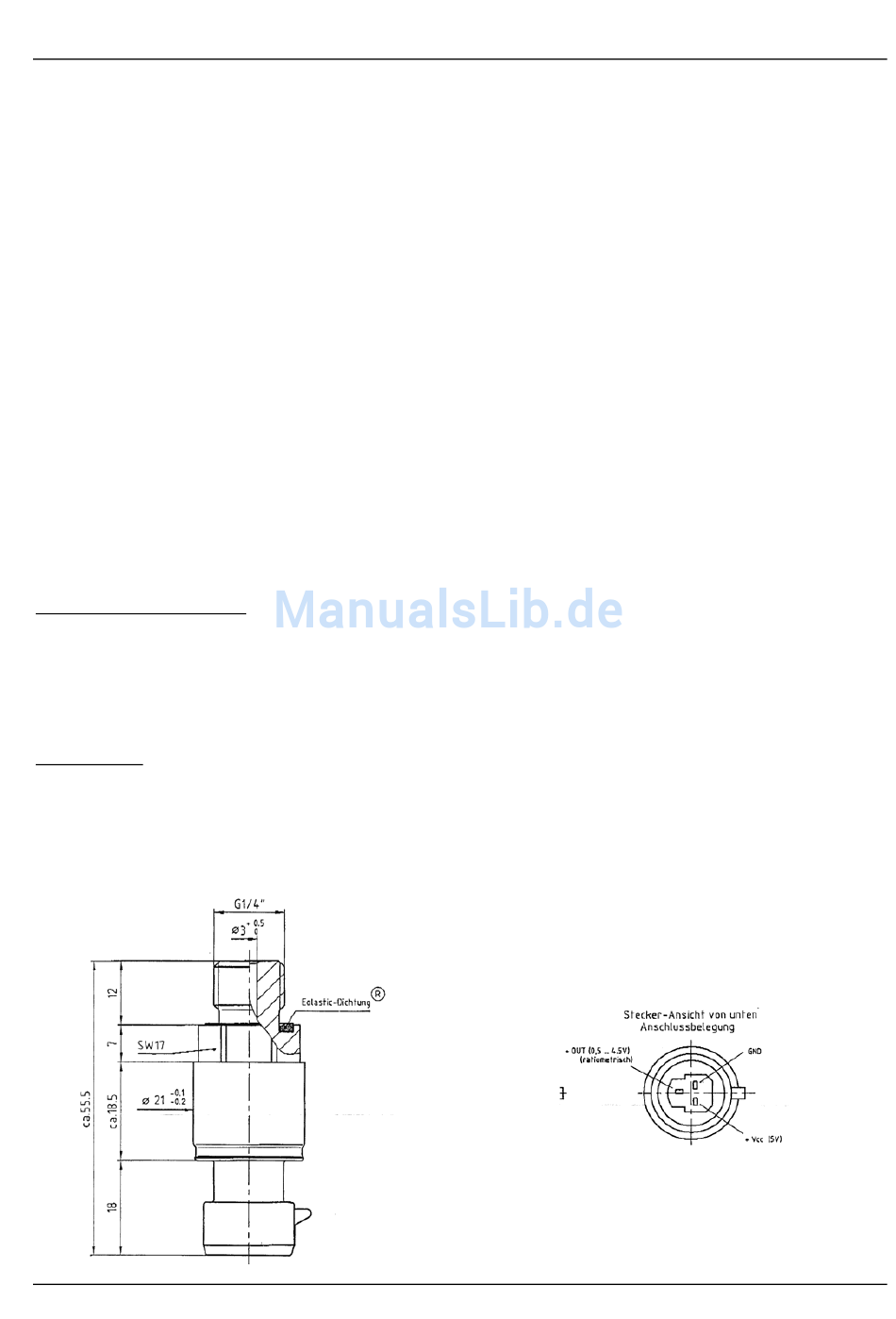

Drucktransmitter
Der Sensor dieses Drucktransmitters ist eine piezoresitve Siliziumzelle, die an flexiblen
Leitungen spannungsfrei im Ölraum schwimmt. Der Druck wird über eine vollverschweißte
Nickelmembrane in den Ölraum übertragen.
Spezifikation
Druckbereich (FS): 10 bar
Überdruck – P
:
max
Schutzart:
Signal Ausgang:
Versorgungsspannung:
Betriebstemperatur:
Lager Temperatur:
Elektrischer Anschluss:
+ VCC
+ Out
GND
Materialen:
Gehäuse, Körper: Stahl, Messing
Membrane: Nickel
Drucktransmitter:
20 bar
IP 67
0,5 – 4,5 V DC (ratiometrisch)
5 VDC +/- 5%
-20...80°C
-40...100°C
⇒ Braun = Versorgungsspannung
⇒ Weiß = Analog Ausgangssignal
⇒ Grün = Masse
Serie PA-22 M
( Andere Druckbereiche auf Anfrage )
Stecker:
9
