4.2

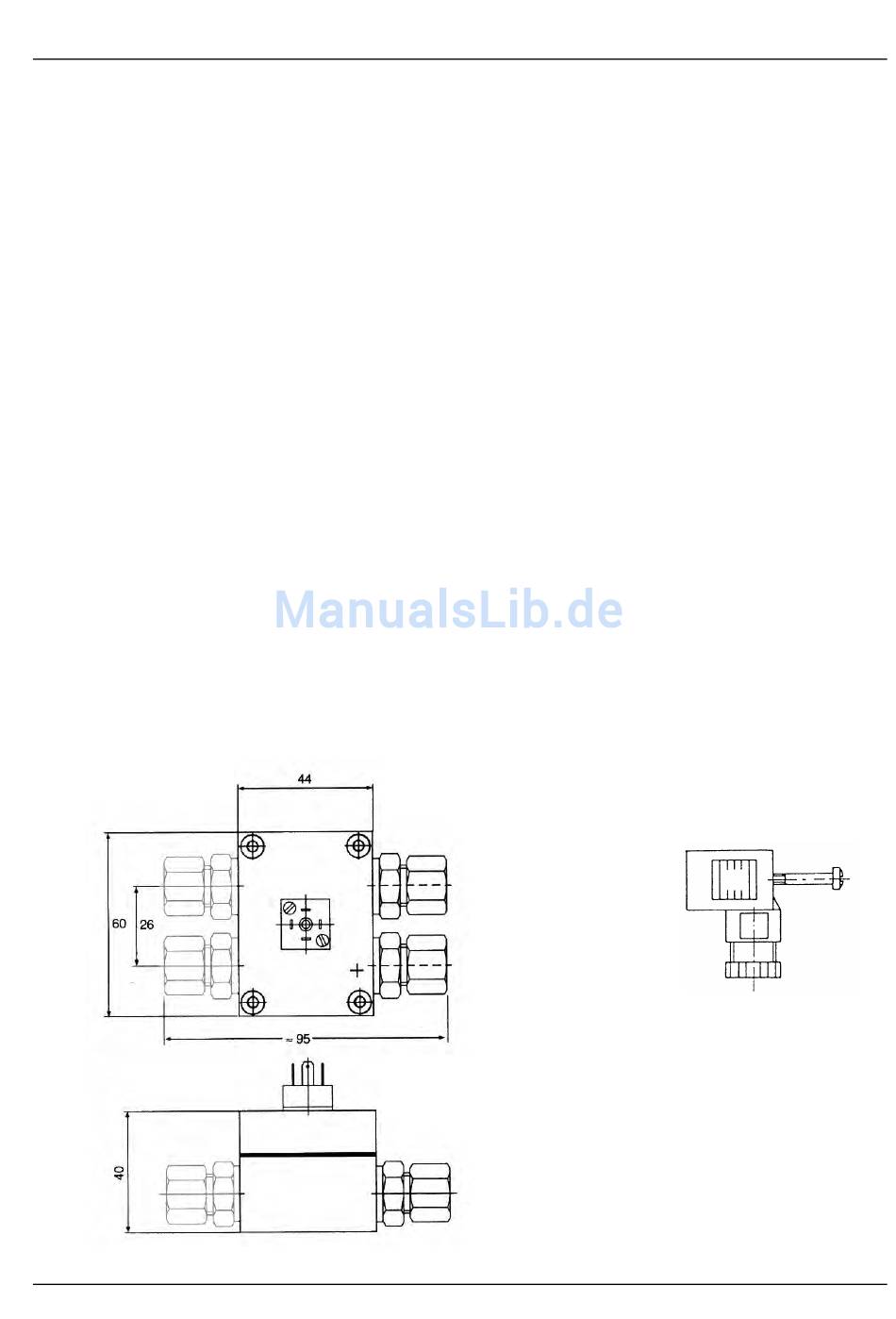

Differenz Drucktransmitter
Der Sensor dieses Drucktransmitters besteht aus zwei piezoresitiven Siliziumzellen, die an
flexiblen Leitungen spannungsfrei im Ölraum schwimmen. Der Druck wird über
vollverschweißte Nickelmembranen in den Ölraum übertragen.
Spezifikation
Druckbereich (FS):
Überdruck Pmax:
Schutzart:
Signal Ausgang:
Versorgungsspannung:
Bürde:
Linearität:
Stability:
Betriebstemperatur:
Lager Temperatur:
Gehäuse: 1.4435
Verschraubung und Stopfen: Stahl galvanisiert für Emetorrohr d=8mm
4 bar
Differenz
16 bar
Einseitig
IP 65
0,5 – 4,5 V DC (ratiometrisch)
5 VDC +/- 10 %
> 5 kΩ
±0.20 % FS; max. ±0.5% FS
±0.1 % FS; max. ±0.2% FS
-10...80°C
-40...+80°C
P -
P +
10
Serie PD-39 M
Plug: mPm 193
Inkl. 2m Kabel:
Out (weiss)
+ VCC (braun)
GND (grün)
Schirm
