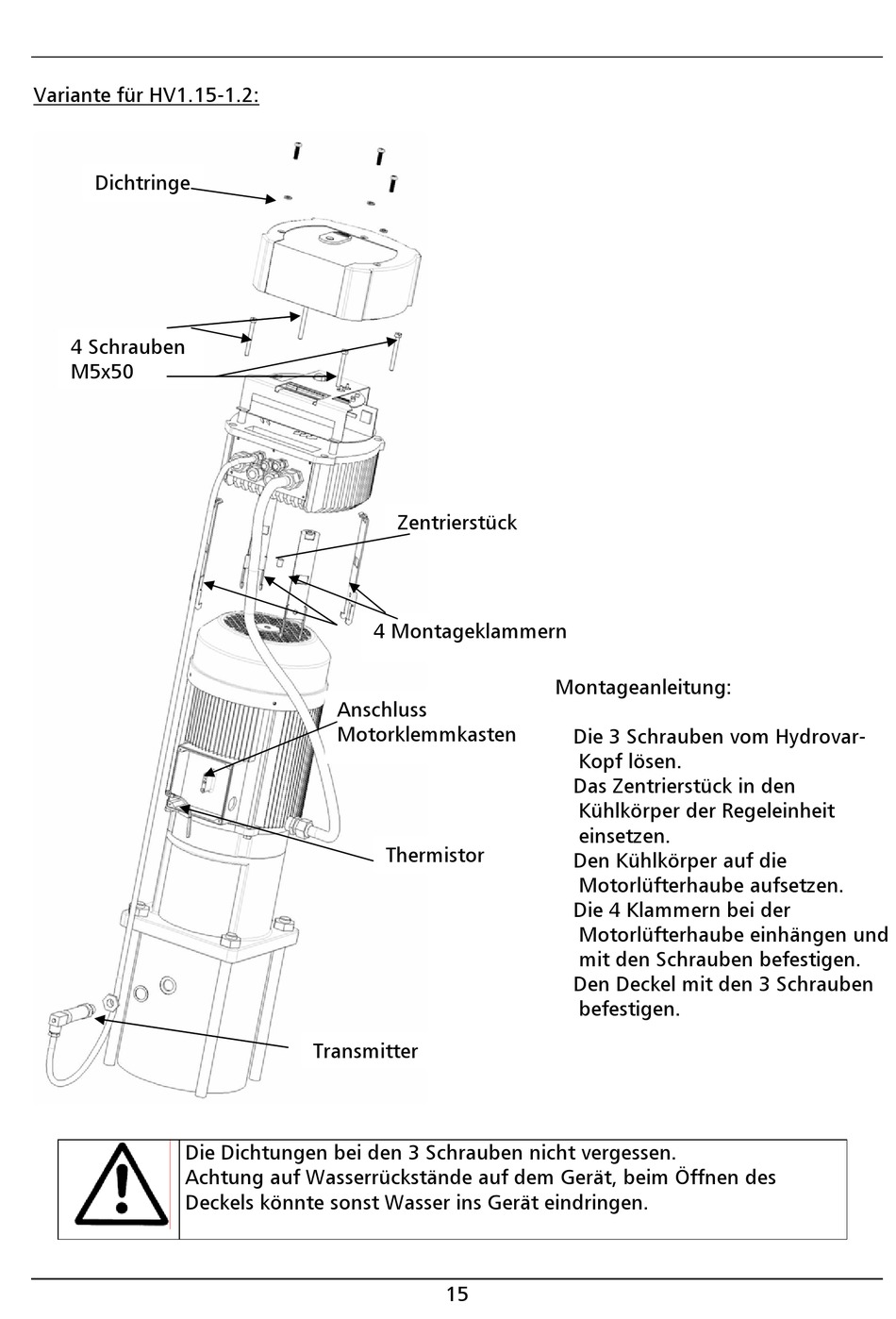

Variante für HV1.15-1.2:
Dichtringe
4 Schrauben
M5x50
Die Dichtungen bei den 3 Schrauben nicht vergessen.
Achtung auf Wasserrückstände auf dem Gerät, beim Öffnen des
Deckels könnte sonst Wasser ins Gerät eindringen.
Zentrierstück
4 Montageklammern
Anschluss
Motorklemmkasten
Thermistor
Transmitter
15
Montageanleitung:
u Die 3 Schrauben vom Hydrovar-
Kopf lösen.
u Das Zentrierstück in den
Kühlkörper der Regeleinheit
einsetzen.
u Den Kühlkörper auf die
Motorlüfterhaube aufsetzen.
u Die 4 Klammern bei der
Motorlüfterhaube einhängen und
mit den Schrauben befestigen.
u Den Deckel mit den 3 Schrauben
befestigen.
