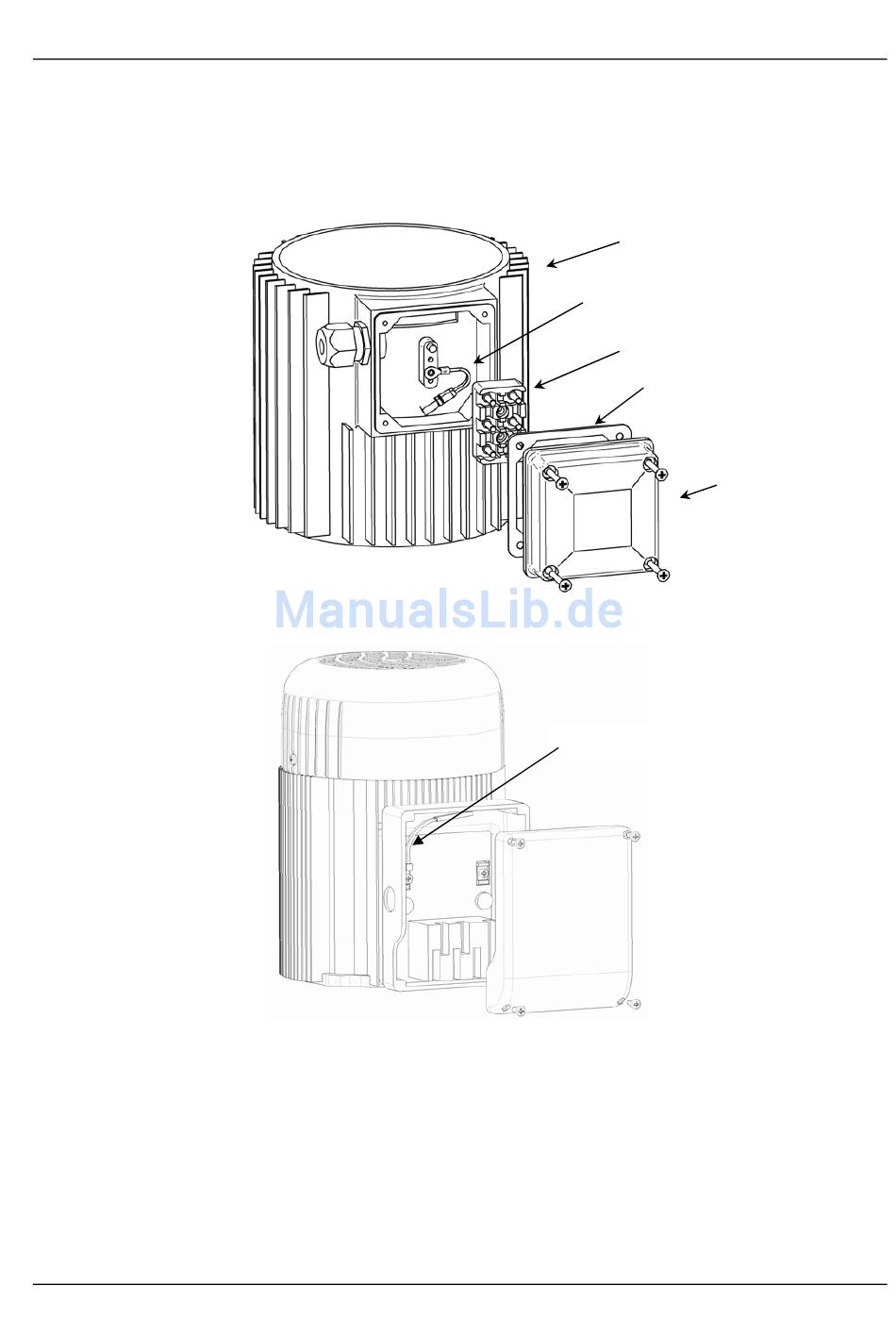

6.1.3 Montage des PTC-Widerstandes
Variante A:
Variante B:
1. Klemmkastendeckel des Motors öffnen und den Klemmenblock abschrauben.
2. PTC-Widerstand (Variante A oder B) befestigen
3. Elektrischer Anschluss des Motorkabels siehe Kapitel 7.3.
PTC-Widerstand
PTC-Widerstand
17
Motor
Motorklemmenblock
Gummidichtung
Klemmkasten-
deckel
