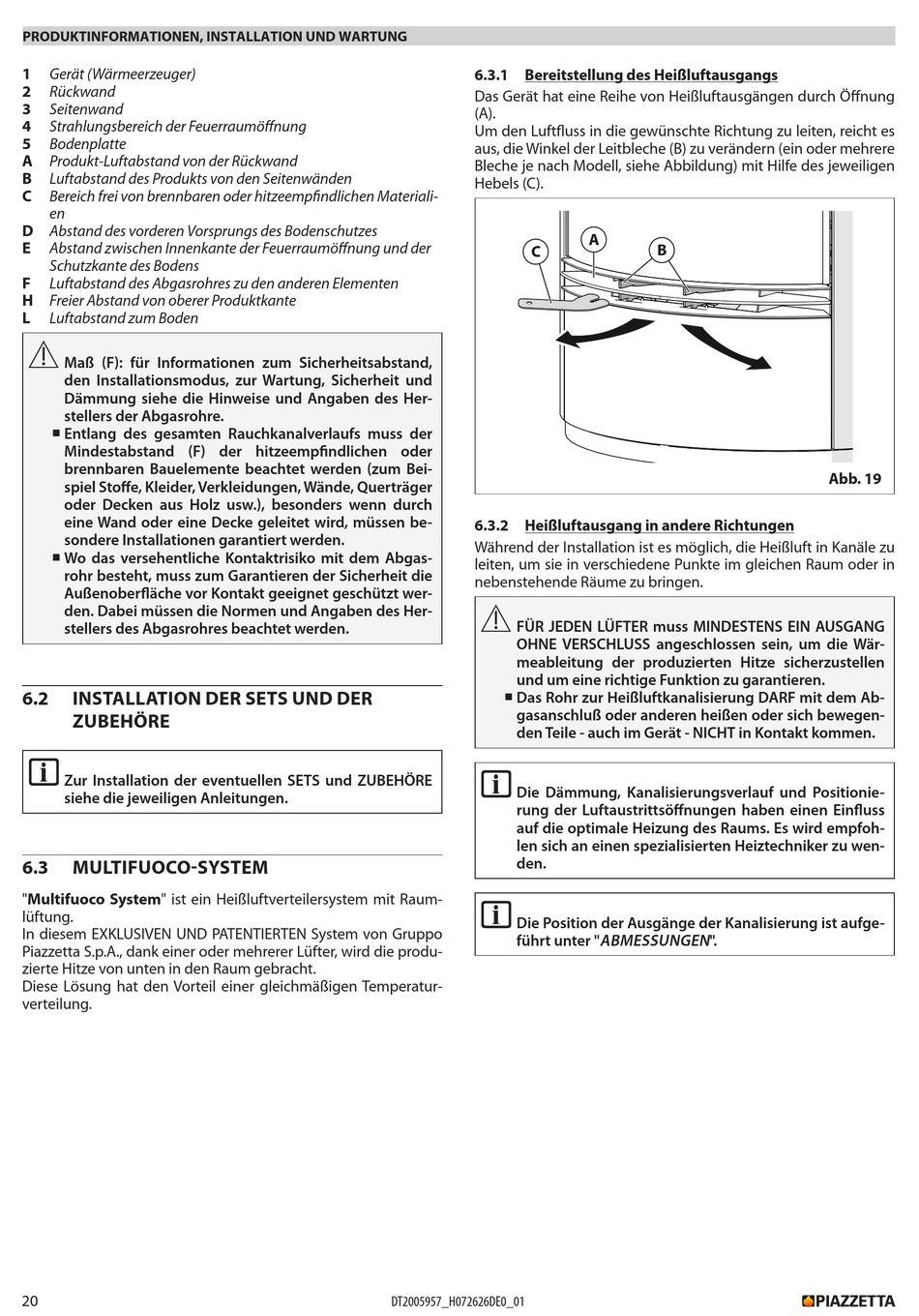

Piazzetta P220 T TOP FR/G Produktinformationen, Installation Und Wartung Seite 20

PRODUKTINFORMATIONEN, INSTALLATION UND WARTUNG
1 Gerät (Wärmeerzeuger)
2 Rückwand
3
Seitenwand
4
Strahlungsbereich der Feuerraumöffnung
5
Bodenplatte
A Produkt-Luftabstand von der Rückwand
B
Luftabstand des Produkts von den Seitenwänden
C
Bereich frei von brennbaren oder hitzeempfindlichen Materiali-
en
D Abstand des vorderen Vorsprungs des Bodenschutzes
E
Abstand zwischen Innenkante der Feuerraumöffnung und der
Schutzkante des Bodens
F Luftabstand des Abgasrohres zu den anderen Elementen
H Freier Abstand von oberer Produktkante
L Luftabstand zum Boden
a
Maß (F): für Informationen zum Sicherheitsabstand,
den Installationsmodus, zur Wartung, Sicherheit und
Dämmung siehe die Hinweise und Angaben des Her-
stellers der Abgasrohre.
Entlang des gesamten Rauchkanalverlaufs muss der
■
Mindestabstand (F) der hitzeempfindlichen oder
brennbaren Bauelemente beachtet werden (zum Bei-
spiel Stoffe, Kleider, Verkleidungen, Wände, Querträger
oder Decken aus Holz usw.), besonders wenn durch
eine Wand oder eine Decke geleitet wird, müssen be-
sondere Installationen garantiert werden.
Wo das versehentliche Kontaktrisiko mit dem Abgas-
■
rohr besteht, muss zum Garantieren der Sicherheit die
Außenoberfläche vor Kontakt geeignet geschützt wer-
den. Dabei müssen die Normen und Angaben des Her-
stellers des Abgasrohres beachtet werden.
6.2 INSTALLATION DER SETS UND DER
ZUBEHÖRE
i
Zur Installation der eventuellen SETS und ZUBEHÖRE
siehe die jeweiligen Anleitungen.
6.3 MULTIFUOCO-SYSTEM
"Multifuoco System" ist ein Heißluftverteilersystem mit Raum-
lüftung.
In diesem EXKLUSIVEN UND PATENTIERTEN System von Gruppo
Piazzetta S.p.A., dank einer oder mehrerer Lüfter, wird die produ-
zierte Hitze von unten in den Raum gebracht.
Diese Lösung hat den Vorteil einer gleichmäßigen Temperatur-
verteilung.
20
6.3.1 Bereitstellung des Heißluftausgangs
Das Gerät hat eine Reihe von Heißluftausgängen durch Öffnung
(A).
Um den Luftfluss in die gewünschte Richtung zu leiten, reicht es
aus, die Winkel der Leitbleche (B) zu verändern (ein oder mehrere
Bleche je nach Modell, siehe Abbildung) mit Hilfe des jeweiligen
Hebels (C).
C
6.3.2 Heißluftausgang in andere Richtungen
Während der Installation ist es möglich, die Heißluft in Kanäle zu
leiten, um sie in verschiedene Punkte im gleichen Raum oder in
nebenstehende Räume zu bringen.
a
FÜR JEDEN LÜFTER muss MINDESTENS EIN AUSGANG
OHNE VERSCHLUSS angeschlossen sein, um die Wär-
meableitung der produzierten Hitze sicherzustellen
und um eine richtige Funktion zu garantieren.
Das Rohr zur Heißluftkanalisierung DARF mit dem Ab-
■
gasanschluß oder anderen heißen oder sich bewegen-
den Teile - auch im Gerät - NICHT in Kontakt kommen.
i
Die Dämmung, Kanalisierungsverlauf und Positionie-
rung der Luftaustrittsöffnungen haben einen Einfluss
auf die optimale Heizung des Raums. Es wird empfoh-
len sich an einen spezialisierten Heiztechniker zu wen-
den.
i
Die Position der Ausgänge der Kanalisierung ist aufge-
führt unter " ABMESSUNGEN ".
DT2005957_H072626DE0_01
A
B
Abb. 19
