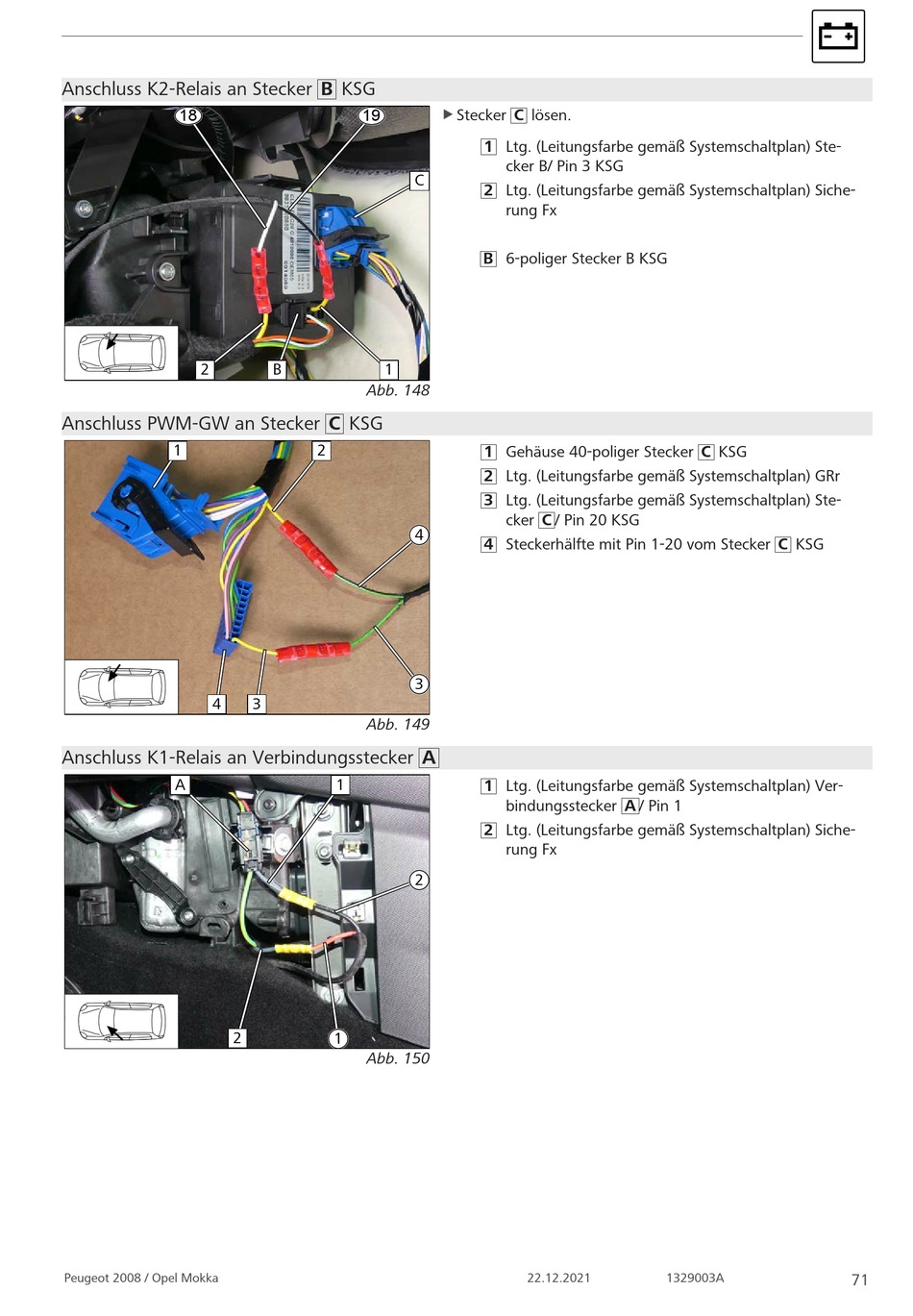

Webasto Thermo Top Evo Einbaudokumentation Seite 71

Anschluss K2-Relais an Stecker B KSG
18
2
Anschluss PWM-GW an Stecker C KSG
1
4
Anschluss K1-Relais an Verbindungsstecker A
A
2
Peugeot 2008 / Opel Mokka
19
C
B 1
Abb. 148
2
4
3
3
Abb. 149
1
2
1
Abb. 150
u Stecker C lösen.
1 Ltg. (Leitungsfarbe gemäß Systemschaltplan) Ste-
cker B/ Pin 3 KSG
2 Ltg. (Leitungsfarbe gemäß Systemschaltplan) Siche-
rung Fx
B 6-poliger Stecker B KSG
1 Gehäuse 40-poliger Stecker C KSG
2 Ltg. (Leitungsfarbe gemäß Systemschaltplan) GRr
3 Ltg. (Leitungsfarbe gemäß Systemschaltplan) Ste-
cker C / Pin 20 KSG
4 Steckerhälfte mit Pin 1-20 vom Stecker C KSG
1 Ltg. (Leitungsfarbe gemäß Systemschaltplan) Ver-
bindungsstecker A / Pin 1
2 Ltg. (Leitungsfarbe gemäß Systemschaltplan) Siche-
rung Fx
22.12.2021 1329003A
71
