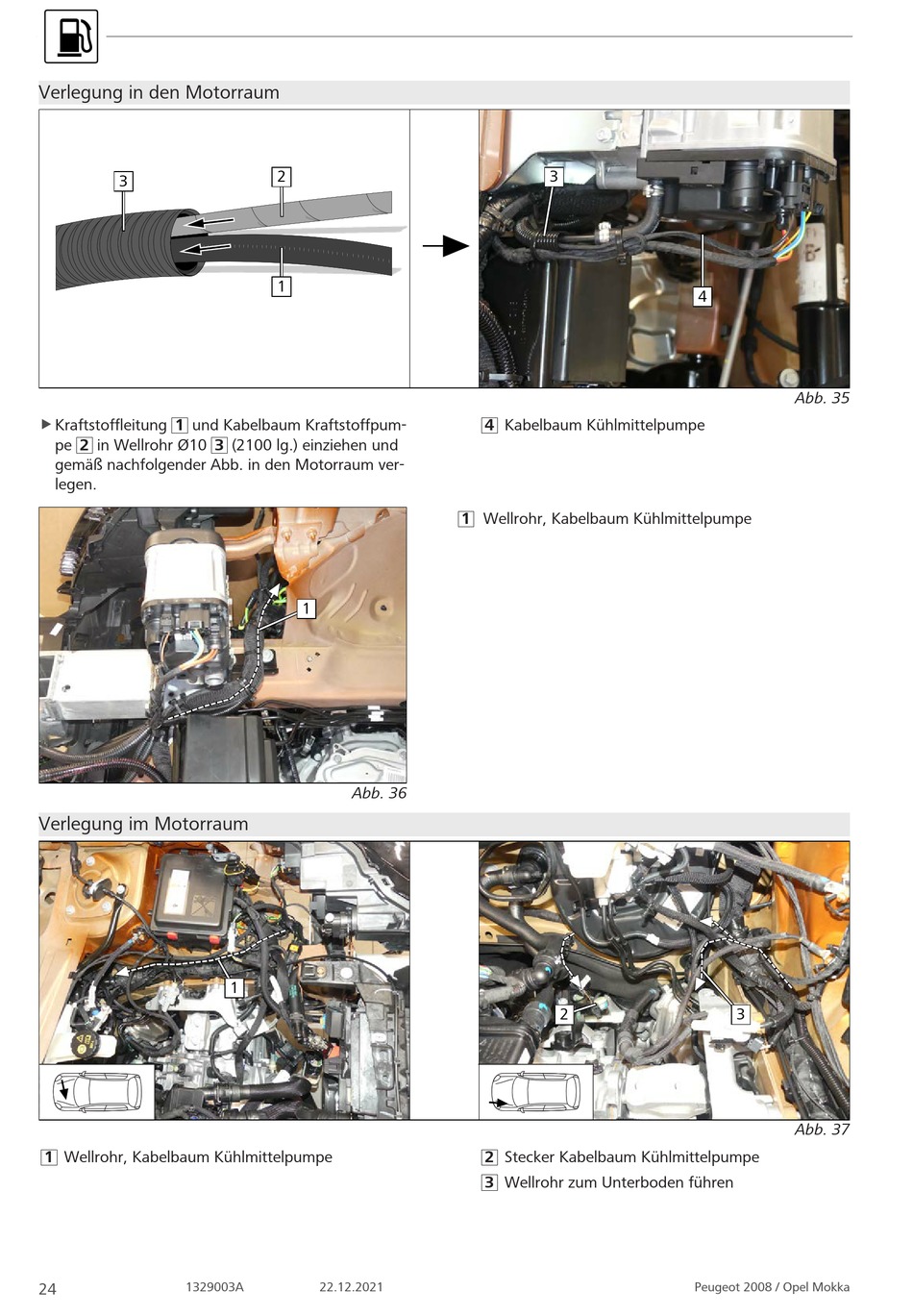

Verlegung in den Motorraum
3
Kraftstoffleitung 1 und Kabelbaum Kraftstoffpum-
u
pe 2 in Wellrohr Ø10 3 (2100 lg.) einziehen und
gemäß nachfolgender Abb. in den Motorraum ver-
legen.
Verlegung im Motorraum
1 Wellrohr, Kabelbaum Kühlmittelpumpe
1329003A
24
2
1
1
Abb. 36
1
22.12.2021
3
4 Kabelbaum Kühlmittelpumpe
1 Wellrohr, Kabelbaum Kühlmittelpumpe
2
2 Stecker Kabelbaum Kühlmittelpumpe
3 Wellrohr zum Unterboden führen
4
Abb. 35
3
Abb. 37
Peugeot 2008 / Opel Mokka
