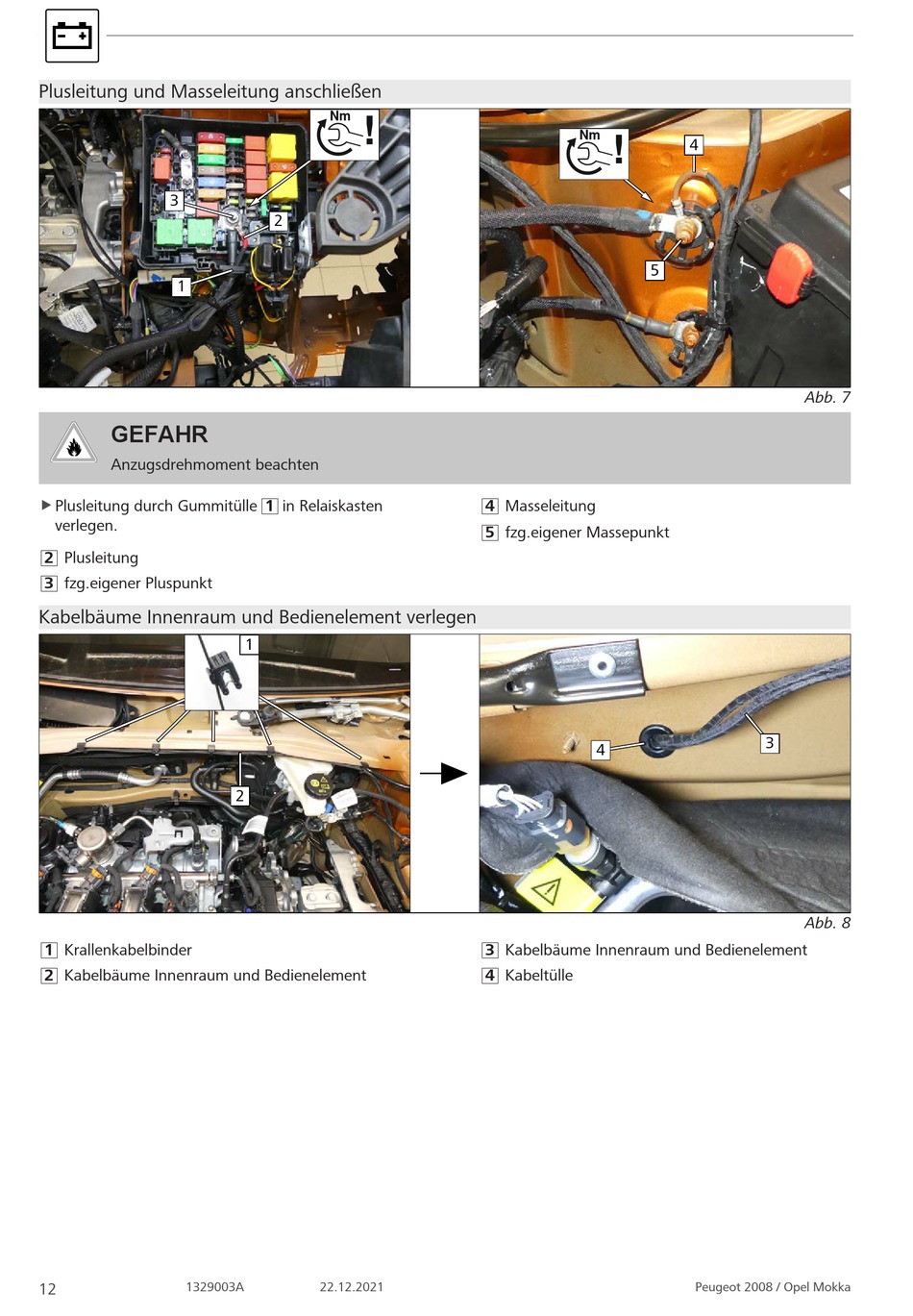

Webasto Thermo Top Evo Einbaudokumentation Seite 12

Plusleitung und Masseleitung anschließen
3
1
GEFAHR
Anzugsdrehmoment beachten
Plusleitung durch Gummitülle 1 in Relaiskasten
u
verlegen.
2 Plusleitung
3 fzg.eigener Pluspunkt
Kabelbäume Innenraum und Bedienelement verlegen
1 Krallenkabelbinder
2 Kabelbäume Innenraum und Bedienelement
1329003A
12
Nm
!
2
1
2
22.12.2021
Nm
!
5
4 Masseleitung
5 fzg.eigener Massepunkt
4
3 Kabelbäume Innenraum und Bedienelement
4 Kabeltülle
4
Abb. 7
3
Abb. 8
Peugeot 2008 / Opel Mokka
