Istruzioni vonRoll CLICK:
innesti in PE

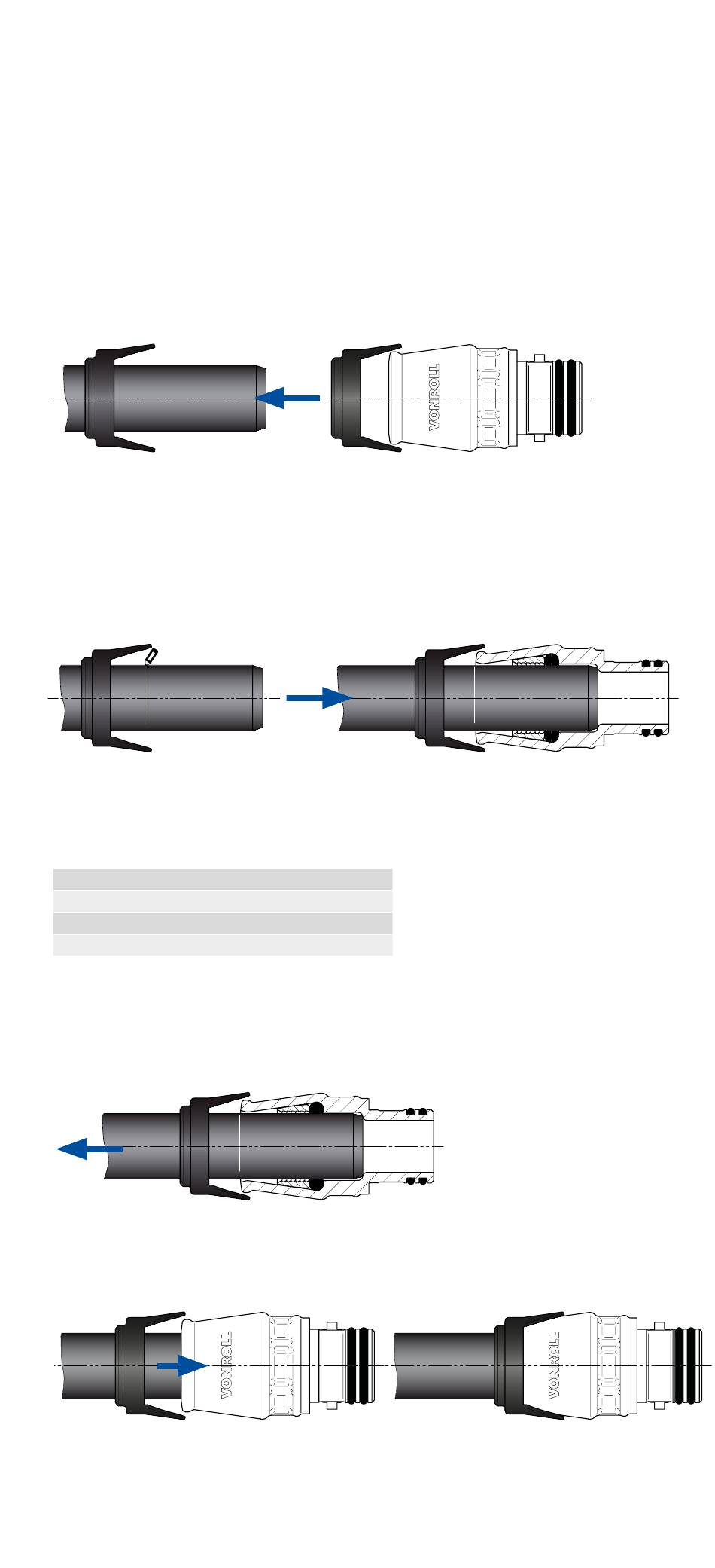

MONTAGGIO
1) Utilizzare un'estremità tubo dall'estremità liscia e pulita (priva di
scanalature ed intagli). Tagliare a misura il tubo verticalmente rispet-
to all'asse del tubo stesso e smussarlo con l'apposito strumento,
evitando sbavature. Prima di innestare il tubo nel raccordo, il collare
vRC andrà estratto sull'estremità del tubo dal raccordo.
2) Contrassegnare sul tubo la profondità d'innesto (T) (vedi tabella).
Il tubo e il raccordo vRC dovranno essere puliti e privi di grasso e
lubrificanti. Umettare il tubo con acqua pulita (non utilizzare gras-
so, né lubrificanti) ed inserire completamente l'estremità del tubo.
Profondità d'innesto T
DN
25
32
40
50
3) Azionare l'anello di fissaggio con un movimento all'indietro, in
senso opposto alla direzione di montaggio. Controllare la tenuta
mediante verifica sotto pressione.
4) Ritirare il collare vRC in posizione iniziale, con le linguette (PULL).
dR T
mm
mm
75
32
75
40
50 83
63 98
