Istruzioni vonRoll CLICK
MONTAGGIO

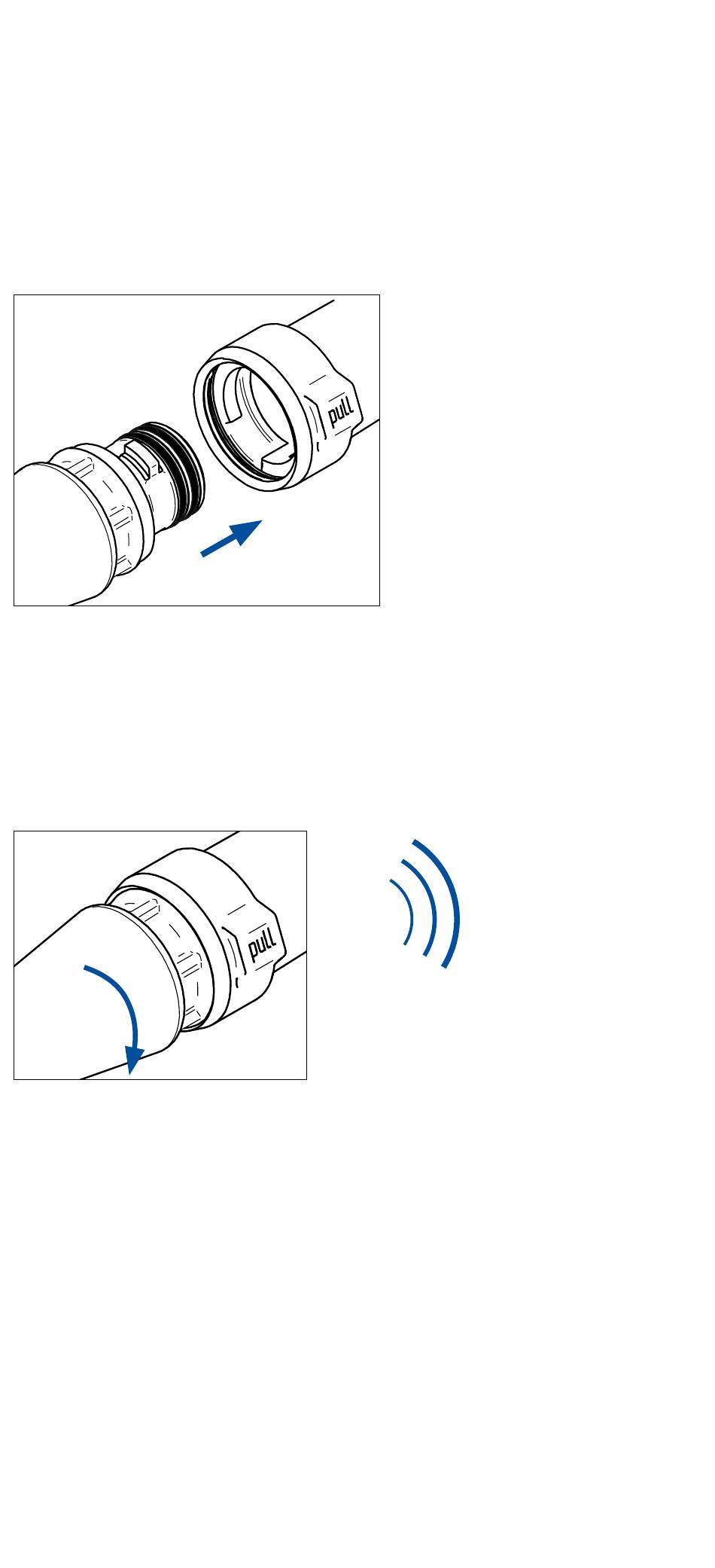

1) Cospargere gli O-ring dell'innesto a baionetta vRC con normale
lubrificante (omologazione KTW) ed inserire l'innesto a baionetta
vRC nel manicotto a baionetta vRC fino all'arresto.
2) Ruotare il raccordo vRC, oppure l'innesto a baionetta vRC, in
senso orario fino all'arresto (circa 90°). Il raccordo vRC viene assi-
curato nel dispositivo antirotazione vRC mediante il perno vRC.
In condizione assicurata il raccordo vRC e il dispositivo di presa
vRC possono compiere una rotazione assiale di +/- 15°.
