vonRoll hydro CLICK Das Wichtigste In Kürze Seite 10

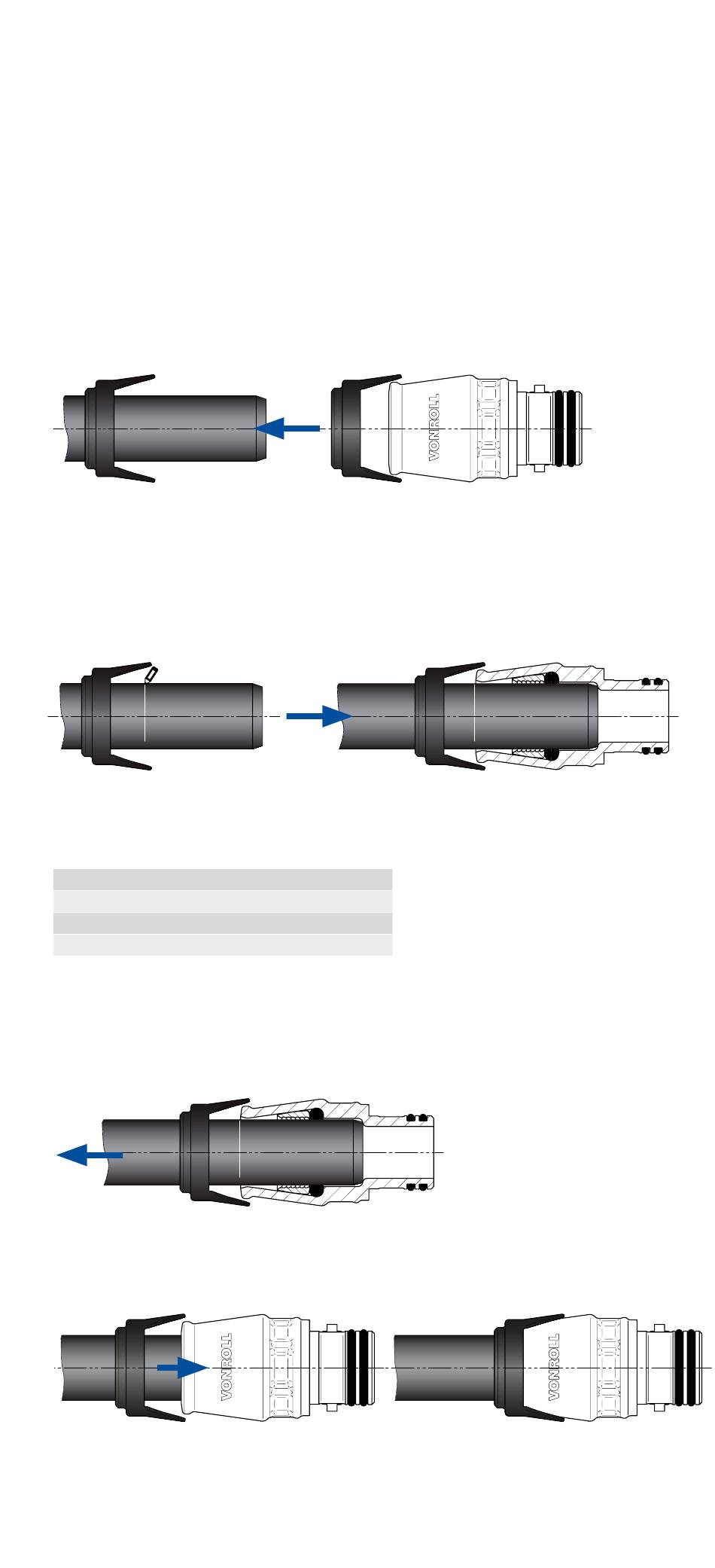

Instructions vonRoll CLICK :
insertion d'un tuyau PE
MONTAGE
1) Veiller à ce que l'extrémité du tuyau soit propre et présente une
surface lisse (sans stries ou entailles). Couper le tuyau perpendicu-
lairement à son axe et le chanfreiner avec un appareil à chanfreiner
pour tubes du commerce de manière à ce qu'il soit exempt de
bavures. La manchette vRC du raccord doit être glissée sur l'extré-
mité du tuyau avant d'insérer le tuyau dans le raccord.
2) Marquer la profondeur d'insertion (T) (voir tableau) sur le tuyau.
Le tuyau et le raccord vRC doivent être propres et exempts de
graisse et de lubrifiant. Mouiller le tuyau avec de l'eau claire (ne
pas utiliser de graisse ou de lubrifiant !) et insérer complètement
l'extrémité du tuyau.
Profondeur d'insertion T
DN
25
32
40
50
3) Activer la bague de serrage par un mouvement dans le sens
inverse du sens de montage. Contrôler l'étanchéité en procédant
à un essai de pression.
4) Tirer la manchette vRC avec les languettes (PULL) en arrière, dans
sa position initiale.
dR T
mm
mm
75
32
75
40
50 83
63 98
