TECHNISCHE BESCHREIBUNG

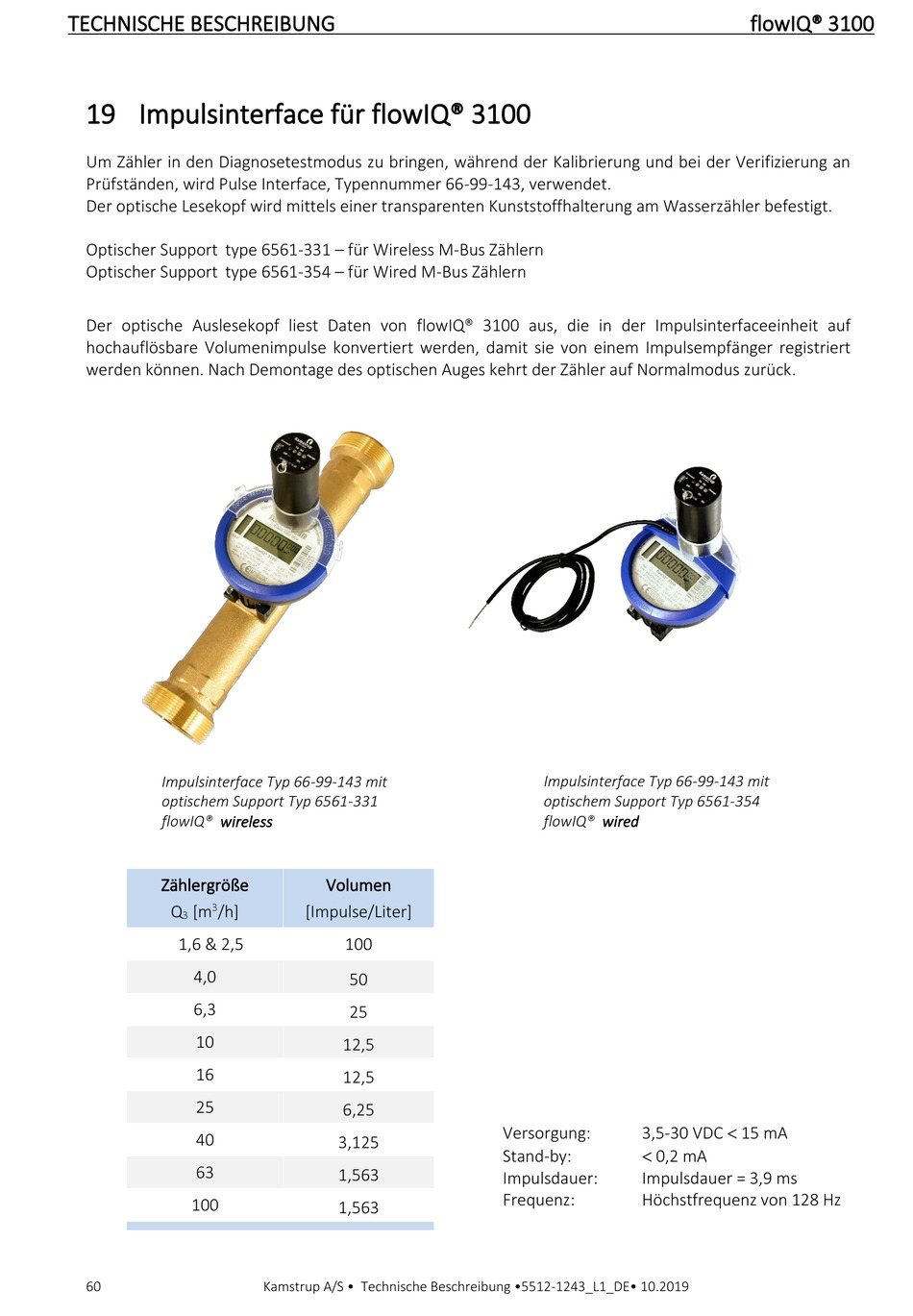

19 Impulsinterface für flowIQ® 3100
Um Zähler in den Diagnosetestmodus zu bringen, während der Kalibrierung und bei der Verifizierung an
Prüfständen, wird Pulse Interface, Typennummer 66-99-143, verwendet.
Der optische Lesekopf wird mittels einer transparenten Kunststoffhalterung am Wasserzähler befestigt.
Optischer Support type 6561-331 – für Wireless M-Bus Zählern
Optischer Support type 6561-354 – für Wired M-Bus Zählern
Der optische Auslesekopf liest Daten von flowIQ® 3100 aus, die in der Impulsinterfaceeinheit auf
hochauflösbare Volumenimpulse konvertiert werden, damit sie von einem Impulsempfänger registriert
werden können. Nach Demontage des optischen Auges kehrt der Zähler auf Normalmodus zurück.
Impulsinterface Typ 66-99-143 mit
optischem Support Typ 6561-331
flowIQ® wireless
Zählergröße
3
Q
[m
/h]
3
1,6 & 2,5
4,0
6,3
10
16
25
40
63
100
60
Volumen
[Impulse/Liter]
100
50
25
12,5
12,5
6,25
3,125
1,563
1,563
Kamstrup A/S • Technische Beschreibung •5512-1243_L1_DE• 10.2019
Impulsinterface Typ 66-99-143 mit
optischem Support Typ 6561-354
flowIQ® wired
3,5-30 VDC 15 mA
Versorgung:
0,2 mA
Stand-by:
Impulsdauer:
Impulsdauer = 3,9 ms
Frequenz:
Höchstfrequenz von 128 Hz
flowIQ® 3100
