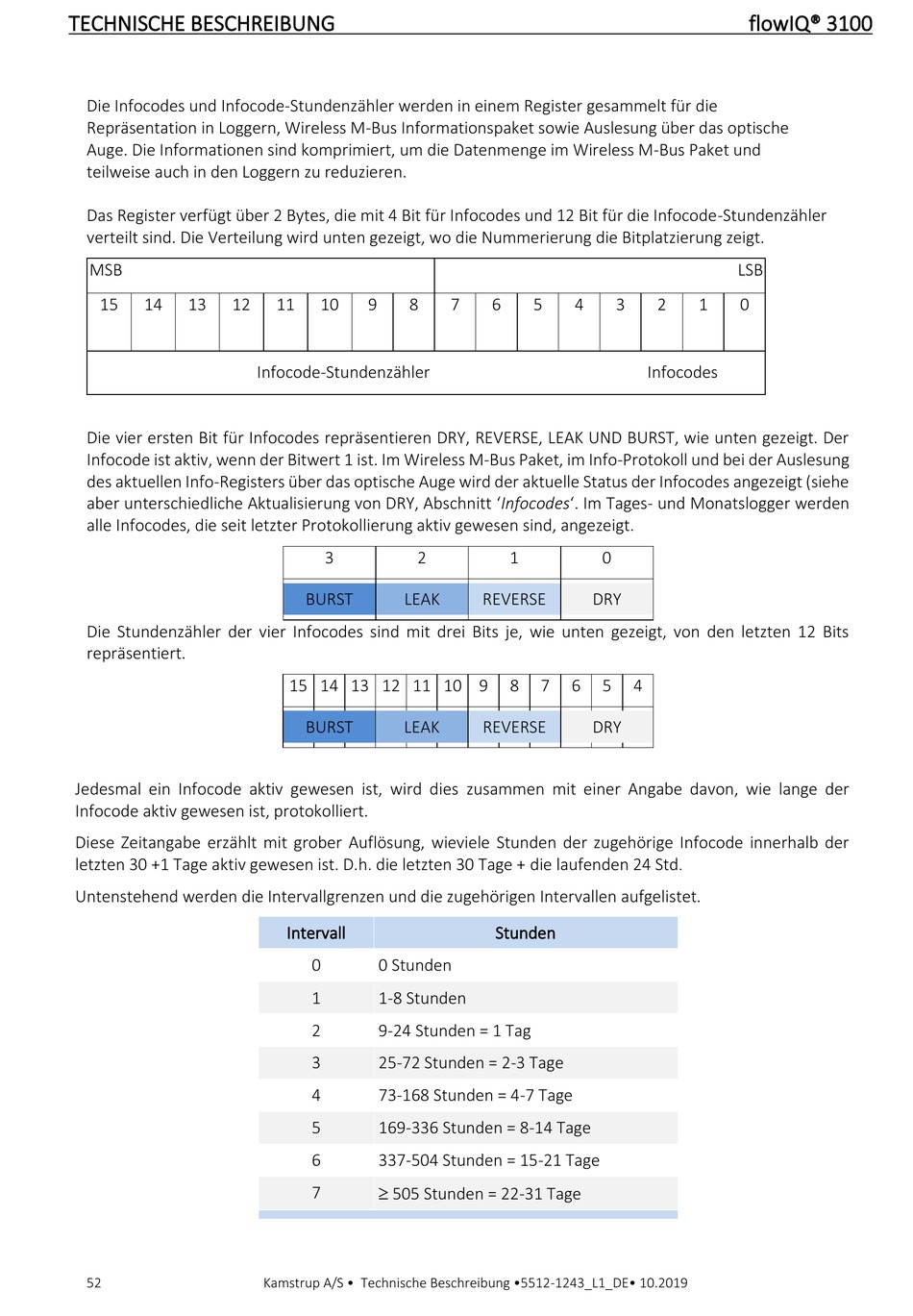

TECHNISCHE BESCHREIBUNG
Die Infocodes und Infocode-Stundenzähler werden in einem Register gesammelt für die
Repräsentation in Loggern, Wireless M-Bus Informationspaket sowie Auslesung über das optische
Auge. Die Informationen sind komprimiert, um die Datenmenge im Wireless M-Bus Paket und
teilweise auch in den Loggern zu reduzieren.
Das Register verfügt über 2 Bytes, die mit 4 Bit für Infocodes und 12 Bit für die Infocode-Stundenzähler
verteilt sind. Die Verteilung wird unten gezeigt, wo die Nummerierung die Bitplatzierung zeigt.
MSB
15
14
13
12
Die vier ersten Bit für Infocodes repräsentieren DRY, REVERSE, LEAK UND BURST, wie unten gezeigt. Der
Infocode ist aktiv, wenn der Bitwert 1 ist. Im Wireless M-Bus Paket, im Info-Protokoll und bei der Auslesung
des aktuellen Info-Registers über das optische Auge wird der aktuelle Status der Infocodes angezeigt (siehe
aber unterschiedliche Aktualisierung von DRY, Abschnitt 'Infocodes'. Im Tages- und Monatslogger werden
alle Infocodes, die seit letzter Protokollierung aktiv gewesen sind, angezeigt.
Die Stundenzähler der vier Infocodes sind mit drei Bits je, wie unten gezeigt, von den letzten 12 Bits
repräsentiert.
Jedesmal ein Infocode aktiv gewesen ist, wird dies zusammen mit einer Angabe davon, wie lange der
Infocode aktiv gewesen ist, protokolliert.
Diese Zeitangabe erzählt mit grober Auflösung, wieviele Stunden der zugehörige Infocode innerhalb der
letzten 30 +1 Tage aktiv gewesen ist. D.h. die letzten 30 Tage + die laufenden 24 Std
Untenstehend werden die Intervallgrenzen und die zugehörigen Intervallen aufgelistet.
52
11
10
9
8
Infocode-Stundenzähler
3
2
BURST
LEAK
15 14 13 12 11 10 9
BURST
LEAK
Intervall
0
0 Stunden
1
1-8 Stunden
2
9-24 Stunden = 1 Tag
3
25-72 Stunden = 2-3 Tage
4
73-168 Stunden = 4-7 Tage
5
169-336 Stunden = 8-14 Tage
6
337-504 Stunden = 15-21 Tage
505 Stunden = 22-31 Tage
7
Kamstrup A/S • Technische Beschreibung •5512-1243_L1_DE• 10.2019
