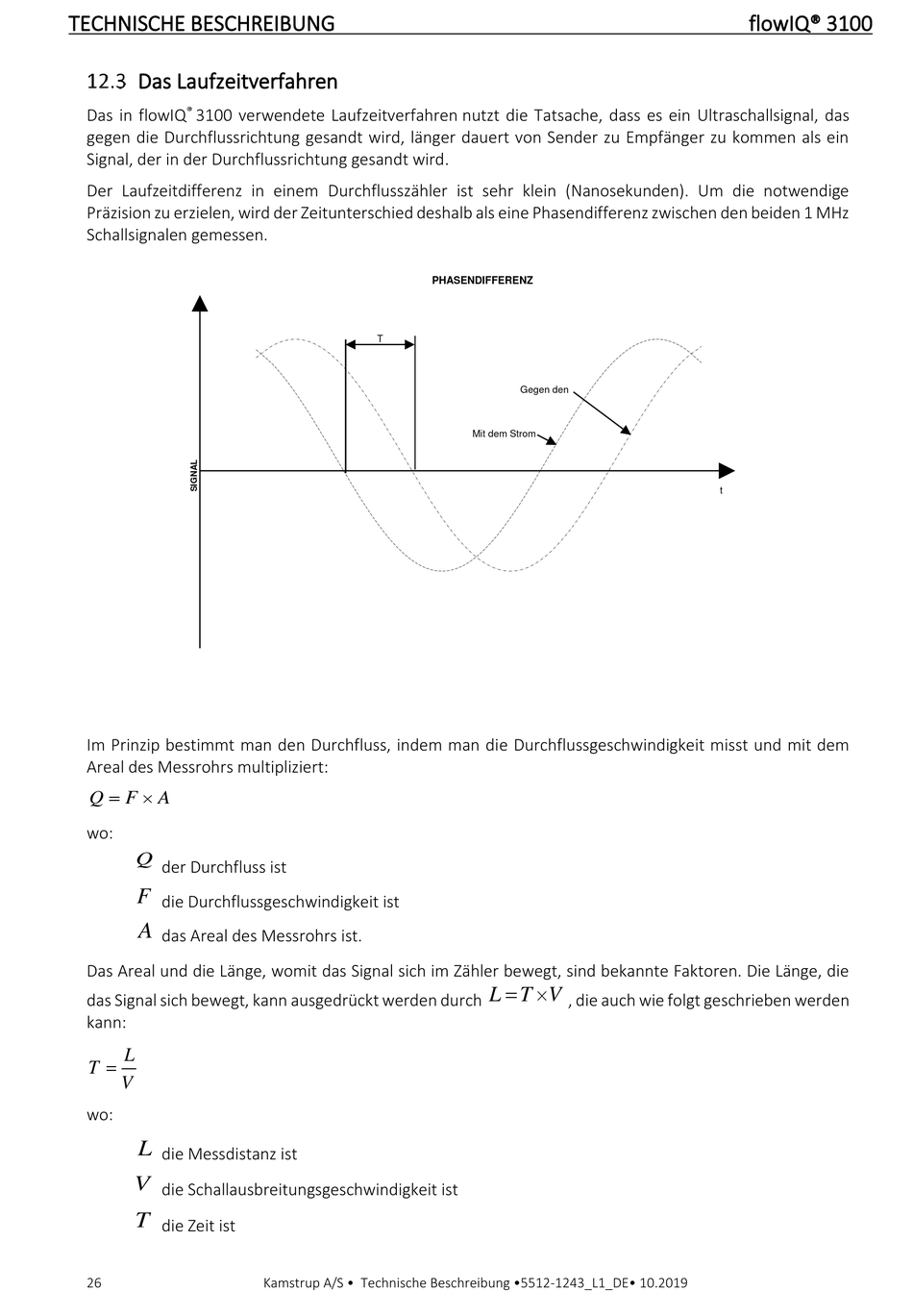

TECHNISCHE BESCHREIBUNG
Das Laufzeitverfahren
®
Das in flowIQ
3100 verwendete Laufzeitverfahren nutzt die Tatsache, dass es ein Ultraschallsignal, das
gegen die Durchflussrichtung gesandt wird, länger dauert von Sender zu Empfänger zu kommen als ein
Signal, der in der Durchflussrichtung gesandt wird.
Der Laufzeitdifferenz in einem Durchflusszähler ist sehr klein (Nanosekunden). Um die notwendige
Präzision zu erzielen, wird der Zeitunterschied deshalb als eine Phasendifferenz zwischen den beiden 1 MHz
Schallsignalen gemessen.
Im Prinzip bestimmt man den Durchfluss, indem man die Durchflussgeschwindigkeit misst und mit dem
Areal des Messrohrs multipliziert:
=
Q
F
A
wo:
Q der Durchfluss ist
F
die Durchflussgeschwindigkeit ist
A
das Areal des Messrohrs ist.
Das Areal und die Länge, womit das Signal sich im Zähler bewegt, sind bekannte Faktoren. Die Länge, die
das Signal sich bewegt, kann ausgedrückt werden durch
kann:
L
T =
V
wo:
L
die Messdistanz ist
V
die Schallausbreitungsgeschwindigkeit ist
T
die Zeit ist
26
PHASENDIFFERENZ
T
Kamstrup A/S • Technische Beschreibung •5512-1243_L1_DE• 10.2019
Gegen den
Mit dem Strom
=
L
T
V
, die auch wie folgt geschrieben werden
flowIQ® 3100
t
