TECHNISCHE BESCHREIBUNG
flowIQ® 3100

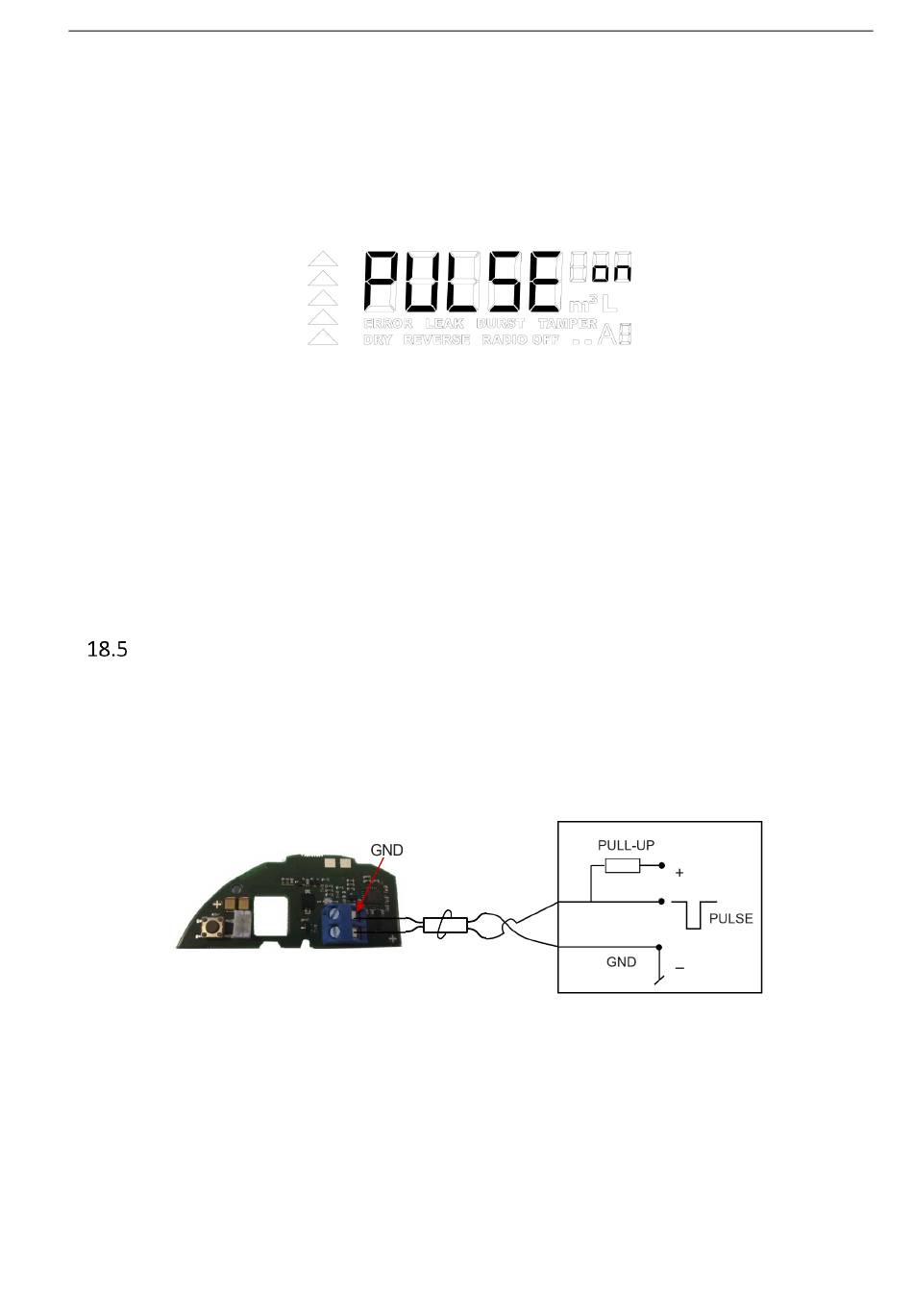

Nach erfolgreicher Programmierung wird im Zählerdisplay 5 Sek. 'PULSE ON' angezeigt, und die LED auf
der Einheit leuchtet 3 Sek. konstant. – wie in Abb. unten gezeigt.
Die Dauer von Anfang der Programmierung bis sie durchgeführt ist ist kurz.
Montieren Sie wieder den Deckel des Adapters nach Programmierung des Zählers.
Anzeige nach beendeter Programmierung.
Nachdem die Zähleranzeige 'PULSE ON' angezeigt hat, befindet sich der Wasserzähler im 'Pulsadapter-
Modus' und sendet optische Pulse an den Adapter. Dieser Modus hat keine Auswirkung auf andere
Funktionen des Zähler.
Beachtung:
Bei Labor Flow-Tests mit der Pulse Interface Typ 66-99-143 kann das Testergebnis durch den
Pulsadaptermodus beeinflusst werden.
Der Pulsadapter-Modus kann mit der Software METERTOOL zurückgesetzt werden.
Pull-up
Die Erfassungseinheit muss einen eingebauten 'Pull-Up' haben – dargestellt in der Abb. unten – um die
korrekte Spannungslage des Impulses zu sichern.
Der Impulsausgang ist vom Zweileitertyp und muss wie folgt angeschlossen werden:
2
Skizze für den Anschluss des Impulsadapters
58
Kamstrup A/S • Technische Beschreibung •5512-1243_L1_DE• 10.2019
