TECHNISCHE BESCHREIBUNG
Optisches Auge
Der Zähler ist mit einem optischen Auge ausgestattet, das Zugriff zum externen Interface des Zählers gibt,
mit dem alle Datenregister ausgelesen werden können. Die Auslesung kann z.B. mit dem optischen
Lesekopf Kamstrups erfolgen, der einen permanenten Magnet enthält, der das optische Auge einschaltet.
Das Interface kommuniziert mit 1200 Baud.
Um den Stromverbrauch zu begrenzen ist das optische Auge normalerweise geschlossen.
Mittels eines Magnetsensors wird das optische Auge automatisch eingeschaltet, wenn eine optische
Ausleseeinheit mit Magnet am Zähler angebracht wird. Die Anlaufzeit des optischen Auges (von das
Magnet an den Zähler angebracht wird bis das optische Auge einschaltet) hängt vom Mode des Zählers
ab, wie in der Tabelle unten gezeigt.
Wasserzählern sind, beim Erkennen des optischen Auges, nicht mehr polneutral, dh der optische
Augenmagnet muss richtig gedreht sein, oder die optische Schnittstelle wird nicht aktiviert.
Dies gilt für das folgende Versionen:
- W-MBus aus SW-Version V1
- Sigfox

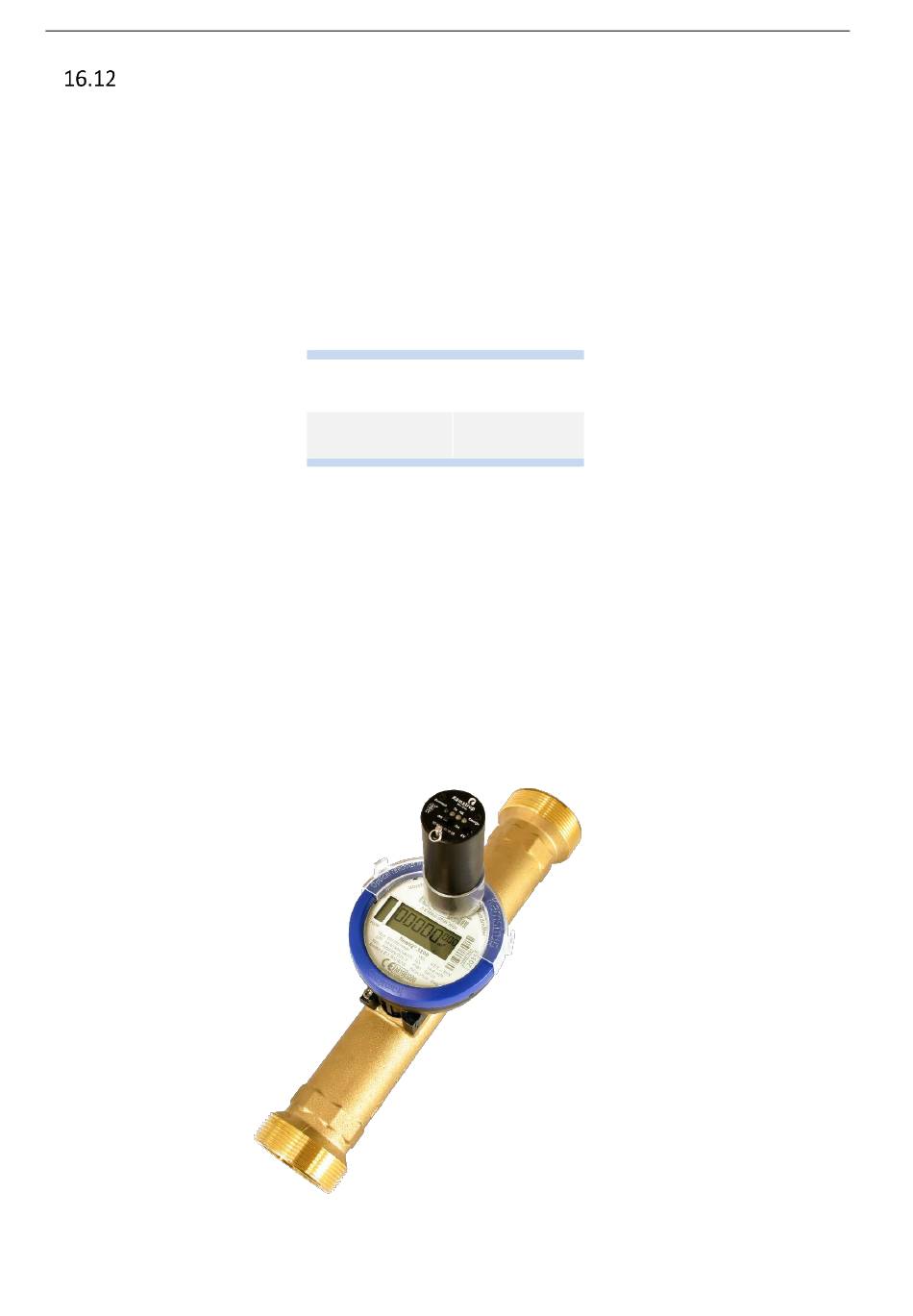

Für den Kamstrup optischen Lesekopf ist ein Halter verfügbar, der flowIQ® 3100 angepasst ist und auf den
Zähler festgeklickt wird. Ein Bild vom optischen Lesekopf und Halter wird unten gezeigt.
Normalmodus
Eichmodus
Kamstrup A/S • Technische Beschreibung •5512-1243_L1_DE• 10.2019
4 s
0,5 s
flowIQ® 3100
47
