TECHNISCHE BESCHREIBUNG
Beschreibung
Impulsausgang:
Typ
Maximale Eingangsspannung
Maximale Stromsenke
On-Spannung
OFF-Zustand
Die Verbindung gekennzeichnet durch "-" muss mit dem GND-Pegel des Receivers verbunden werden.
Die Verbindung gekennzeichnet durch "+" sollte mit einem angemessen dimensionierten Pull-up-
Widerstand verbunden werden, sodass die Höchstgrenzen, die in der Tabelle oben dargestellt sind, erfüllt
werden.
R1
10ohm

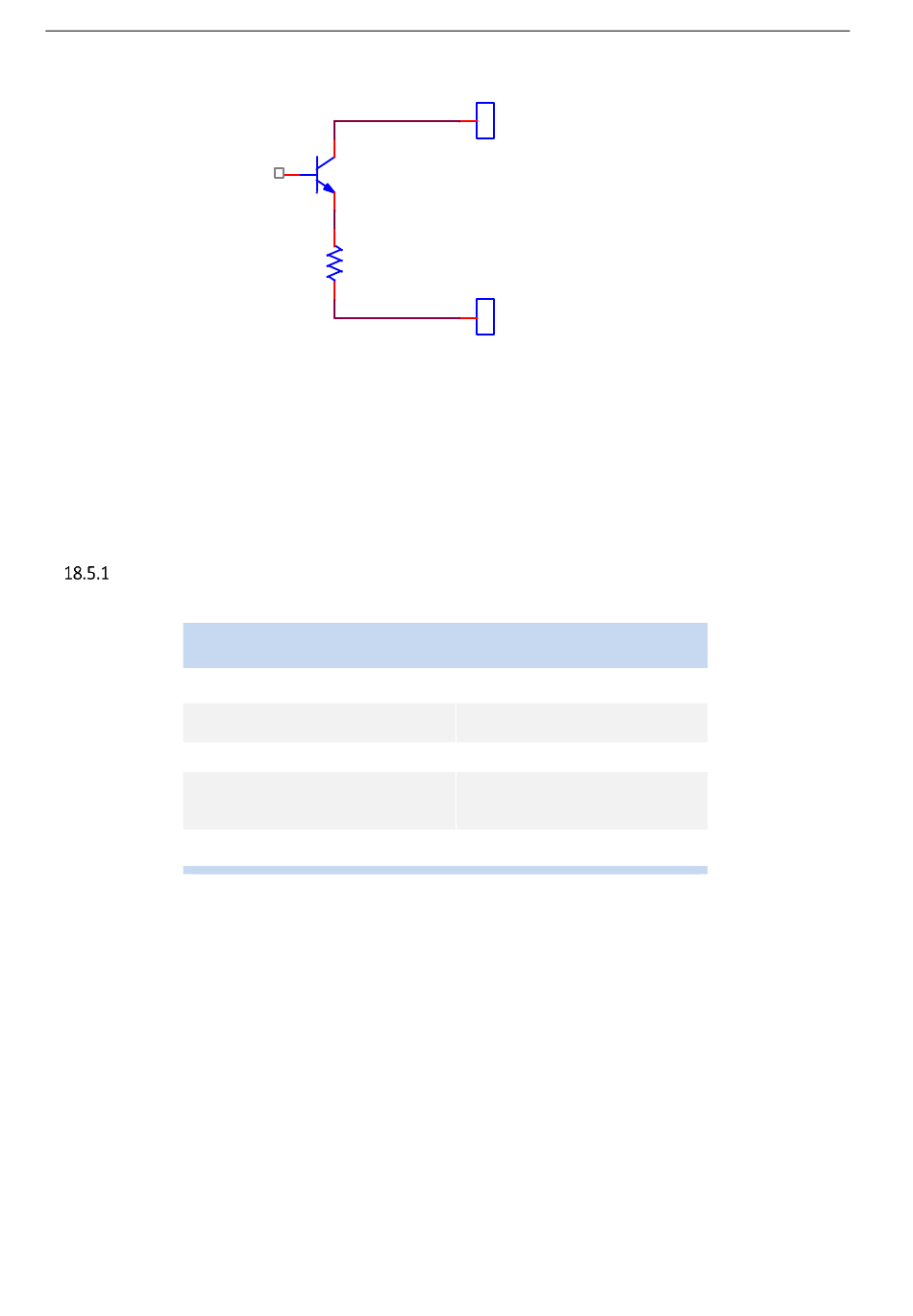

Vereinfachtes Diagramm für Impulsadapterausgang
Kamstrup A/S • Technische Beschreibung •5512-1243_L1_DE• 10.2019
TB1 pin 1 "+"
+
TB1 pin 2 "-"
+
Open-Drain
30 V
27 mA
Vout < 0,3V @ 0,1 mA Strom
Vout < 2 V @ 27 mA Strom
R > 6 MOhm
flowIQ® 3100
59
