TECHNISCHE BESCHREIBUNG
Berechnung des Durchflussvolumens
Während der Durchflussmessung durchläuft flowIQ® 3100 eine Reihe Sequenzen, die in festen
Intervallen wiederholt werden. Diese werden nur abgewichen, wenn der Zähler in Testmodus ist.
Die Messung der aktuellen Schallgeschwindigkeit von Wasser wird auch dazu verwendet, die
Temperatur des Wassers zu bestimmen, da es einen Zusammenhang zwischen diesen beiden Werten
bei Temperaturen unter ca. 30 °C gibt.
Der Durchfluss wird berechnet, wie oben erwähnt, durch Multiplikation des Durchflusses und der
Querschnittsfläche:
=
Q
F
A
Diese Messung und Berechnung werden alle vier Sekunden im Zähler ausgeführt; die Berechnung
selbst dauert nur wenige Millisekunden. Die Messung ist deshalb eine Momentaufnahme des
aktuellen Durchflusses.

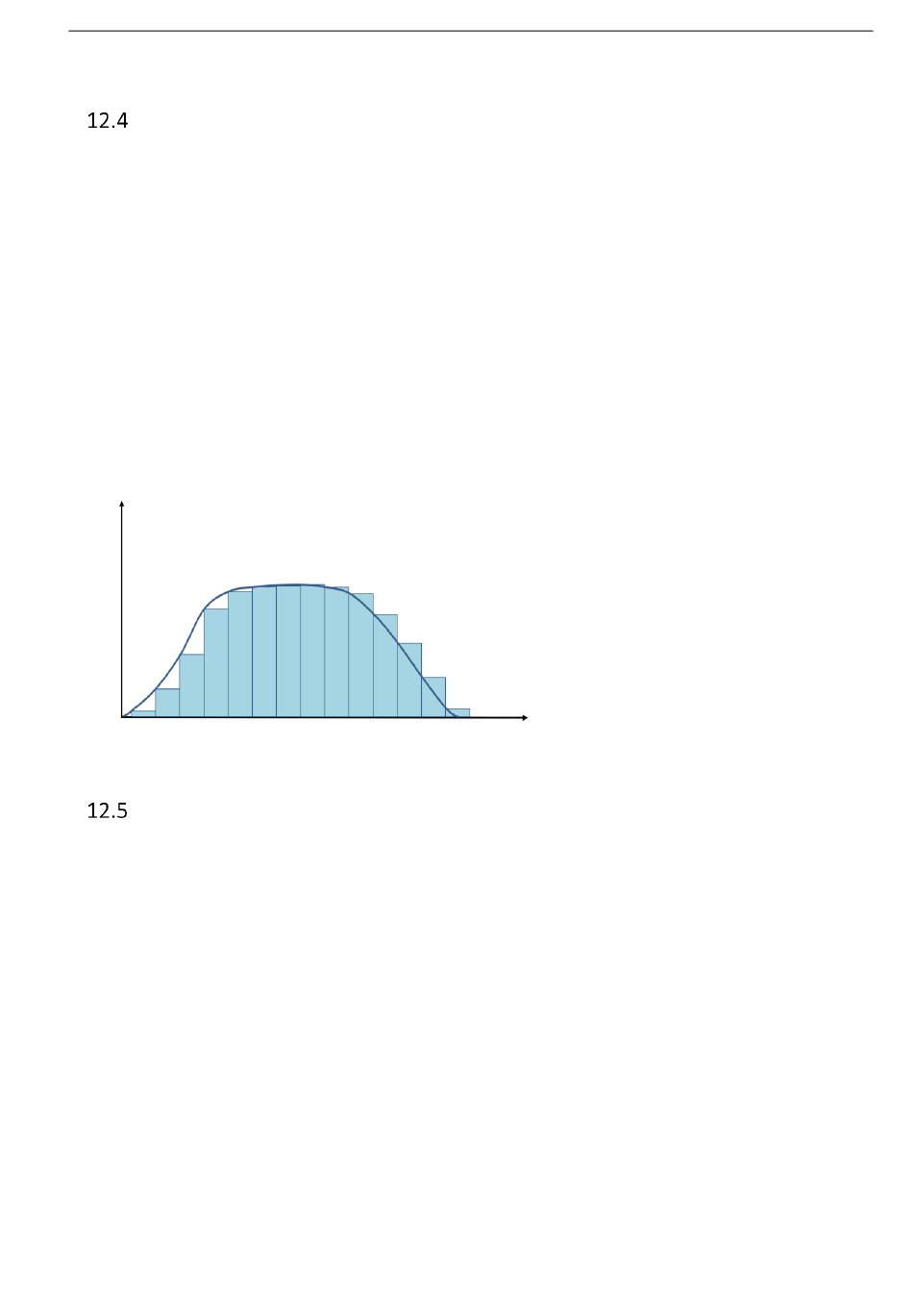

Dies wird, wie jeder andere Typ vom digitalen Abtasten auch, die Messungen im Laufe der Zeit
integrieren, was zur Berechnung des Endvolumens führt.
Durchfluss [
L/Sek.]
Durchflussgrenzen
Im Arbeitsbereich des Zählers von 'Mindest-Cutoff' bis zur Sättigungsdurchfluss – 'Höchst-Cutoff' wird die
durchgeströmte Wassermenge mit einer Genauigkeit, die jederzeit OIML R49 einhält, registriert. Wenn
der Durchfluss den Sättigungsdurchfluss ('max. Cutoff')– übersteigt, registriert flowIQ® 3100 einen
konstanten Durchfluss gleich max. Cutoff.
Ist der Wert des Durchflusses niedriger als 'Mindest-Cutoff', registriert flowIQ® 3100 keinen Durchfluss.
Im kompletten Arbeitsbereich des Zählers von Mindest-Cutoff bis zu Höchst-Cutoff gibt es ein linearer
Zusammenhang zwischen der durchgeströmten Wassermenge und dem gemessenen Durchfluss.
In der Praxis wird der möglichst hohen Wasserdurchfluss durch den Sensor vom Druck der Installation oder
von entstandener Kavitation infolge zu niedrigen Gegendrucks begrenzt.
Die obere Durchflussgrenze Q
während kurzen Perioden funktionieren soll, ohne den höchstzulässigen Fehler zu überschreiten. Für
flowIQ® 3100 gibt es keine funktionsmäßigen Begrenzungen während der Periode, wo der Zähler über Q
funktioniert. Jedoch soll man darauf aufmerksam sein, dass die Gefahr der Kavitation bei hohen
Durchflussgeschwindigkeiten > Q
Druck unter 0,2 MPa (2 Bar) hinter dem Zähler.
28
ist laut OIML R49 der höchste Durchfluss, bei dem der Durchflusssensor
4
(Uberlast-durchfluss) besteht, besonders bei niedrigem statischem
4
Kamstrup A/S • Technische Beschreibung •5512-1243_L1_DE• 10.2019
