WOLFF EXTRO-STRIPPER Betriebsanleitung Seite 23

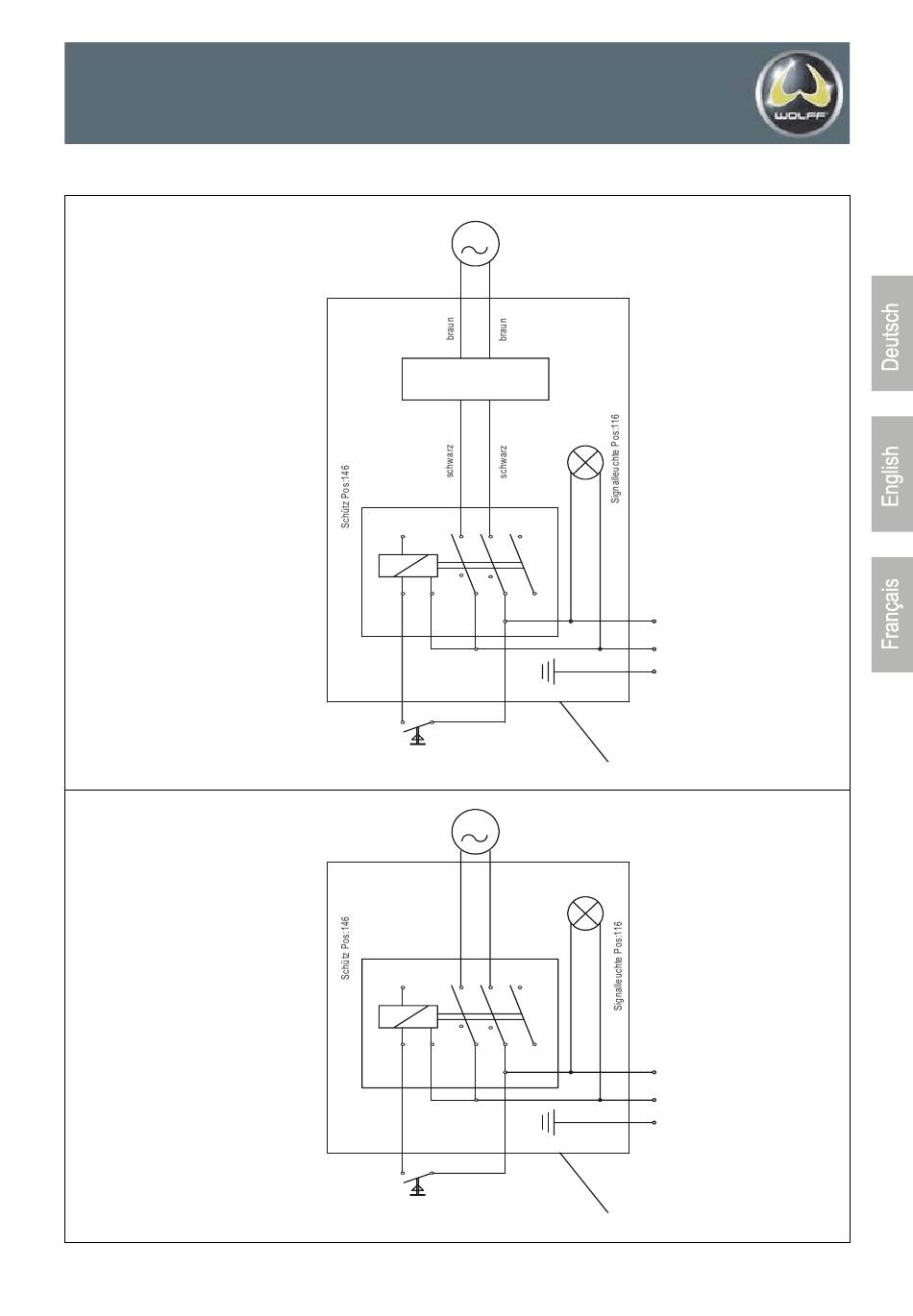

Schaltplan
EXTRO-Stripper
230 V
24.01.2006
Schaltplan
EXTRO-Stripper
100/115 V
24.01.2006
01/2006 EXTRO-STRIPPER 2, 230 V Artikel. Nr 038588, 115 V Item-No.
M
Motor Pos:77
Sanftanlauf Pos:154
T3 T2 T1
A2
A2 A1 L3 L2 L1
Schalter Pos:153
M
Motor Pos:77
T3 T2 T1
A2
L3 L2 L1
A2 A1
Schalter Pos:153
039121,RÄSM
L
N
PE
Gehäuse Pos:107
L
N
PE
Gehäuse Pos:107
