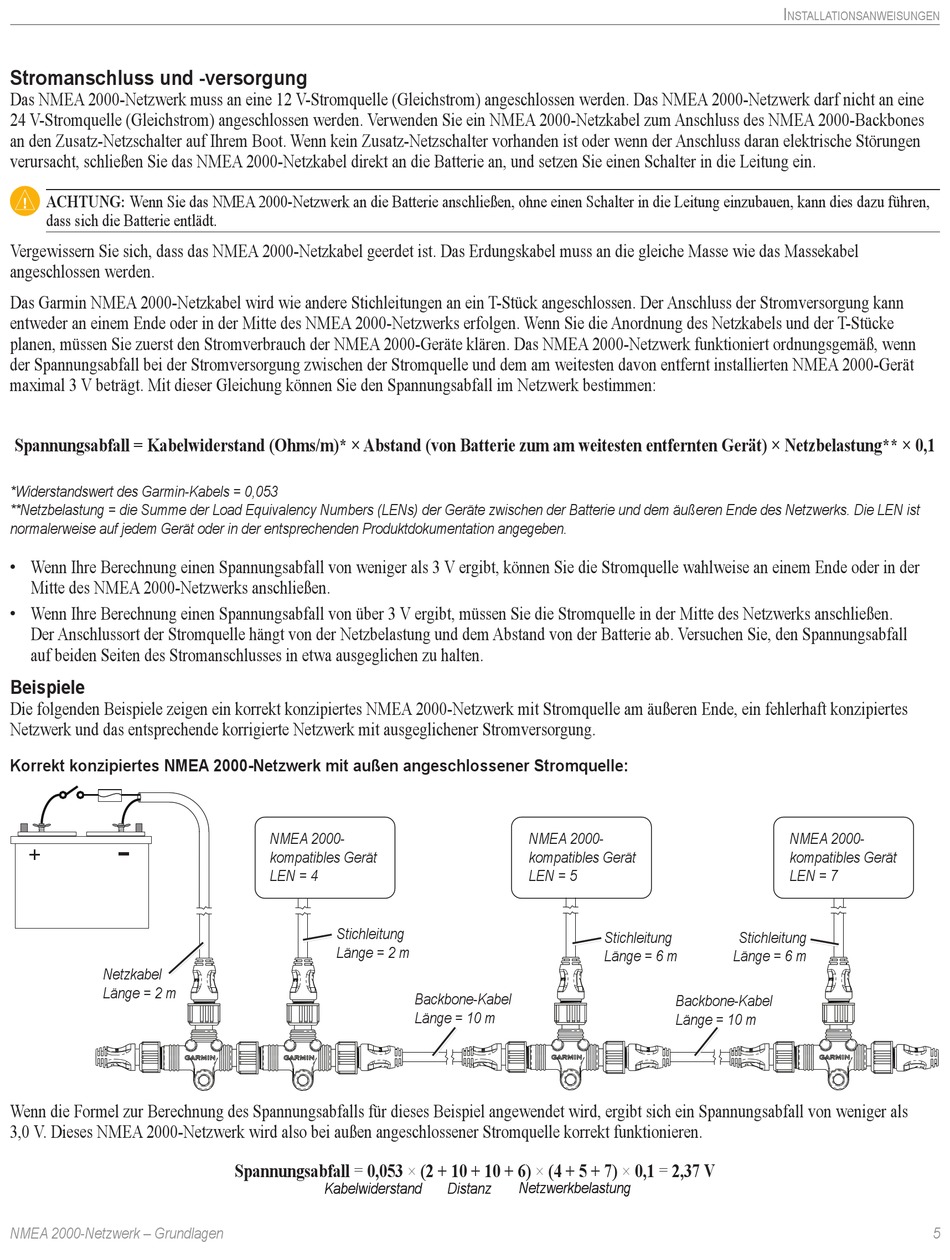

Stromanschluss und -versorgung
Das NMEA 2000-Netzwerk muss an eine 12 V-Stromquelle (Gleichstrom) angeschlossen werden. Das NMEA 2000-Netzwerk darf nicht an eine
24 V-Stromquelle (Gleichstrom) angeschlossen werden. Verwenden Sie ein NMEA 2000-Netzkabel zum Anschluss des NMEA 2000-Backbones
an den Zusatz-Netzschalter auf Ihrem Boot. Wenn kein Zusatz-Netzschalter vorhanden ist oder wenn der Anschluss daran elektrische Störungen
verursacht, schließen Sie das NMEA 2000-Netzkabel direkt an die Batterie an, und setzen Sie einen Schalter in die Leitung ein.
AcHtuNg: Wenn Sie das NMEA 2000-Netzwerk an die Batterie anschließen, ohne einen Schalter in die Leitung einzubauen, kann dies dazu führen,
dass sich die Batterie entlädt.
Vergewissern Sie sich, dass das NMEA 2000-Netzkabel geerdet ist. Das Erdungskabel muss an die gleiche Masse wie das Massekabel
angeschlossen werden.
Das Garmin NMEA 2000-Netzkabel wird wie andere Stichleitungen an ein T-Stück angeschlossen. Der Anschluss der Stromversorgung kann
entweder an einem Ende oder in der Mitte des NMEA 2000-Netzwerks erfolgen. Wenn Sie die Anordnung des Netzkabels und der T-Stücke
planen, müssen Sie zuerst den Stromverbrauch der NMEA 2000-Geräte klären. Das NMEA 2000-Netzwerk funktioniert ordnungsgemäß, wenn
der Spannungsabfall bei der Stromversorgung zwischen der Stromquelle und dem am weitesten davon entfernt installierten NMEA 2000-Gerät
maximal 3 V beträgt. Mit dieser Gleichung können Sie den Spannungsabfall im Netzwerk bestimmen:
Spannungsabfall = Kabelwiderstand (Ohms/m)* × Abstand (von Batterie zum am weitesten entfernten gerät) × Netzbelastung** × 0,1
*Widerstandswert des Garmin-Kabels = 0,0
**Netzbelastung = die Summe der Load Equivalency Numbers (LENs) der Geräte zwischen der Batterie und dem äußeren Ende des Netzwerks. Die LEN ist
normalerweise auf jedem Gerät oder in der entsprechenden Produktdokumentation angegeben.
• Wenn Ihre Berechnung einen Spannungsabfall von weniger als 3 V ergibt, können Sie die Stromquelle wahlweise an einem Ende oder in der
Mitte des NMEA 2000-Netzwerks anschließen.
• Wenn Ihre Berechnung einen Spannungsabfall von über 3 V ergibt, müssen Sie die Stromquelle in der Mitte des Netzwerks anschließen.
Der Anschlussort der Stromquelle hängt von der Netzbelastung und dem Abstand von der Batterie ab. Versuchen Sie, den Spannungsabfall
auf beiden Seiten des Stromanschlusses in etwa ausgeglichen zu halten.
Beispiele
Die folgenden Beispiele zeigen ein korrekt konzipiertes NMEA 2000-Netzwerk mit Stromquelle am äußeren Ende, ein fehlerhaft konzipiertes
Netzwerk und das entsprechende korrigierte Netzwerk mit ausgeglichener Stromversorgung.
Korrekt konzipiertes NMEA 2000-Netzwerk mit außen angeschlossener Stromquelle:
-
+
Netzkabel
Länge =  m
Wenn die Formel zur Berechnung des Spannungsabfalls für dieses Beispiel angewendet wird, ergibt sich ein Spannungsabfall von weniger als
3,0 V. Dieses NMEA 2000-Netzwerk wird also bei außen angeschlossener Stromquelle korrekt funktionieren.
NMEA 000-Netzwerk – Grundlagen
NMEA 000-
kompatibles Gerät
LEN =
Stichleitung
Länge =  m
Spannungsabfall = 0,053 × (2 + 10 + 10 + 6) × (4 + 5 + 7) × 0,1 = 2,37 V
Kabelwiderstand Kabelwiderstand
NMEA 000-
kompatibles Gerät
LEN =
Backbone-Kabel
Länge = 10 m
Netzwerkbelastung Netzwerkbelastung
Distanz Distanz
I
Stichleitung Stichleitung
Länge = 6 m Länge = 6 m
Backbone-Kabel
Länge = 10 m
nstallatIonsanweIsungen
NMEA 000-
kompatibles Gerät
LEN = 7
