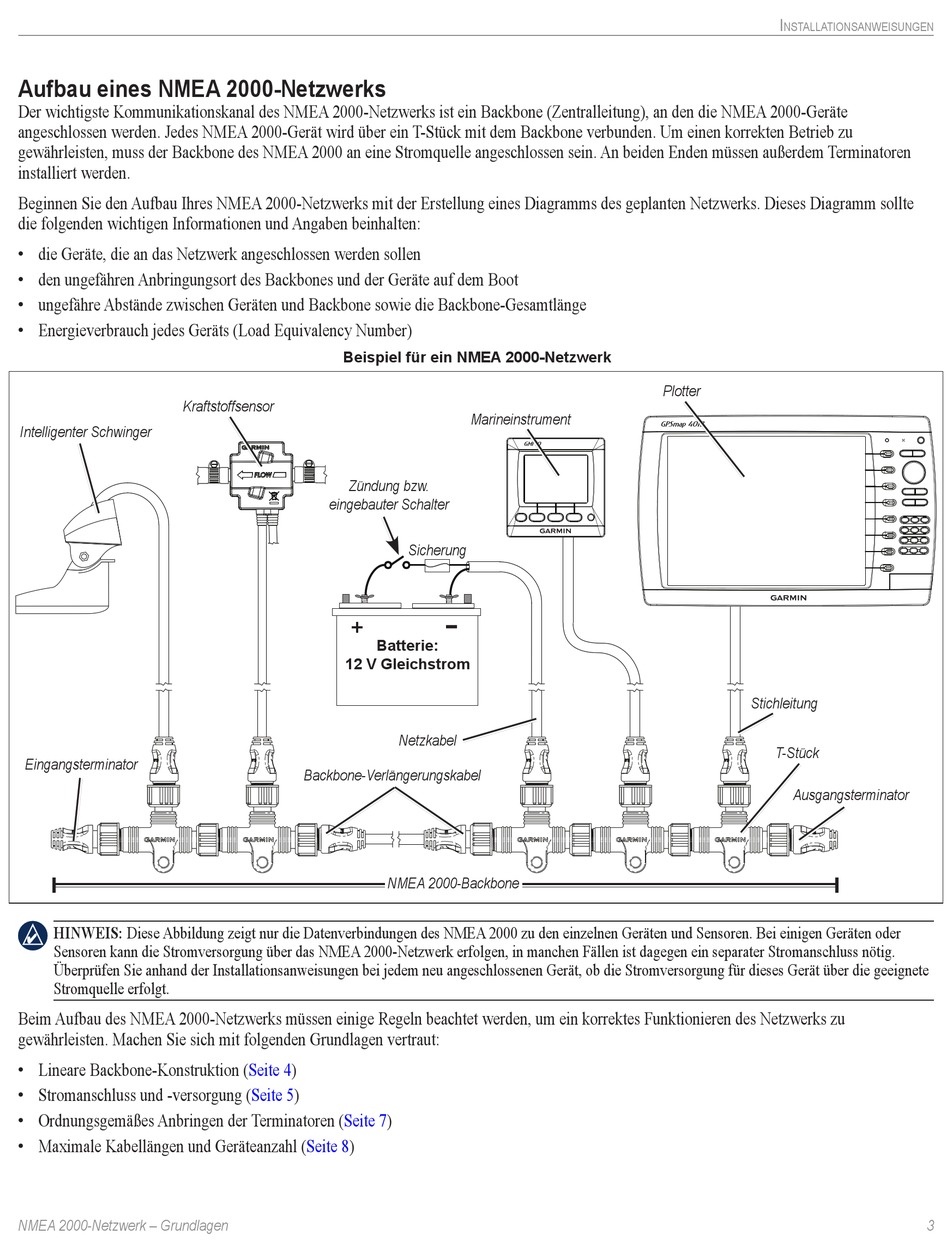

Garmin NMEA 2000 Bedienungsanleitung Seite 3

Aufbau eines NMEA 2000-Netzwerks
Der wichtigste Kommunikationskanal des NMEA 2000-Netzwerks ist ein Backbone (Zentralleitung), an den die NMEA 2000-Geräte
angeschlossen werden. Jedes NMEA 2000-Gerät wird über ein T-Stück mit dem Backbone verbunden. Um einen korrekten Betrieb zu
gewährleisten, muss der Backbone des NMEA 2000 an eine Stromquelle angeschlossen sein. An beiden Enden müssen außerdem Terminatoren
installiert werden.
Beginnen Sie den Aufbau Ihres NMEA 2000-Netzwerks mit der Erstellung eines Diagramms des geplanten Netzwerks. Dieses Diagramm sollte
die folgenden wichtigen Informationen und Angaben beinhalten:
• die Geräte, die an das Netzwerk angeschlossen werden sollen
• den ungefähren Anbringungsort des Backbones und der Geräte auf dem Boot
• ungefähre Abstände zwischen Geräten und Backbone sowie die Backbone-Gesamtlänge
• Energieverbrauch jedes Geräts (Load Equivalency Number)
Kraftstoffsensor
Intelligenter Schwinger
Eingangsterminator
HINWEIS: Diese Abbildung zeigt nur die Datenverbindungen des NMEA 2000 zu den einzelnen Geräten und Sensoren. Bei einigen Geräten oder
Sensoren kann die Stromversorgung über das NMEA 2000-Netzwerk erfolgen, in manchen Fällen ist dagegen ein separater Stromanschluss nötig.
Überprüfen Sie anhand der Installationsanweisungen bei jedem neu angeschlossenen Gerät, ob die Stromversorgung für dieses Gerät über die geeignete
Stromquelle erfolgt.
Beim Aufbau des NMEA 2000-Netzwerks müssen einige Regeln beachtet werden, um ein korrektes Funktionieren des Netzwerks zu
gewährleisten. Machen Sie sich mit folgenden Grundlagen vertraut:
• Lineare Backbone-Konstruktion
• Stromanschluss und -versorgung
• Ordnungsgemäßes Anbringen der Terminatoren
• Maximale Kabellängen und Geräteanzahl
NMEA 000-Netzwerk – Grundlagen
Beispiel für ein NMEA 2000-Netzwerk
Zündung bzw.
eingebauter Schalter
Sicherung
+
Batterie:
12 V Gleichstrom
Netzkabel
Backbone-Verlängerungskabel
NMEA 000-Backbone
(Seite 4)
(Seite 5)
(Seite 7)
(Seite 8)
Marineinstrument
-
I
nstallatIonsanweIsungen
Plotter
Stichleitung
T-Stück
Ausgangsterminator
