1.5 Glossar
AC
Abk ürzung für Wechselstrom ("Alternating Current")
DC
Abkürzung für Gleichstrom ("Direct Current")
Energie
Energie wird in Wh (Wattstunden), kWh (Kilowattstunden) oder MWh (Megawattstunden) gemessen. Die Energie ist die
über die Zeit berechnete Leistung. Wenn Ihr Wechselrichter zum Beispiel eine halbe Stunde lang mit einer konstanten
Leistung von 4600 W arbeitet und dann eine weitere halbe Stunde lang mit einer konstanten Leistung von 2300 W arbeitet,
hat er innerhalb dieser Stunde 3450Wh Energie in das Stromverteilungsnetz eingespeist.
Leistung
Die Leistung wird in W (Watt), kW (Kilowatt) oder MW (Megawatt) gemessen. Leistung ist ein Momentanwert. Er zeigt
die Leistung an, die Ihr Wechselrichter gerade in das Stromverteilungsnetz einspeist.
Leistungsrate
Die Leistungsrate ist das Verhältnis zwischen der in das Stromverteilungsnetz eingespeisten Stromleistung und der
maximalen Leistung, die der Wechselrichter in das Stromverteilungsnetz einspeisen kann.
Leistungsfaktor
Der Leistungsfaktor ist das Verhältnis von Wirkleistung oder Watt zu Scheinleistung oder Voltampere. Sie sind nur dann
identisch, wenn Strom und Spannung in Phase sind. Dann beträgt der Leistungsfaktor 1,0. Die Leistung in einem
Wechselstromkreis ist nur sehr selten gleich dem direkten Produkt aus Volt und Ampere. Um die Leistung eines
einphasigen Wechselstromkreises zu ermitteln, muss das Produkt aus Volt und Ampere mit dem Leistungsfaktor
multipliziert werden.
PV
Abkürzung für Photovoltaik.
Drahtlose Kommunikation
Die externe drahtlose Kommunikationstechnologie ist eine Funktechnologie, die es dem Wechselrichter und anderen
Kommunikationsprodukten erm öglicht, miteinander zu kommunizieren. Die externe drahtlose Kommunikation erfordert
keine Sichtverbindung zwischen den Geräten.
2 Sicherheit
2.1 Verwendungszweck
Das Ger ät wandelt den von den Photovoltaik (PV)-Modulen erzeugten Gleichstrom in netzkonformen Wechselstrom um und
führt eine einphasige Einspeisung in das Stromnetz durch. Die Wechselrichter MIC 600TL-X, MIC 750TL-X, MIC 800TL-X, MIC
1000TL-X, MIC 1500TL-X, MIC 2000TL-X, MIC 2500TL-X, MIC, 3000TL-X, MIC 3300TL-X werden gemäß allen
erforderlichen Sicherheitsregeln gebaut. Dennoch können bei unsachgemäß er Verwendung tödliche Gefahren für den Bediener
oder Dritte entstehen oder es kann zu Beschädigungen der Ger äte und anderer Gegenst ände kommen.

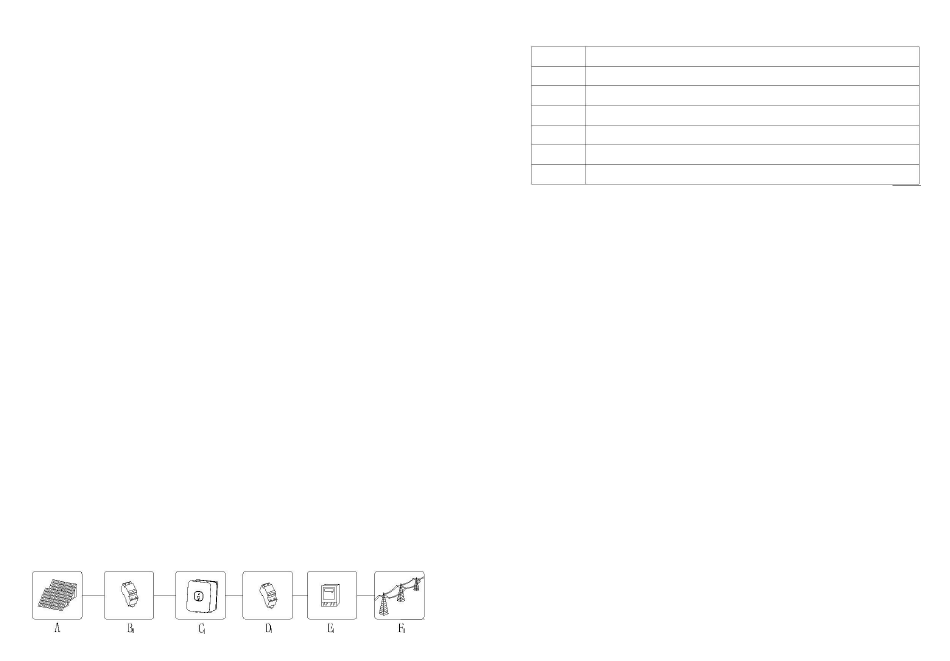

Prinzip einer PV-Anlage mit diesem einphasigen MIC TL-X-Wechselrichter
Position
A
B
C
D
E
F
Der Wechselrichter darf nur mit einem festen Anschluss an das öffentliche Stromnetz betrieben werden. Der
Wechselrichter ist nicht für den mobilen Einsatz vorgesehen. Eine andere oder zusätzliche Verwendung gilt
nicht als bestimmungsgem äß. Der Hersteller/ Lieferant haftet nicht für Sch äden, die durch einen solchen
falschen Gebrauch verursacht werden. Sch äden, die durch eine solche falsche Verwendung verursacht
werden, gehen allein auf das Risiko des Betreibers.
PV-Module - Ströme kapazitiver Entladung
PV-Module mit großen Kapazit äten im Verh ältnis zur Erde, wie z.B. Dünnschicht-PV-Module mit Zellen auf
einem metallischen Substrat, dürfen nur verwendet werden, wenn ihre Kopplungskapazität nicht 1uF
überschreiten. Im Einspeisebetrieb fließt ein Ableitstrom von den Zellen zur Erde, deren Gr öß e vom Wetter
(Regen, Schnee) und von der Art und Weise abh ängt, wie die PV-Module installiert sind (z.B. Folie auf
Metalldach). Dieser "normale" Ableitstrom darf 50 mA nicht überschreiten, da der Wechselrichter sich sonst
als Schutznahme automatisch vom Stromnetz trennt.
2.2 Qualifikation des Fachmanns
Dieses netzgebundene Wechselrichtersystem funktioniert nur, wenn es ordnungsgem äß an das AC-
Verteilungsnetz angeschlossen ist. Bevor Sie das MIC TL-X an das Stromverteilungsnetz anschließen, wenden
Sie sich an das örtliche Stromverteilungsnetzunternehmen. Dieser Anschluss darf nur von qualifiziertem
technischen Personal vorgenommen werden und nur nach Erhalt der entsprechenden Genehmigungen, die von
der zuständigen örtlichen Behörde verlangt werden
2.3 Sicherheitshinweise
Der Wechselrichter MIC TL-X wurde gem äß den internationalen Sicherheitsanforderungen (IEC62109-
1,CE,VDE0126-1-1, AS4777, usw.) entwickelt und getestet, bei Installation und Betrieb dieses Umrichters
sind jedoch bestimmte Sicherheitsvorkehrungen zu beachten. Lesen und befolgen Sie alle Anweisungen,
Vorsichtsmaßnahmen und Warnungen in diesem Installationshandbuch. Bei Fragen wenden Sie sich bitte an
den technischen Dienst von Growatt unter
+49 6172 2675500.
Beschreibung
PV -Module
DC-Lasttrennschalter
Wechselrichter
AC-Lasttrennschalter
Energiezähler
Versorgungsnetz
4
