SORG Boogie Fix Serviceheft Für Den Therapeuten Und Den Reha-Techniker Seite 16

Boogie Fix und Boogie Swing
2.10 BRUSTPELOTTE
ACHTUNG
VOR DER ERSTEN BENUTZUNG DES STEHTRAINERS
MUSS DIE BRUSTPELOTTEN WEITESTGEHEND AUF DIE
INDIVIDUELLEN MASSE DES BENUTZERS EINGESTELLT
WORDEN SEIN. WENN DER BENUTZER IM STEHTRAINER
STEHT, DÜRFEN LEDIGLICH FEINJUSTIERUNGEN VORGE-
NOMMEN WERDEN.

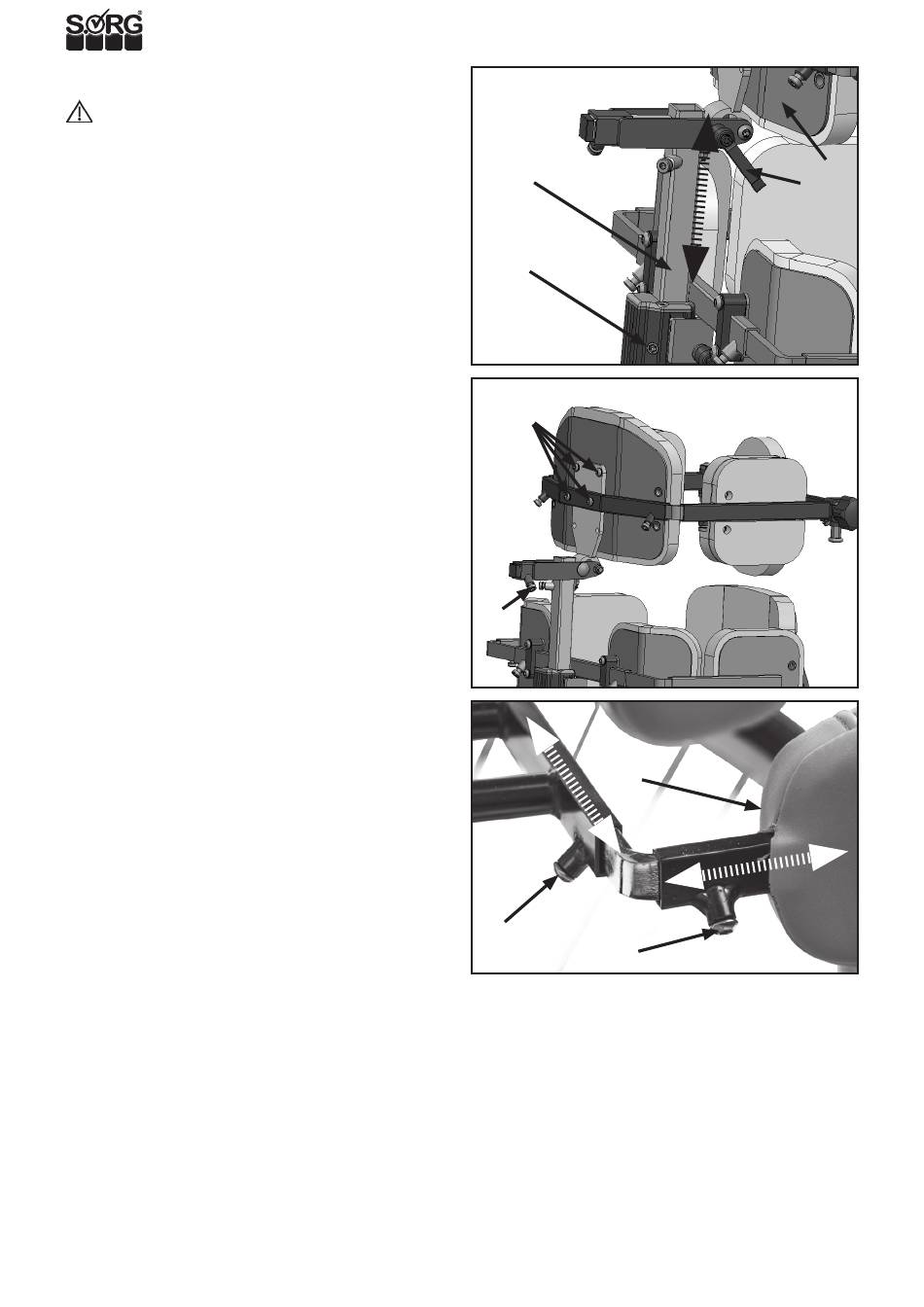

2.10.1 Höheneinstellung der Brustpelotte
(1) Zum Anpassen der Höhe:
• Lösen Sie den Gewindestift (A) ,
• teleskopieren Sie den kompletten Träger der Brust-
pelotte (B) in die gewünschte Position und
• drehen Sie den Gewindestift (A) wieder fest zu.
(2) Und/oder:
• Entfernen Sie beide Schrauben (B),
• versetzen Sie die Brustpelotte in die alternativen
Bohrungen und
• drehen Sie die Schrauben (B) wieder fest zu.
2.10.2 Tiefeneinstellung der Brustpelotte
(2) Zum Anpassen der Tiefe:
• Lösen Sie die Schraube (A),
• schieben Sie die Brustpelotte in die gewünschte
Position
• und drehen Sie die Schraube (A) wieder fest zu.
2.10.3 Neigungseinstellung der Brustpelotte
(1) Zum Anpassen der Neigung:
• Lösen Sie den Klemmhebel (C),
• bringen Sie die Brustpelotte (D) in die gewünschte
Neigung und
• drehen Sie den Klemmhebel (C) wieder fest zu.
2.10.4 Seitliche Brustpelotten
(2) Zum Anpassen der Höhe:
• Entfernen Sie die Schrauben (B),
• bringen Sie den Halter der seitlichen Brustpelotten
in die alternativen Bohrungen und
• drehen Sie die Schrauben (B) wieder fest zu.
(3) Zum Anpassen der Breite:
• Lösen Sie auf beiden Seiten die Stellschrauben (A),
• bringen Sie die seitlichen Brustpelotten (B) in die
gewünschte Distanz und
• drehen Sie die Stellschrauben (A) wieder fest zu.
(3) Zum Anpassen der Tiefe:
• Lösen Sie auf beiden Seiten die Stellschrauben (C),
• bringen Sie die seitlichen Brustpelotten (B) in die
gewünschte Position und
• drehen Sie alle Stellschrauben/Klemmhebel (C)
wieder fest zu.
16
(1)
(B)
(A)
(2)
(B)
(A)
(3)
(B)
(A)
(C)
(D)
(C)
