SORG Boogie Fix Serviceheft Für Den Therapeuten Und Den Reha-Techniker Seite 10

Boogie Fix und Boogie Swing
2.3 3D-FUSSPLATTEN MIT WINKEL-
VERSTELLUNG
ACHTUNG
BEI ALLEN EINSTELLARBEITEN AN DEN FUSSPLATTEN
DARF DER BENUTZER NICHT IM STEHTRAINER STEHEN.

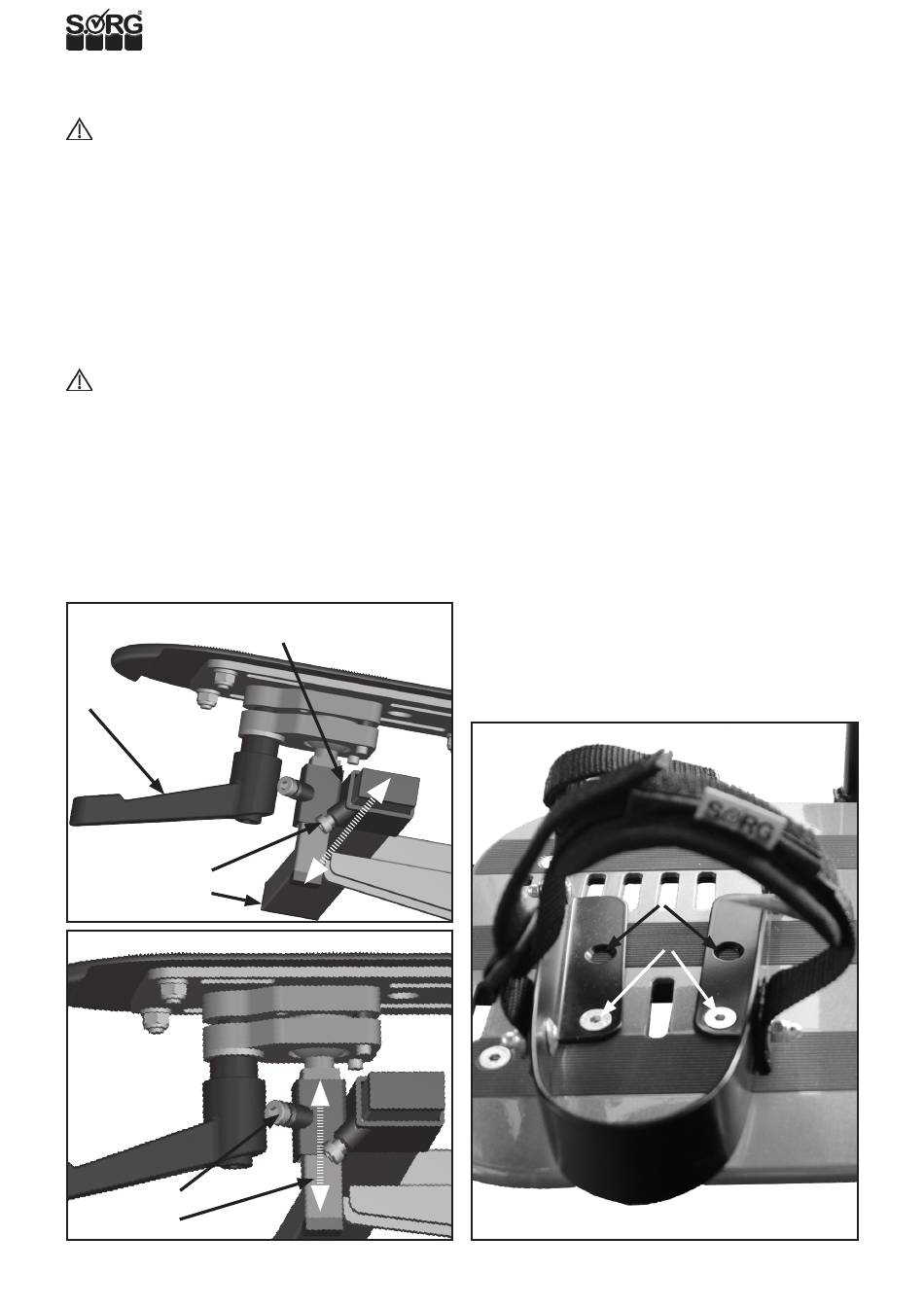

2.3.1 Winkeleinstellung der 3D-Fußplatten
Die 3D-Fußplatten können separat stufenlos dreidimensio-
nal verstellt, geneigt und verdreht werden.
(1) Zur 3D-Winkelverstellung:
• Lösen Sie den Klemmhebel (A) und bringen Sie
die Fußplatte in die gewünschte Neigung/Position/
Drehung.
• Drehen Sie den Klemmhebel (A) wieder sehr fest zu.
ACHTUNG
Prüfen Sie anschließend den festen Sitz der Fußplatte
ggf. den Klemmhebel (A) fester anziehen.
2.3.2 Abduzieren der 3D-Fußplatten
(1) Zum Abduzieren:
• Lösen Sie die Stellschraube (B) und verschieben
Sie die Fußplatte entlang des Trägers (C) in die ge-
wünschte Position.
• Drehen Sie die Stellschraube (B) wieder fest zu.
(1)
(A)
(B)
(C)
(2)
(A)
(B)
10
(D)
2.3.3 Höheneinstellung der 3D-Fußplatten
(2) Zur Höheneinstellung:
• Lösen Sie die Stellschraube (A) und
• verschieben Sie die jeweilige Fußplatte entlang
des Trägers (B) in die gewünschte Position.
• Drehen Sie die Stellschraube (A) wieder fest zu.
2.3.4 Tiefeneinstellung der 3D-Fußplatten
(1) Zur Tiefeneinstellung:
• Lösen Sie die Stellschraube (B) und entfernen Sie
die Fußplattenhalterung (D) komplett.
• Drehen Sie die Halterung (D) um 180° und
• montieren Sie sie wieder auf dem Träger (C).
• Drehen Sie die Stellschraube (B) wieder fest zu.
2.4 Fußschalen
(3) Zum Verschieben der Fußschalen:
• Lösen Sie beide Schraubverbindungen (A),
• verschieben Sie die Fußschale nach vorne bzw.
hinten in die gewünschte Position und
• drehen Sie die Schraubverbindungen (A) wieder
fest zu.
(3) Zum Versetzen der Fußschalen:
• Entfernen Sie beide Schraubverbindungen (A),
• versetzen Sie die Fußschale in die alternativen
Bohrungen (B),
• setzen Sie die Schraubverbindungen (A) wieder ein
und drehen Sie sie fest zu.
(3)
(B)
(A)
