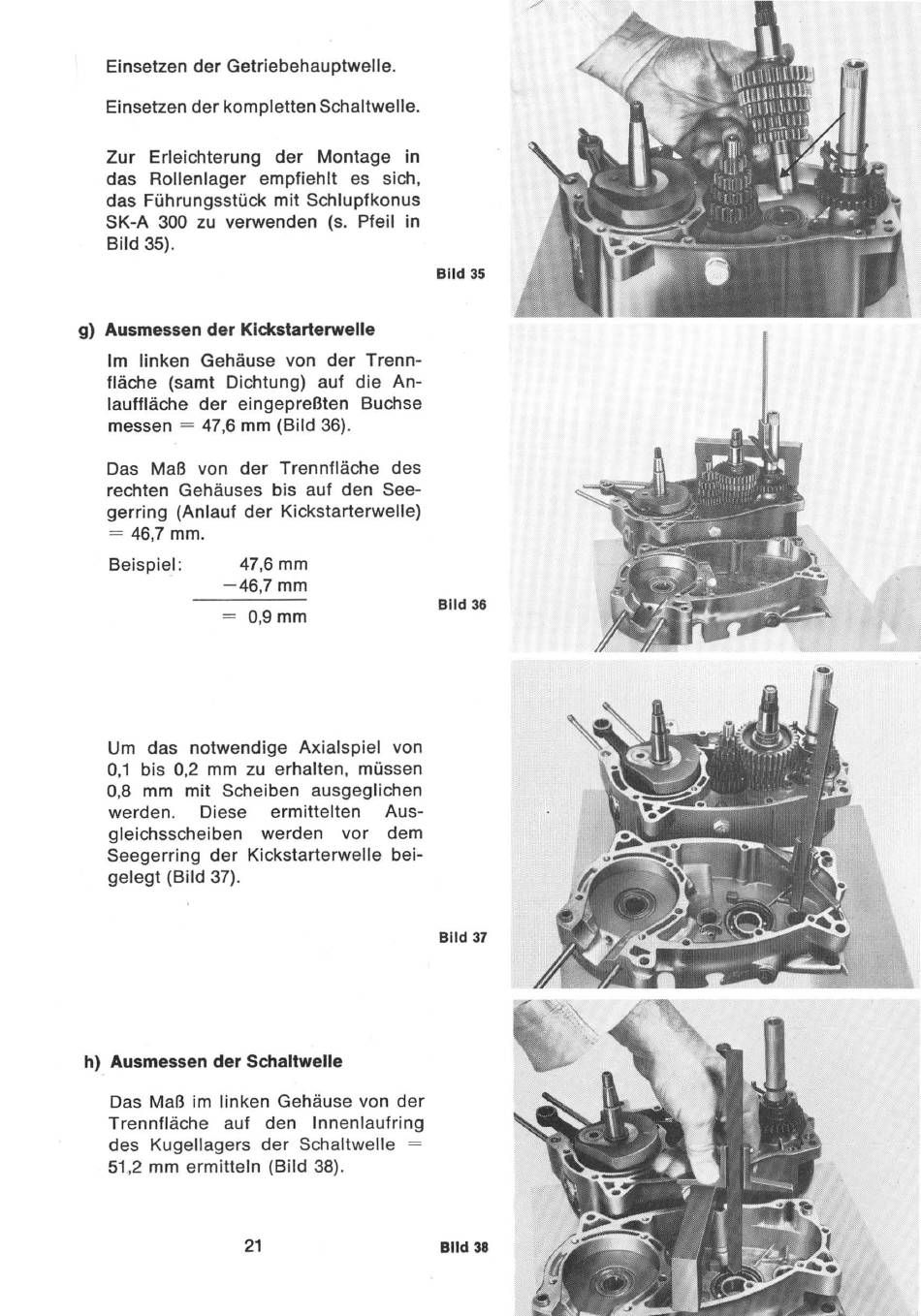

Einsetzen der Getriebehauptwelle.
Einsetzen der kompletten
Schaltwelle.
Zur Erleichterung der Montage in
das Rollenlager empfiehlt es sich
,
das Führungsstück mit Schlupfkonus
SK-A 300 zu verwenden (s. Pfeil in
Bild 35)
.
g)
Ausmessen der Klckstarterwelle
Im linken Gehäuse von der Trenn-
fläche (samt Dichtung) auf die An-
lauffläche der eingepreßten Buchse
messen
=
47,6 mm (Bild 36)
.
Das Maß von der Trennfläche des
rechten Gehäuses bis auf den See-
gerring (Anlauf der Kickstarterwelle)
=
46,7 mm.
Beispiel:
47,6 mm
-
46,7 mm
=
0,9 mm
Um das notwendige Axialspiel von
0,1 bis 0,2 mm zu erhalten
,
müssen
0,8 mm mit Scheiben ausgeglichen
werden
.
Diese
ermittelten
Aus-
gleichsscheiben
werden
vor
dem
Seegerring der Kickstarterwelle bei-
gelegt (Bild 37)
.
h) Ausmessen der Schaltwelle
Das Maß im linken Gehäuse von der
Trennfläche auf den Innenlaufring
des Kugellagers der Schallwelle
51,2 mm ermitteln (Bild 38)
.
21
Bild 35
BIid 36
BIid 37
BIid 38
