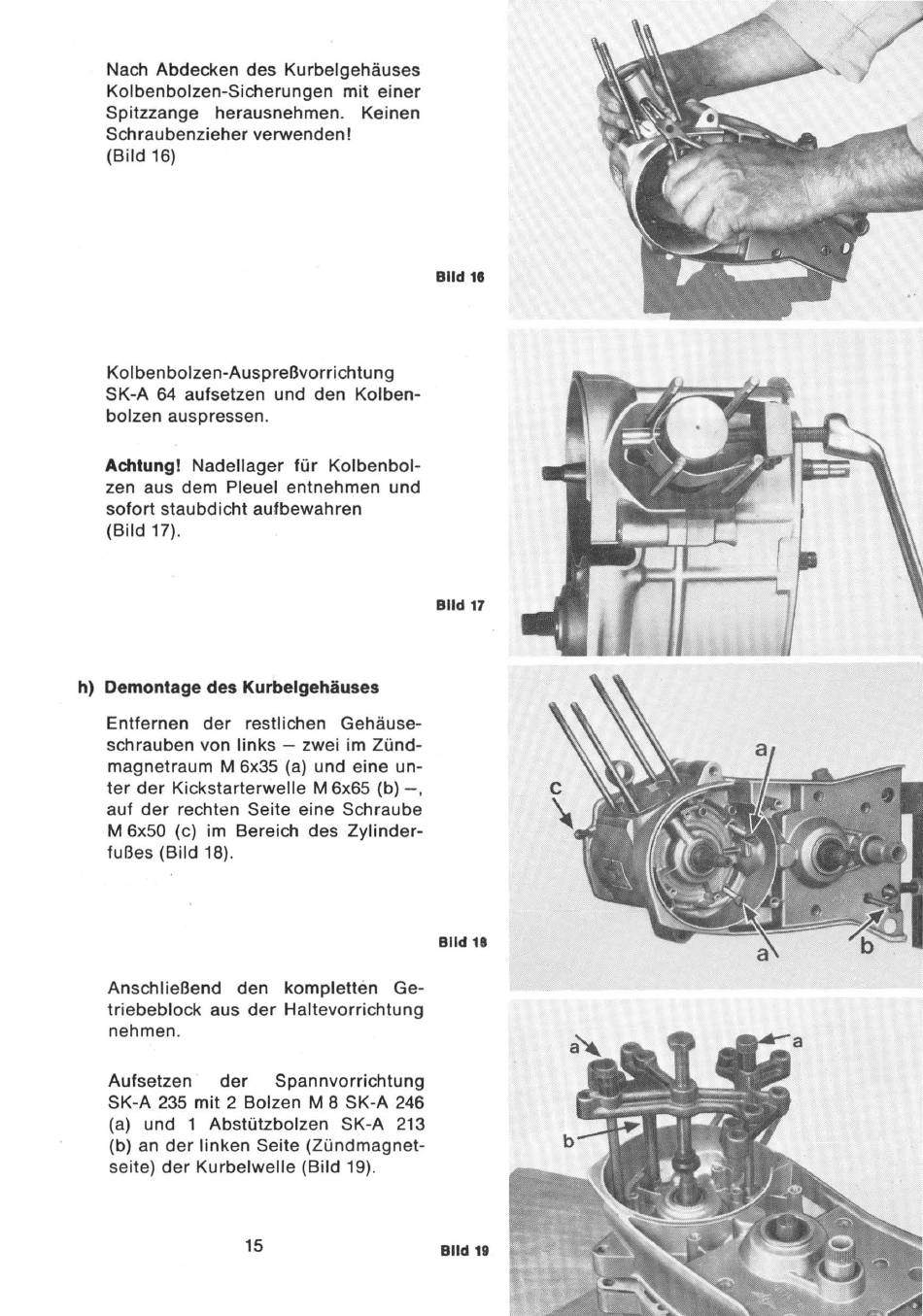

Nach Abdecken des Kurbeigehäuses
Kolbenbolzen-Sicherungen mit einer
Spitzzange herausnehmen. Keinen
Schraubenzieher verwenden!
(Bild 16)
Kolbenbolzen-Auspreßvorrichtung
SK-A 64 aufsetzen und den Kolben-
bolzen auspressen.
Achtung! Nadellager für Kolbenbol-
zen aus dem Pleuel entnehmen und
sofort staubdicht aufbewahren
(Bild
17).
h) Demontage des Kurbeigehäuses
Entfernen der restlichen Gehäuse-
schrauben von links - zwei im Zünd-
magnetraum M 6x35 (a) und eine un-
ter der Kickstarterwelle M 6x65 (b)
-.
auf der rechten Seite eine Schraube
M 6x50 (c) im Bereich des Zylinder-
fußes (Bild 18)
.
Anschließend den kompletten Ge-
triebeblock aus der Haltevorrichtung
nehmen
.
Aufsetzen
der
Spannvorrichtung
SK-A 235 mit 2 Bolzen M 8 SK-A 246
(a) und 1 Abstützbolzen SK-A 213
(b) an der linken Seite (Zündmagnet-
seite) der Kurbelwelle (Bild
19)
.
15
BIid 18
BIid 17
BIid 18
BIid 11
