Camera con LED
a infrarossi
Porta-etichetta +
Pulsante di chiamata

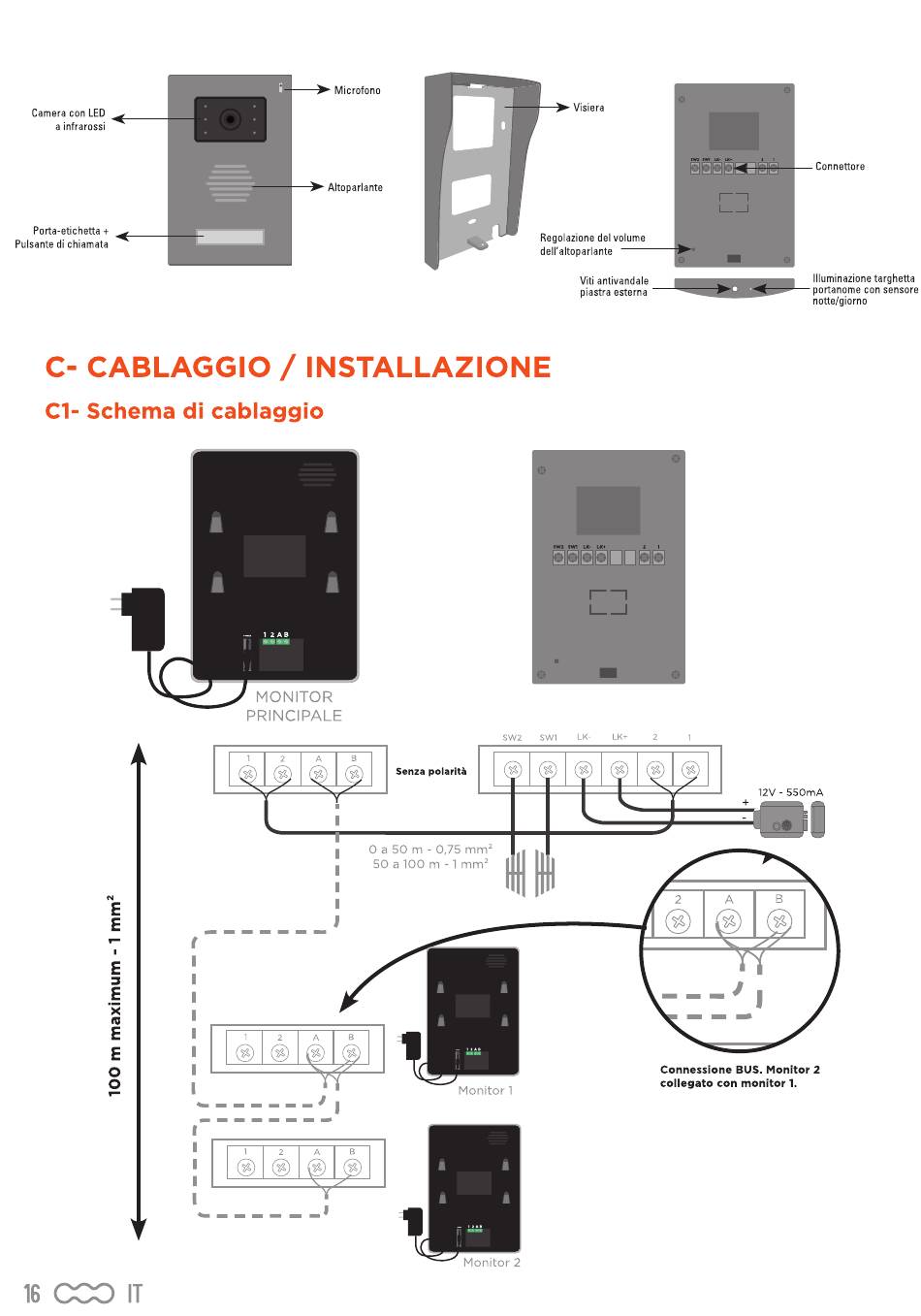

C- CABLAGGIO
Cl- Schema di cablaggio
3
o
o
1 6 CCO IT
Microfono
Altoparlante
/ INSTALLAZIONE
12 A B
MONITOR
PRINCIPALE
Senza polariti
oa SO m - 0.75 rr-,m2
50 a 100 m -1 mm'
Visiera
Regolazione del volume
dell'altoparlante
Viti antivandale
piastra esterna
Monitor 1
Monitor 2
Connettore
Illuminazionetarghetta
portanome con sensore
notte/giorno
12V - 5S0mA
Connessione BUS. Monitor 2
collegato con monitor l.
