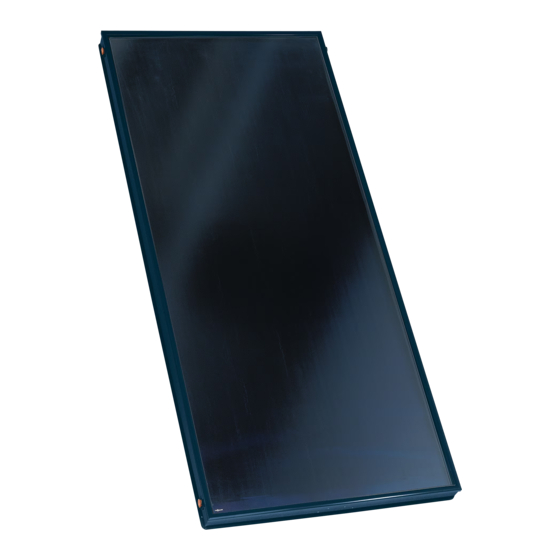

Viessmann Vitosol 200-F SH2E Montageanleitung Für Die Fachkraft
Verwandte Anleitungen für Viessmann Vitosol 200-F SH2E
Inhaltszusammenfassung für Viessmann Vitosol 200-F SH2E
- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitosol 200-F/-FM, Vitosol 300-F Typ SH2E, SH2G, SH3E Flachkollektor für geneigte Dächer mit Dachpfannen-Eindeckung Dachintegration, einreihige Montage VITOSOL 200-F/-FM, VITOSOL 300-F Nach Montage entsorgen! 5695530 DE 9/2017...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Achtung Hinweis Dieses Zeichen warnt vor Sach- und Umwelt- Angaben mit dem Wort Hinweis enthalten Zusatzinfor- schäden. mationen. Zielgruppe Diese Anleitung richtet sich ausschließlich an autori- Elektroarbeiten dürfen nur von Elektrofachkräften ■... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Montageablauf Bauteile ....................Paket I Montageholz ............... ― ■ Paket II Schürze, Grundbausatz ............ ― ■ Paket IV Eindeckrahmen, Grundbausatz ........― ■ Paket V Schürze, Erweiterung ............■ ―... -
Seite 4: Entsorgung Der Verpackung
Entsorgung der Verpackung Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. -
Seite 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Die Kollektoren dienen der Heizungsunterstützung sowie der solar unterstützten Trinkwassererwärmung. Sie dürfen bestimmungsgemäß nur in geschlossenen Systemen gemäß EN 12976 und EN 12977 unter Berücksichtigung der zugehörigen Montage-, Service- und Bedienungsanleitungen installiert und betrieben werden. Die Kollektoren sind nur mit Wärmeträgerme- dien zu betreiben, die vom Hersteller freigegeben sind. -
Seite 6: Bauteile
Bauteile Die Pakete mit den Befestigungselementen sind zur leichteren Identifikation mit römischen Zahlen verse- hen. Folgend sind die Bauteile aufgeführt, die sich in den einzelnen Paketen befinden. Paket I Montageholz ― 120 x 30 8 x 120 40 x 30 5 x 70 Abb. -
Seite 7: Paket V - Schürze, Erweiterung
Bauteile (Fortsetzung) Paket V Schürze, Erweiterung ― Die Erweiterung beinhaltet die Bauteile für die Kollek- toren zwischen dem 1. und letzten Kollektor. 6 x 35 Abb. 4 Paket VI Eindeckrahmen, Erweiterung ― Die Erweiterung beinhaltet die Bauteile für die Kollek- toren zwischen dem 1. -
Seite 8: Paket - Tauchhülsenset
Bauteile (Fortsetzung) Paket Tauchhülsenset ― Das Paket ist nicht nummeriert. Abb. 8... -
Seite 9: Montageübersicht
Montageübersicht Hinweise ■ Unterspannbahnen (falls vorhanden) nicht beschädi- gen. Der Montageablauf ist beispielhaft für 2 Kollektoren ■ dargestellt. Abb. 9 Montageschritt Bauteile aus Paket Seite Dach abdecken entsprechend dem Dachflächenbedarf. — Montagehölzer montieren. I Montageholz Ablaufbleche mit Bleischürze montieren. II Schürze, Grundbausatz V Schürze, Erweiterung 1. - Seite 10 Montageübersicht (Fortsetzung) Abb. 10 Montageschritt Bauteile aus Paket Seite Anschluss-Set, Tauchhülsenset und Kollektortempera- Anschluss-Set und Tauchhülsenset tursensor montieren. Kollektortemperatursensor im Lieferum- fang der Solarregelung Stützkeile montieren. IV Eindeckrahmen, Grundbausatz VI Eindeckrahmen, Erweiterung Verkleidungsbleche unten montieren. IV Eindeckrahmen, Grundbausatz VI Eindeckrahmen, Erweiterung Verkleidungsbleche seitlich und Mittelbleche montie- IV Eindeckrahmen, Grundbausatz ren.
-
Seite 11: Dach Abdecken
1. Dach abdecken Dachflächenbedarf Abb. 11 Kollektoranzahl pro Reihe a in mm 2100 b in mm 5600 8000 10400 12800 15200 17600 20000 22400 24800 27200 29600 ■ Um eine Beschädigung der Firstabdeckung zu ver- ■ Für Kontrolle und Wartung bei den Kollektoren einen meiden, firstseitig ausreichend Freiraum lassen, bei Dachausstieg vorsehen. - Seite 12 2. Montagehölzer montieren (Fortsetzung) Abb. 12 Maß f siehe Seite 15 Position des 1. Montageholzes (siehe folgendes Kapitel) Position festlegen Ziel: Dachpfannen möglichst nur auf einer Seite Ausgangspunkt auf Dachlatte markieren. Aus- schneiden. gangspunkt möglichst so wählen, dass die Dach- pfannen auf dieser Seite nicht geschnitten werden Hinweis müssen.
- Seite 13 2. Montagehölzer montieren (Fortsetzung) Möglichkeiten für die Bestimmung der Position des 1. Montageholzes Variante 1 Der Endpunkt liegt so, dass max. die Hälfte der Dachpfannen abgeschnitten werden muss. Abb. 13 Ablaufblech mit Bleischürze Kollektoren Kollektoranzahl pro Reihe x in mm 5140 7540 9940...
- Seite 14 2. Montagehölzer montieren (Fortsetzung) Variante 2 Der Endpunkt liegt so, dass mehr als die Hälfte der Dachpfannen abgeschnitten werden muss: Abb. 14 Ablaufblech mit Bleischürze Kollektoren Kollektoranzahl pro Reihe x in mm 5140 7540 9940 12340 14740 17140 19550 21950 24350 26750 29150...
- Seite 15 2. Montagehölzer montieren (Fortsetzung) Montagehölzer in folgender Reihenfolge montieren. Dazu die Montagehölzer in Abschnitte von 1500 mm und 2400 mm sägen. Kollektoranzahl Maß f in mm Montagehölzer Links Mitte Rechts 5400 1500 1 x 2400 1500 7800 1500 2 x 2400 1500 10200 1500...
-
Seite 16: Ablaufbleche Mit Bleischürze Montieren
2. Montagehölzer montieren (Fortsetzung) Weitere Montagehölzer montieren 90° 1600 Abb. 17 Rechten Winkel ermitteln 5. Markierungen anbringen. 1. Montageholz provisorisch auflegen. 6. Montageholz entfernen. 2. Maß 1200 mm anzeichnen. 7. Weitere Montagehölzer montieren Montagehölzer entsprechend den Abmessungen 3. Maß 1600 mm anzeichnen. auf Seite 12 anschrauben. - Seite 17 3. Ablaufbleche mit Bleischürze montieren (Fortsetzung) Die Bleche nicht betreten. Abb. 18 Abb. 19...
-
Seite 18: Ersten Kollektor Montieren
4. Ersten Kollektor montieren Paket Bauteil 6 x 35 Schürze, Grundbausatz Kollektor nicht betreten. Abb. 20 5. Verbindungsrohre montieren Paket Bauteil Verbindungsrohre... -
Seite 19: Weitere Kollektoren Montieren
5. Verbindungsrohre montieren (Fortsetzung) Kollektor nicht betreten. Abb. 21 6. Weitere Kollektoren montieren Paket Bauteil Für Kollektoren zwischen dem 1. und letzten Kollektor Schürze, Erweiterung 6 x 35 Verbindungsrohre Für den letzten Kollektor Schürze, Grundbausatz 6 x 35... -
Seite 20: Anschluss-Set Und Tauchhülsenset Montieren
6. Weitere Kollektoren montieren (Fortsetzung) Kollektoren nicht betreten. Ø6 Abb. 22 2. Nach dem Unterschieben des Kollektors die 4. In jeden Kollektor unten 2 Löcher bohren. Dadurch Klemmsteine zwischen den Kollektoren festschrau- wird der Wasserabfluss gewährleistet. ben. 7. Anschluss-Set und Tauchhülsenset montieren Paket Bauteil Anschluss-Set... - Seite 21 7. Anschluss-Set und Tauchhülsenset montieren (Fortsetzung) Bei Montage der Klemmringverschraubung beachten: Achtung ■ Alle Rohrenden müssen rechtwinklig und entgratet Anschlussrohre und Stopfen dürfen keine sein. Beschädigung aufweisen. Überwurfmutter und Klemmring auf Rohre aufschie- O-Ring-Dichtungen nur mit beiliegendem Spe- ■ ben und Gewindegänge mit Öl benetzen. zial-Armaturenfett fetten.
-
Seite 22: Stützkeile Montieren
8. Stützkeile montieren Paket Bauteil 5 x 100 Eindeckrahmen, Grundbausatz 5 x 100 Eindeckrahmen, Erweiterung Kollektoren nicht betreten. Abb. 24... -
Seite 23: Verkleidungsbleche Unten Montieren
9. Verkleidungsbleche unten montieren Paket Bauteil Eindeckrahmen, Grundbausatz Eindeckrahmen, Erweiterung Kollektoren nicht betreten. Abb. 25... -
Seite 24: Verkleidungsbleche Seitlich Und Mittelbleche Montieren
10. Verkleidungsbleche seitlich und Mittelbleche montieren Paket Bauteil Für den 1. und letzten Kollektor Eindeckrahmen, Grundbausatz Für Kollektoren zwischen dem 1. und letzten Kollektor Eindeckrahmen, Erweiterung Kollektoren nicht betreten. Abb. 26 1. Verkleidungsblech 4. Mittelbleche muss den Kollektorrand müssen nach dem Einklicken fest- komplett verdecken. -
Seite 25: Ablaufbleche Montieren
11. Ablaufbleche montieren Paket Bauteil Für den 1. und letzten Kollektor Eindeckrahmen, Grundbausatz 4,8 x 19 Für Kollektoren zwischen dem 1. und letzten Kollektor Eindeckrahmen, Erweiterung Kollektoren nicht betreten. Abb. 27 Ablaufbleche müssen den Kollektorrand komplett verdecken. -
Seite 26: Abdeckbleche Montieren
12. Abdeckbleche montieren Paket Bauteil 4,5 x 35 Eindeckrahmen, Grundbausatz 4,5 x 35 Eindeckrahmen, Erweiterung Kollektoren nicht betreten. Abb. 28... -
Seite 27: Dach Eindecken
13. Dach eindecken Dachpfannen-Eindeckung Abb. 29 Dachpfannen ggf. zuschneiden. Ziegelkopf , der auf der Seitenverkleidung zu liegen kommt, entfernen. Achtung Der Diagonaldichtstreifen muss vollständig ver- deckt sein. Eventuell den Diagonaldichtstreifen in der Höhe mit einem Messer kürzen. 14. Kollektorfeld abdecken Nach Montage der Kollektoren, Solaranlage schnellst Hinweis möglich in Betrieb nehmen. -
Seite 28: Installation
Weichlötungen können, besonders in Kollektornähe, aufgrund der hohen Temperaturen geschwächt wer- den. Am besten geeignet sind metallisch dichtende Verbindungen, Klemmringverschraubungen oder Viessmann Steckverbindungen mit doppelten O-Rin- gen. Falls andere Dichtungen verwendet werden, z. B. Flachdichtungen, muss vom Hersteller eine ausrei- chende Glykol-, Druck- und Temperaturbeständigkeit... -
Seite 29: Inbetriebnahme
Installation (Fortsetzung) Abb. 30 Solar-Divicon Befüllhahn Absperrventile Stagnationskühlkörper Rückschlagventile Ausdehnungsgefäß Solarkreispumpe Auffangbehälter Luftabscheider Kollektor Absperrhahn (Stellschraube oberhalb der Volu- Speicher-Wassererwärmer menstromanzeige Speichertemperatursensor Entleerungshahn Kollektortemperatursensor Volumenstromanzeige Solarregelung Inbetriebnahme Serviceanleitung „Vitosol-F/-FM“... - Seite 32 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 0 64 52 70-0 Telefax: 07242 62381-440 Telefax: 0 64 52 70-27 80 www.viessmann.at www.viessmann.de...
