Montage- und Betriebsvorschrift
DE
KAPITEL 3
ELEKTRO-
ANSCHLUSS
m
GEFAHR
m
GEFAHR
HINWEIS
Signalgeber BL, WH, BLH

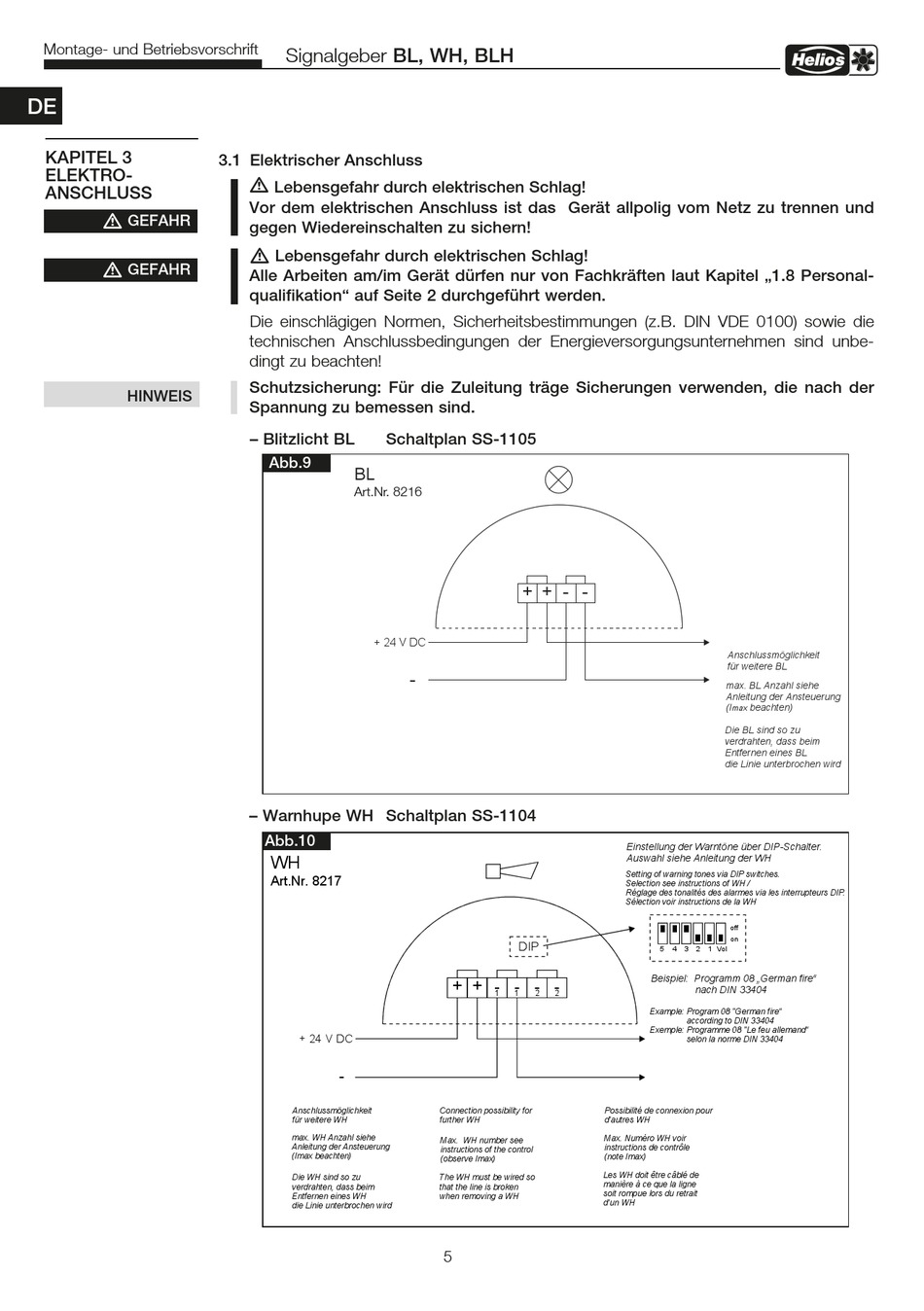

3�1 Elektrischer Anschluss
m
Lebensgefahr durch elektrischen Schlag!
Vor dem elektrischen Anschluss ist das Gerät allpolig vom Netz zu trennen und
gegen Wiedereinschalten zu sichern!
m
Lebensgefahr durch elektrischen Schlag!
Alle Arbeiten am/im Gerät dürfen nur von Fachkräften laut Kapitel „1�8 Personal-
qualifikation" auf Seite 2 durchgeführt werden�
Die einschlägigen Normen, Sicherheitsbestimmungen (z.B. DIN VDE 0100) sowie die
technischen Anschlussbedingungen der Energieversorgungsunternehmen sind unbe-
dingt zu beachten!
Schutzsicherung: Für die Zuleitung träge Sicherungen verwenden, die nach der
Spannung zu bemessen sind�
– Blitzlicht BL
Schaltplan SS-1105
Abb�9
BL
Art.Nr. 8216
+ 24 V DC
– Warnhupe WH Schaltplan SS-1104
85382 001 SS-1105 17.04.15
Abb�10
WH
Art.Nr. 8217
+ 24 V DC
-
Anschlussmöglichkeit
für weitere WH
max. WH Anzahl siehe
Anleitung der Ansteuerung
(Imax beachten)
Die WH sind so zu
verdrahten, dass beim
Entfernen eines WH
die Linie unterbrochen wird
85381 001 SS-1104 17.04.15
+ + - -
-
DIP
+ + - -
- -
1
1
2
2
Connection possibility for
further WH
Max.
WH
number see
instructions of the control
(observe Imax)
The
WH
must be wired so
that the line is broken
when removing a WH
5
Anschlussmöglichkeit
für weitere BL
max. BL Anzahl siehe
Anleitung der Ansteuerung
(I
beachten)
max
Die BL sind so zu
verdrahten, dass beim
Entfernen eines BL
die Linie unterbrochen wird
Einstellung der Warntöne über DIP-Schalter.
Auswahl siehe
Anleitung
der WH
Setting of warning tones via DIP switches.
Selection see instructions of WH /
Réglage des tonalités des alarmes via les interrupteurs DIP.
Sélection voir instructions de la WH
off
on
5
4
3 2 1 Vol
Beispiel: Programm 08 „German fire"
nach DIN 33404
Example: Program 08 "German fire"
according to DIN 33404
Exemple: Programme 08 "Le feu allemand"
selon la norme DIN 33404
Possibilité de connexion pour
d'autres WH
Max. Numéro WH voir
instructions de contrôle
(note Imax)
Les WH doit être câblé de
manière à ce que la ligne
soit rompue lors du retrait
d'un WH
