Helios BL Montage- Und Betriebsvorschrift
Signalgeber
Verwandte Anleitungen für Helios BL
Inhaltszusammenfassung für Helios BL

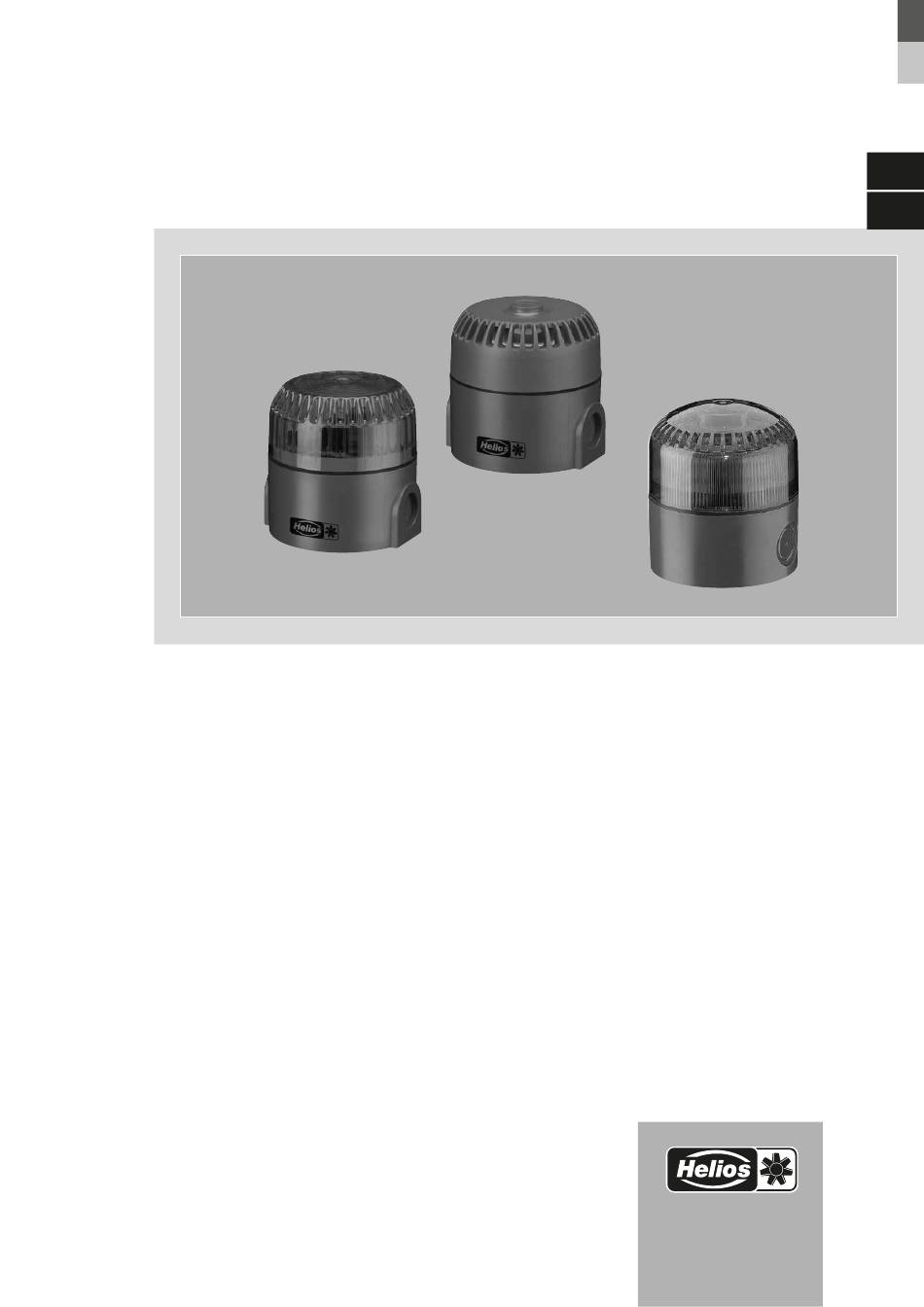

- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT INSTALLATION AND OPERATING INSTRUCTIONS Signalgeber Signal generators...
-
Seite 2: Inhaltsverzeichnis
Montage- und Betriebsvorschrift Signalgeber BL, WH, BLH DEUTSCH INHALTSVERZEICHNIS KAPITEL 1 ALLGEMEINE HINWEISE ������������������������������������������������������������� SEITE 2 Wichtige Informationen ................Seite 2 Warnhinweise ..................Seite 2 Sicherheitshinweise .................. Seite 2 Garantieansprüche – Haftungsausschluss ..........Seite 2 Vorschriften – Richtlinien ................Seite 2 Sendungsannahme .................. -
Seite 3: Kapitel 1 Allgemeine Hinweise
1�7 Einsatzbereich Die Helios Signalgeber Typen BL, BLH oder WH sind speziell abgestimmt auf den Ein- satz in sicherheitstechnischen Anlagen, zur Alarmierung bei Anlagenauslösung oder Stö- rungen. Die Komplettgeräte bestehen aus Wandsockel und Warngerät und sind für die Wand- und Deckenmontage vorgesehen. -
Seite 4: Lieferumfang
Die elektrische Montage erfolgt über die übersichtlich beschriftete Anschlussklemmleiste und die im Sockel vorgesehenen Möglichkeiten zur Kabeleinführung von aufputz wie von unterputz installierten Anschlussleitungen. Montage Signalgeber BL, WH, BLH: Hierzu den jeweiligen Anschlussplan (Kapitel „3�1 Elektrischer Anschluss“ auf ACHTUNG Seite 5) beachten! 1. - Seite 5 Montage- und Betriebsvorschrift Signalgeber BL, WH, BLH Abb�4 Gültig für: Gültig für: Type BL Type BLH Type WH Type BLH Type WH Type BLH Type WH Type BL Type BLH Type WH Abb�5 Abb�6 Type BL Type BLH Type BL Gültig für:...
-
Seite 6: Kapitel 3 Elektroanschluss
(Imax beachten) (note Imax) (observe Imax) Les WH doit être câblé de Die WH sind so zu must be wired so manière à ce que la ligne verdrahten, dass beim that the line is broken... -
Seite 7: Einstellung Warntöne Blh Und Wh
Montage- und Betriebsvorschrift Signalgeber BL, WH, BLH – Blitzlichthupe BLH Schaltplan SS-1548 Abb�11 Art.Nr. 04983 Lautstärke DIP Schalter DIP Schalter Einstellung der Warntöne Taster über DIP-Schalter SWA. Auswahl siehe MBV der BLH gedrückt für 2s ON = 1 1 2 3... - Seite 8 Montage- und Betriebsvorschrift Signalgeber BL, WH, BLH 4�2 Technische Daten – Blitzlichthupe BL Betriebsspannung 24 Volt DC Spannungsbereich 9 bis 60 Volt DC Maximale Stromaufnahme 185 mA Stromaufnahme bei 24 Volt 88 mA Anschluss Klemmleiste Anschlussklemmen 0,28 mm² bis 2,5 mm²...
-
Seite 9: Kapitel 5 Wartung
Montage- und Betriebsvorschrift Signalgeber BL, WH, BLH – Blitzlichthupe WH Betriebsspannung 24 Volt DC Spannungsbereich 18 bis 28 Volt DC Maximale Stromaufnahme 32 mA Stromaufnahme bei 24 Volt 5 bis 32 mA Anschluss Klemmleiste Anschlussklemmen 0,28 mm² bis 2,5 mm²... - Seite 10 Montage- und Betriebsvorschrift Signalgeber BL, WH, BLH DIP-Einstellungen für Warntöne Warnhupe WH WH 24V EN54 Warnton- Frequenz Tempo Hauptanwendung mA dB(A) dB(A) Profil 11111 Alternierend 800 und 970 2 Hz (250 ms - 250 ms) BS Feuer 11110 Ansteigend 800 bis 970...
- Seite 11 Montage- und Betriebsvorschrift Signalgeber BL, WH, BLH DIP-Einstellungen für Warntöne Blitzlichthupe BLH Warnton- Frequenz Tempo Hauptanwendung Profil 00000 Unterbrochen 1000 0,35 s / 0,35 s Allgemein 00001 Alternierend 440 bis 560 0,565 s / 0,565 s Allgemein – Evakuierung 00010 Alternierend...
