7.4 Elektrischer Anschluss
7.4.1
Allgemein
Arbeiten an der elektrischen Anlage sowie das Öffnen von Elektrogehäusen
darf nur in spannungsfreiem Zustand und nur von autorisiertem Fachpersonal
durchgeführt werden. Bei den Anschlüssen auf richtige Klemmenbelegung
und Polarität achten. Die Regelung und die elektrischen Bauteile vor
Überspannung schützen.
Das Frischwassermodul CFWMEXL / CFWMVEEXL ist werksseitig komplett vormontiert und
vorverdrahtet. Zur Inbetriebnahme das Netzkabel anschließen.
Weitere Details entnehmen Sie der separaten Regelungsanleitung.
7.4.2
Umwälzpumpe
Die Pumpe wird ausschließlich über ein externes PWM Signal angesteuert. Die grün blinkende
LED Anzeige zeigt die Betriebsbereitschaft (Stand-by). Ein grünes Dauerlicht zeigt
Pumpenbetrieb mit einer Drehzahl entsprechend des PWM Signal. Eine rote LED signalisiert
einen Fehler.

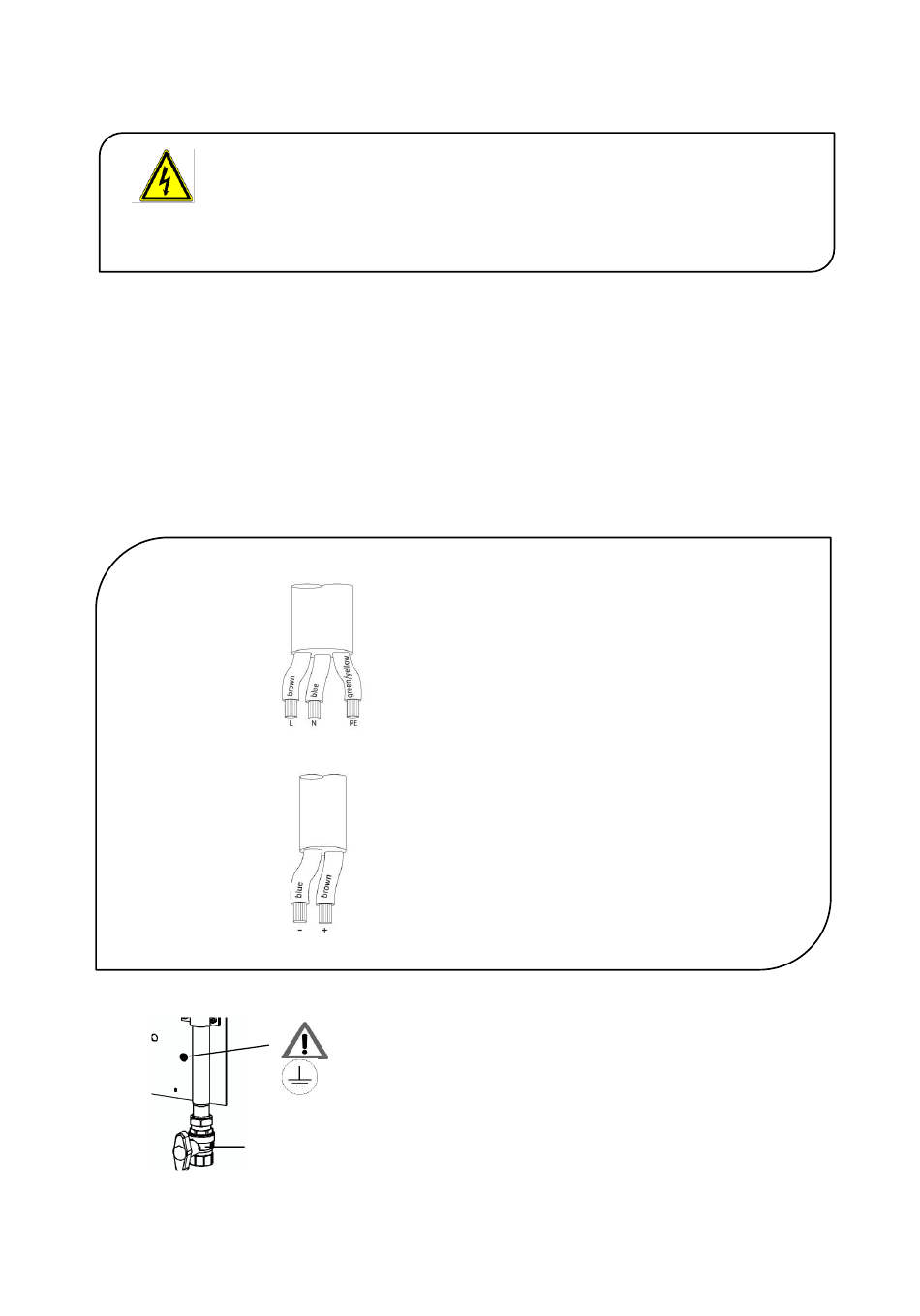

Elektrischer Anschluss Pumpe
Anschluss PWM
7.4.3
Potentialausgleich
7.4.4
Regelung
Dazu die separate Betriebsanleitung der entsprechenden Regelung beachten.
L = braun
N = blau
PE = grün/gelb
+ = braun
- = blau
An der Montageplatte ist die Klemmstelle mit dem
Gebäude Potentialausgleich fachgerecht zu verbinden.
17
