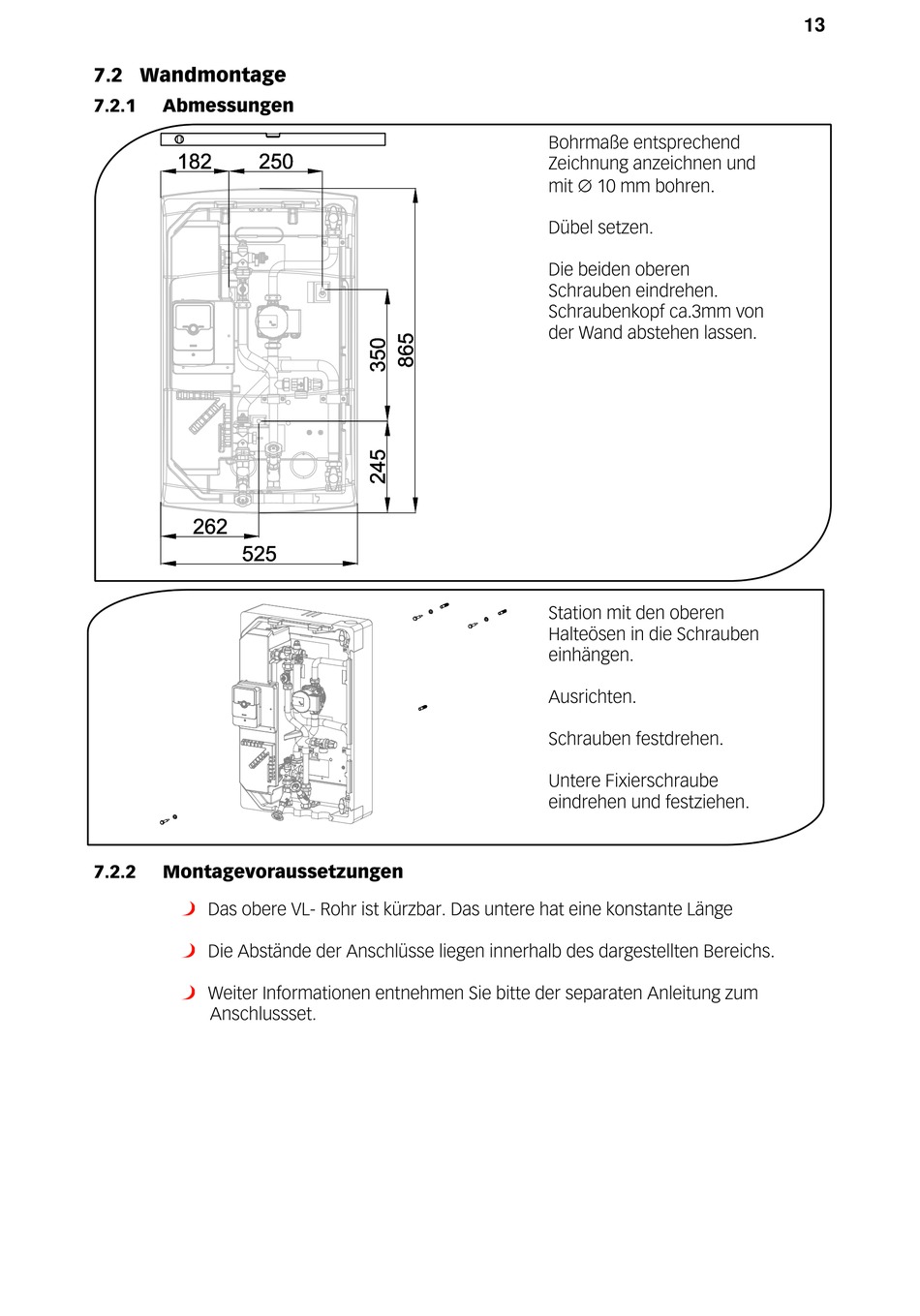

7.2 Wandmontage
7.2.1
Abmessungen
7.2.2
Montagevoraussetzungen
Das obere VL- Rohr ist kürzbar. Das untere hat eine konstante Länge
Die Abstände der Anschlüsse liegen innerhalb des dargestellten Bereichs.
Weiter Informationen entnehmen Sie bitte der separaten Anleitung zum
Anschlussset.
Bohrmaße entsprechend
Zeichnung anzeichnen und
mit 10 mm bohren.
Dübel setzen.
Die beiden oberen
Schrauben eindrehen.
Schraubenkopf ca.3mm von
der Wand abstehen lassen.
Station mit den oberen
Halteösen in die Schrauben
einhängen.
Ausrichten.
Schrauben festdrehen.
Untere Fixierschraube
eindrehen und festziehen.
