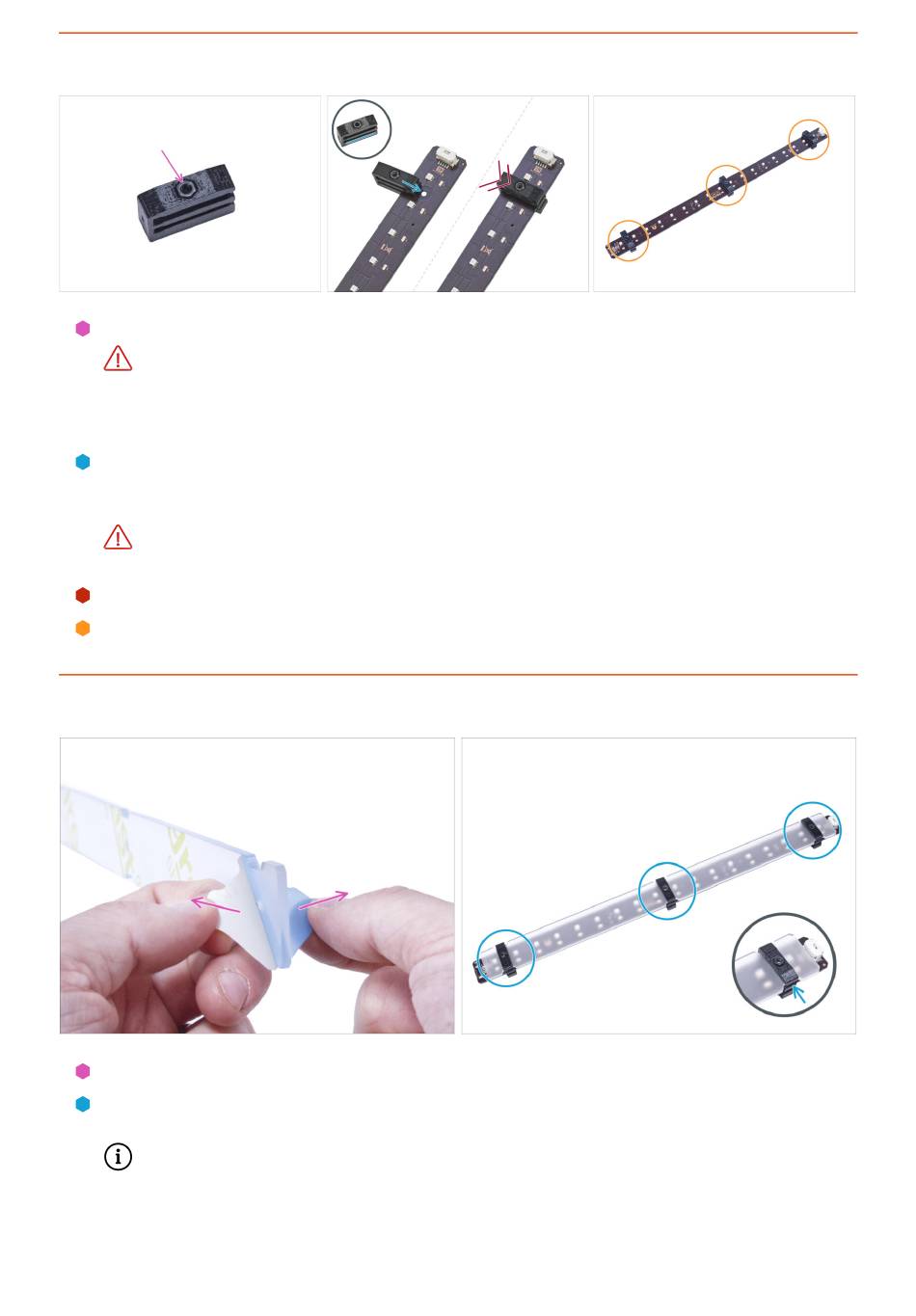

SCHRITT 38
Zusammenbau des LED-Streifens (Erweiterung)
Setzen Sie die M3n-Mutter in jede LED-Platinen-Halterung ein.
Die Mutter muss vollständig in das gedruckte Teil eingedrückt sein und
bündig mit der Oberfläche des Teils abschließen. Eine unzureichende
Versenkung der Mutter kann zu Problemen bei der Montage im Gehäuse
führen.
Schieben Sie den unteren Schlitz der LED-Platinen-Halterung auf die LED-Platine
und richten Sie die Halterung auf das erste Loch in der LED-Platine aus, das dem
(weißen) LED-Platinen-Anschluss am nächsten liegt.
Vermeiden Sie es, die Halterung über Chips und Dioden zu schieben! Dies
kann fatale Schäden verursachen.
Schieben Sie die LED-Platinen-Halterung bis zum Anschlag auf die LED-Platine.
Wenden Sie dieses Verfahren für alle drei LED-Platinen-Halterungen an.
SCHRITT 39
Zusammenbau des LED-Streifens (Erweiterung)
Entfernen Sie die Schutzfolien von beiden Seiten des LED-Diffusors.
Schieben Sie den LED-Diffusor in die LED-Platinen-Halterungen. Verwenden Sie
den oberen Schlitz.
Die Ausrichtung des LED-Diffusors spielt keine Rolle. Das Teil ist symmetrisch.
2. Zusammenbau des Gehäuses
Original Prusa MINI Enclosure
35
