Fran pals

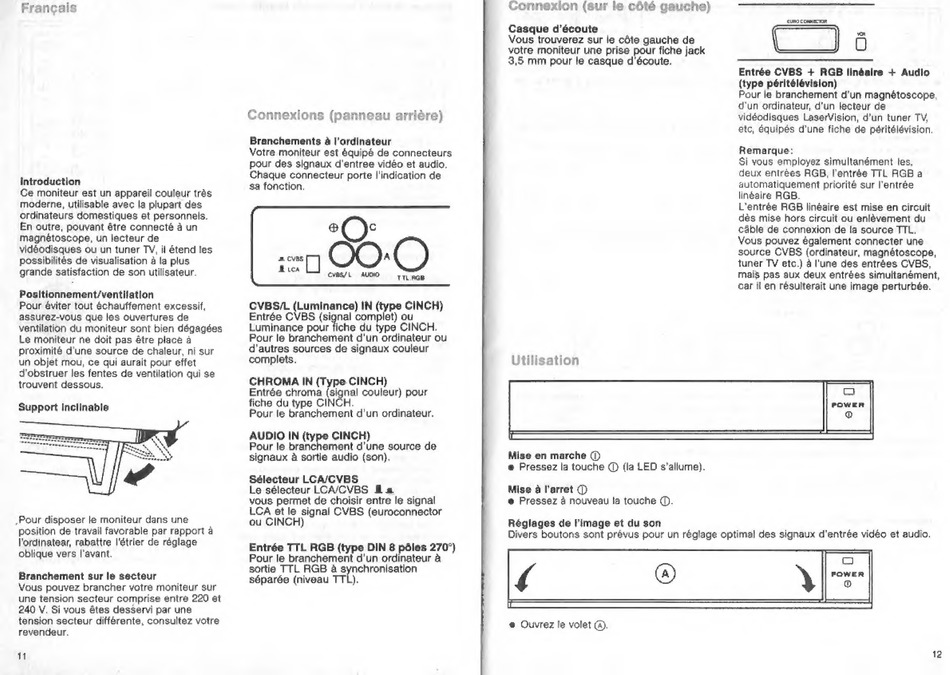

Introduction
Ce moniteur est un appareil couleur trSs
modeme, utiJisable avec la plupart des
ordinateurs domestiques et personnels.
En outre, pouvant etre connecte a un
magnfetoscope, un lecteur de
viddodisques ou un tuner TV, il etend les
possfbilrtes de visualisation a la plus
grande satisfaction de son utilisateur
Positionnement/ventilation
Pour 6viter tout 6chauffement excessif,
assurez-vous que les ouvertures de
ventilation du moniteur sont bien d£gag4es
Le moniteur ne doit pas etre place a
proximite d'une source de chaleur, ni sur
un objet mou, ce qui aurait pour effet
d'obstruer les fentes de ventilation qui se
trouvent dessous.
Support Inclinable
Pour disposer le moniteur dans une
positron de travail favorable par rapport a
Tordlnatear, rabattre I'Gtrier de r£glage
oblique vers Tavant
Branchement sur le secteur
Vous pouvez brancher votre moniteur sur
une tension secteur comprise entre 220 et
240 V. Si vous etes desservi par une
tension secteur differente, consultez votre
revendeur.
Casque decoute
Vous trouverez sur le c6te gauche de
votre moniteur une prise pour fiche jack
3,5 mm pour le casque d'&coute.
Connexions (panneau arrtere)
Branchements d I'ordinateur
Votre moniieur est &quipe de connecteurs
pour des signaux d'entree video et audio.
Chaque connecteur porte Indication de
sa fonction.
jncvas
I LCA
D
CVBS/ L
AUOO
TTL AGS
CVBS/L (Luminance) IN (type CINCH)
Entr6e CVBS (signal complet) ou
Luminance pour fiche du type CINCH.
Pour le branchement d'un ordinateur ou
d'autres sources de signaux couleur
compfets.
CHROMA
IN (Type CINCH)
Entree chroma (signal couleur) pour
fiche dutype CINCH.
Pour le branchement d'un ordinateur.
AUDIO IN (type CINCH)
Pour le branchement d'une source de
signaux a sortie audio (son),
Selecteur LCA/CVBS
Le selecteur LCA, CVBS
1 m.
vous permet de choislr entre le signal
LCA et le signal CVBS (euroconnector
ou CINCH)
Entree TTL RGB (type DIN 8 poles 270°)
Pour le branchement d'un ordinateur a.
sortie TTL RGB a synchronisation
separee (niveau TTL).
i j-'o ce**
0
Entree CVBS + RGB liniaire -f Audio
(type p6rit6l6vlsion)
Pour le branchement d'un magnfetoscope,
d'un ordinateur, d'un lecteur de
vid^odisques LaserVision, d'un tuner TV,
etc, equipes d'une fiche de pdritGWvisron,
Remarque:
Si vous employez srmultan^ment les.
deux entrees RGB, Tentree TTL RGB a
automatiquement priorite sur Tentree
Nnfeaire RGB.
Lentr6e RGB lineaire est mise en circuit
d£s mise hors circuit ou enlevement du
cSble de connexion de fa source TTL.
Vous pouvez egalement connecter une
source CVBS (ordinateur, magndtoscope,
tuner TV etc.) a Tune des entrees CVBS,
mais pas aux deux entrees simultanement
car i! en rfesulterait une image perturbee.
Utilisation
Mise en marche ®
• Pressez la touche © (la LED s'allume).
Mise d larret 0
• Pressez £ nouveau la touche 0.
Rfcglages de 1'image et du son
Divers boutons sont pr6vus pour un rGglage optimal des signaux d'entree vid£o et audio.
Ouvrez fe volet 0.
11
