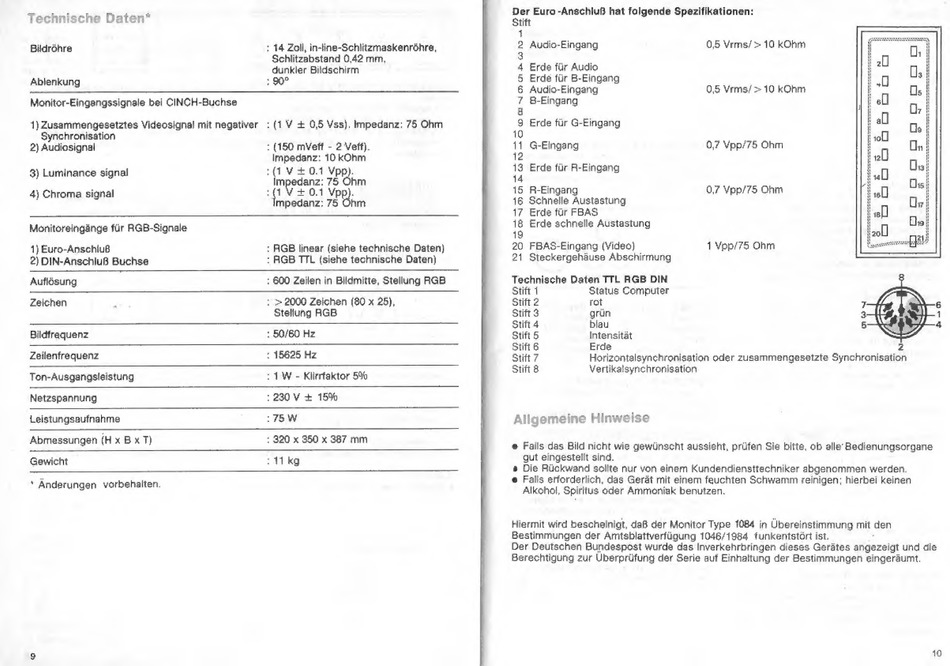

Bildrohre
Ablenkung
14 ZoH, in-line-Schlitzmaskenrohre,
Schlitzabstand 0,42 mm,
dunkler Bildschirm
90°
Monitor-Eingangssignale bei CINCH-Buchse
1)Zusammengesetztes Videoslgnal mit negativer
Synchronisation
2) Audiosignal
3) Luminance signal
4) Chroma signal
Monitoreingange fur RGB-Signale
1)Euro-Anschlu6
2) DIN-AnschluB Buchse
Gewicht
:(1V±
0,5 Vss), hnpedanz: 75 Ohm
: (150mVeff - 2 Veff).
I mpedanz: 10 kOhm
: (1 V ± 0.1 Vpp).
(mpedanz: 75 Ohm
: (1 V ± 0.1 Vpp).
f mpedanz: 75 Ohm
RGB linear (siehe technische Daten)
RGB TTL (siehe technische Daten)
Aufldsung
600 Zeilen in Bildmitte. Stellung RGB
Zeichen
> 2000 Zeichen (80x25),
Stellung RGB
Bildfrqquenz
50/60 Hz
Zeilenfrequenz
15625 Hz
Ton-Ausgangsleistung
1 W - Klirrfaktor 5%
Netzspannung
230 V ± 15%
Lei stungsauf na hm e
75 W
Abmessungen [HxBx
T)
320 x 350 x 387 mm
Der Euro-AnschluB hat folgende Spezifikationen:
Stift
1
2
3
b
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Erde fur Audio
Erde fur B-Eingang
Audio-Eingang
B-Eingang
Erde fur G-Eingang
Erde fur R-Eingang
Sen n el I e Austastung
Erde fOr FBAS
Erde schnelle Austastung
0,5 Vrms/>10 kOhm
0,5 Vrms/>10 kOhm
0,7 Vpp/75 Ohm
0,7 Vpp/75 Ohm
FBAS-Eingang (Video)
Steckergehause Abschirmung
1 Vpp/75 Ohm
. a .v j .- am rAuaunHasBft
Di
Ds
Or
Da
On
D*
La
U
iiioD
Lei
Ld
Technische Daten TTL RGB DIN
Stift 1
Status Computer
Stift 2
rot
Stift 3
grun
Stift 4
blau
Stift 5
Intensitat
Stift 6
Erde
2
Stift 7
Horizontalsynchronisation Oder zusammengesetzte Synchronisation
St ift 8
Ve rtikalsy nc h ronisat ion
' Anderungen vorbehalten.
• Falls das Bild nicht wie gewunscht aussieht, prufen Sie bitte, ob alle'Bedienungsorgane
gut eingestellt sind.
• Die Ruckwand sollte nur von einem Kundendiensttechniker abgenommen werden.
• Falls erforderlich, das Gerat mit ernem feuchten Schwamm
refnigen; hierbei keinen
Alkohol, Spiritus Oder Ammoniak benutzen.
Hiermit wird bescheinigt, daS der Monitor Type 1084 in Ubereinstimmung mit den
Bestimmungen der Amtsblattverfugung 1046/1984 funkentstdrt ist.
Der Deutschen Bundespost wurde das Inverkehrbringen dreses Gerates angezeigt und die
Berechtigung zur Uberprufung der Serie auf Einhaltung der Bestimmungen eingeraumt.
