5. Verwendung eines Signalgenerators (optional)

Das Gerät kann 4 Grundwellenformen - Sinuswelle, Rechteckschwingung,
Kippschwingung und Pulswelle - sowie 8 Zufallswellen erzeugen.
Anschließen der Ausgänge
Drücken Sie die Taste Mode, um die Schnittstelle des Instruments auf die
Schnittstelle des Signalgenerators umzuschalten. Achten Sie darauf, ob die obere
linke Ecke des Bildschirms ON ist. Wenn es OFF ist, drücken Sie die Taste
Run/Stop, um umzuschalten.
Schließen Sie das BNC-Kabel an den mit GEN Out gekennzeichneten
Generatorausgang auf der Oberseite des Oszilloskops an.
Hinweis: Der Signalquellenausgang (GEN Out) kann nicht zur elektrischen
Eingabe von Signalen, Spannungen, Strömen usw. verwendet werden.

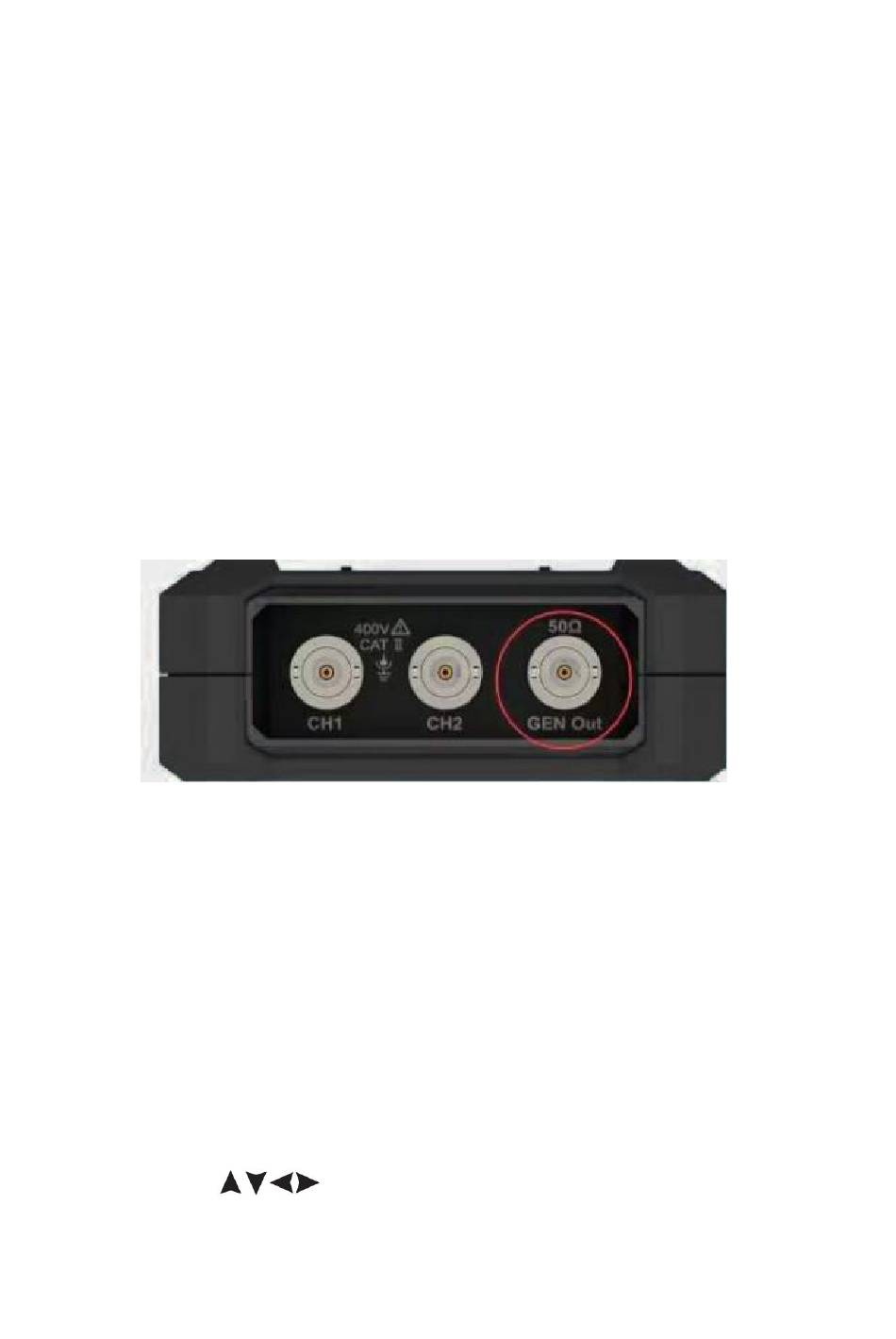

Abbildung 5 1: Ausgänge des Signalgenerators
Um den Ausgang des Generators zu betrachten, schließen Sie das andere Ende des
BNC-Kabels an den Signaleingangskanal auf der Vorderseite des Oszilloskops an.

Einstellung der Wellenform

(1) Drücken Sie die Taste Mode, um die Schnittstelle des Geräts auf die
Schnittstelle des Signalgenerators umzuschalten.
(2) Wählen Sie die gewünschte Wellenform mit F1 aus und der Bildschirm zeigt
das Setup-Menü für die entsprechende Wellenform an.
(3) Stellen Sie die Parameter der gewünschten Wellenform über das Bedienfeld
F2-F4 und
die Bedienfeldtasten ein.
