automatische Messung, bis zu 6 Messtypen können unten links auf dem Bildschirm
angezeigt werden.
Das Modell ≤100M umfasst folgende Typen für Auto Range: Frequenz,
Periode, Amplitude, Maximum, Minimum, Spannung Spitze-Spitze und
Durchschnitt.
Typen für Auto Range bei Modell 200M umfassen: Frequenz, Periode,
Amplitude, Maximalwert, Minimalwert, Spannung Spitze-Spitze, Mittelwert,
Quadratmittelwert, Anstiegszeit, Abfallzeit, positive Impulsbreite, negative
Impulsbreite.
Das Menü der automatischen Messfunktionen wird in der folgenden Tabelle
beschrieben (Beispiel für das Modell 200M).
Signalqu
elle
Automatische
Messung
Hinzufü
gen oder
Löschen
Automatische Messung der Spannungsparameter
Zu den Spannungsparametern, die mit einem Oszilloskop automatisch gemessen werden
können, gehören Mittelwert, Spannung Spitze-Spitze, Quadratmittelwert, Maximum,
Minimum und Amplitude. Das folgende Diagramm zeigt die physikalische Bedeutung einer
Reihe von Spannungsparametern.
Höchstwert
Spannung Spitze-Spitze
Mindestwert

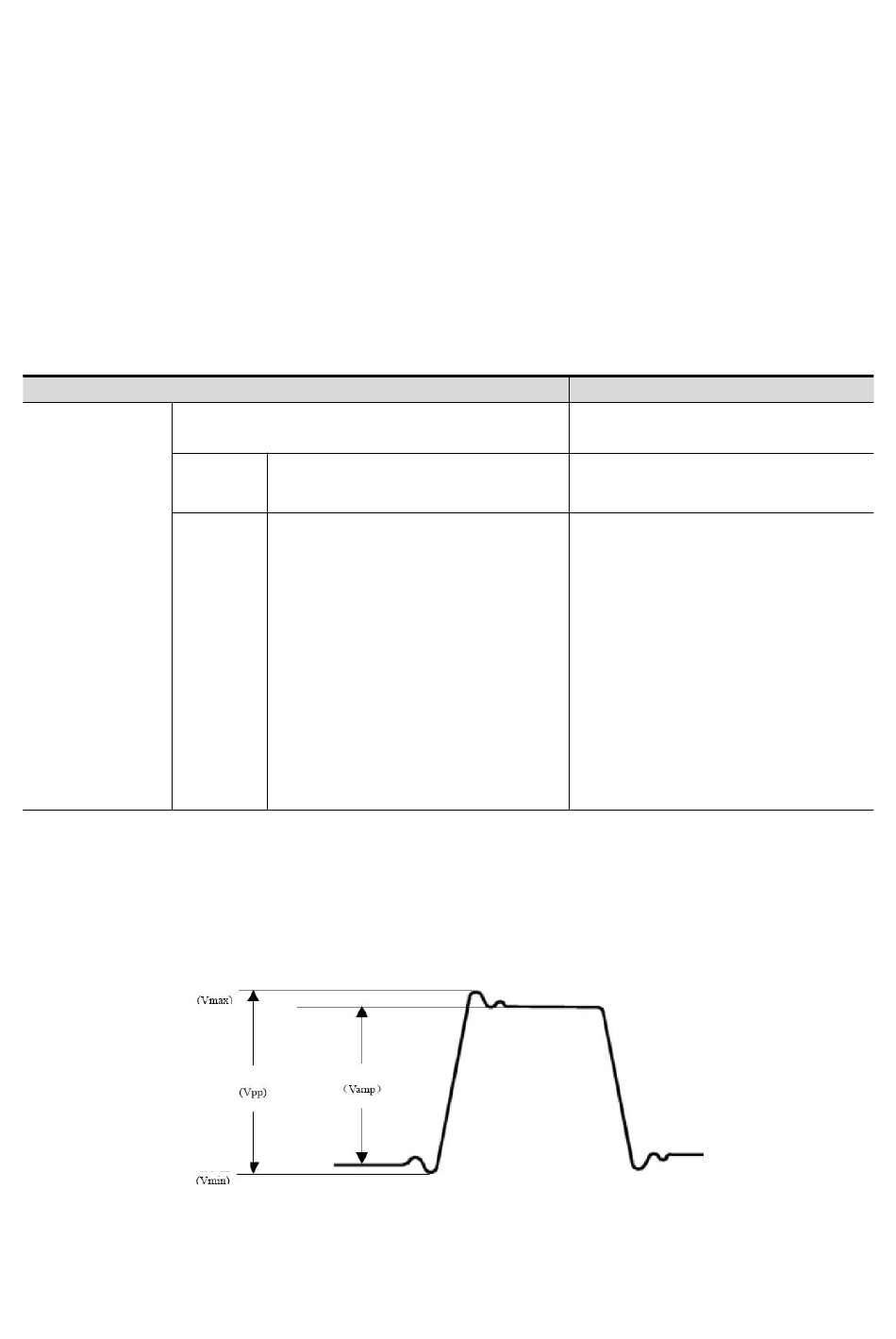

Abb. 3 6: Schematische Darstellung der Definition der Spannungsparameter
Funktionsmenü
Start
Ausschalten
Frequenz (F) □
Zykluszeit (T) □
Amplitude (Va) □
Höchstwert (Ma) □
Mindestwert (Mi) □
Spannung Spitze-Spitze (Vpp) □
Mittelwert (V) □
Quadratmittel (RMS) □
Anstiegszeit (RT) □
Abstiegszeit (FT)□
Positive Impulsbreite (PW) □
Negative Impulsbreite (NW) □
Amplitud
e
CH1
CH2
15
Einleitung
Schalten Sie die automatische
Messung ein oder aus.
Stellen Sie die Quelle ein.
Hinzufügen oder Löschen des
ausgewählten Messtyps (wird in
der unteren linken
angezeigt, bis zu 6 Arten).
Hinweis: Der ungeprüfte Status
ist □.
Der ausgewählte Status ist ■ .
Ecke
