4、 Wiederholen Sie die Schritte, falls erforderlich.
Einstellen des Sondendämpfungsfaktors
Sonden haben eine Vielzahl von Dämpfungsfaktoren, die den vertikalen
Blockierfaktor des Oszilloskops beeinflussen.
Gehen Sie wie folgt vor, um die Einstellung des Dämpfungskoeffizienten der
Sonden im Oszilloskop-Menü zu ändern (zu überprüfen).
(1) Drücken Sie CH1/CH2, um die Auswahl des verwendeten Kanals
umzuschalten.
(1)
(2) Drücken Sie die Taste F3, um den gewünschten Dämpfungsfaktor
auszuwählen. Die Einstellung bleibt gültig, bis sie erneut geändert wird.
Hinweis: Das Oszilloskop wird ab Werk mit einer vorgegebenen
Stellen Sie sicher, dass die Einstellung des Dämpfungsschalters an Sonden
mit der Option Dämpfungsfaktor der Sonde im Menü des Oszilloskops
übereinstimmt.

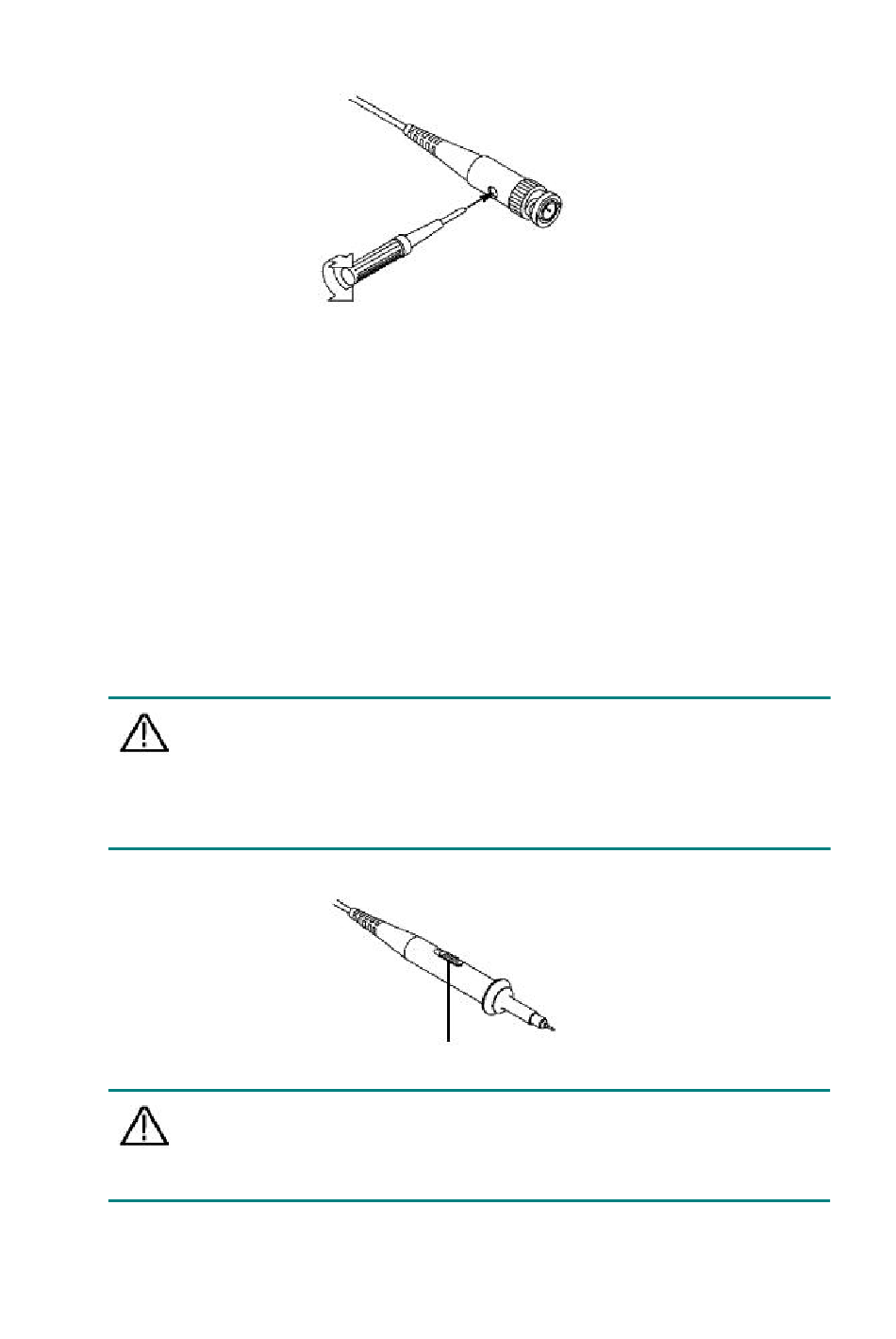

Die Sondenschalter sind auf 1X und 10X eingestellt. Siehe Abb. 34.
Abbildung 3-4: Schalter für die Sondendämpfung
Hinweis: Wenn der Dämpfungsschalter auf 1X eingestellt ist, begrenzt die
Um die volle Bandbreite des Oszilloskops zu nutzen, stellen Sie
den Schalter auf 10X.
Abbildung 3-3: Einstellung der Sonde
Einstellung von 10X für den Sondendämpfungsfaktor im Menü
ausgeliefert.
Sonde die Bandbreite des Oszilloskops auf 5 MHz.
