Wie verwende ich die Sonde sicher

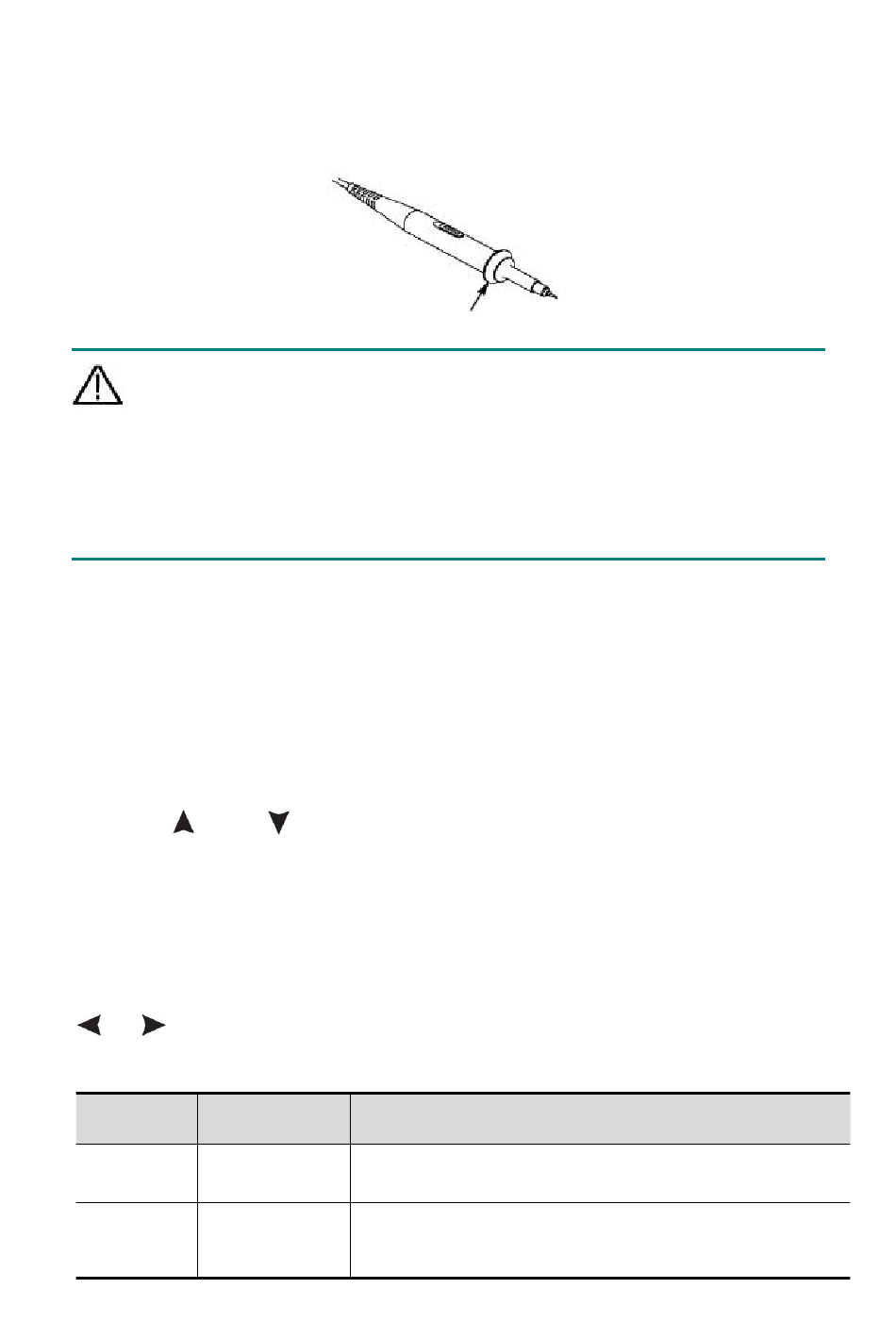

Ein Sicherheitsring um den Sondenkörper verhindert, dass der Finger einen
elektrischen Schlag bekommt. Siehe Abbildung 35.
Abbildung 3-5: Sicherheitsring für Sondenfinger
Warnung: Behalten Sie Ihre Finger hinter dem Sicherheitsring am
Sondenkörper, um einen elektrischen Schlag zu vermeiden, wenn
Sie die Sonde verwenden.
Um bei der Verwendung der Sonde einen elektrischen Schlag zu
vermeiden, berühren Sie nicht die Metallteile des Sondenkopfes, wenn
die Sonde an eine Spannungsquelle angeschlossen ist.
Bevor Sie Messungen durchführen, schließen Sie die Sonde an das
Gerät an und verbinden Sie die Erdungsklemme mit der Erde.

Vertikale Systeme

Die vertikale Skalierung und Position sowie andere Einstellungen für die Kanäle
können über das vertikale System angepasst werden. Jeder Kanal verfügt über ein
eigenes vertikales Menü, das für jeden Kanal einzeln eingestellt werden kann.
Vertikale Position
Drücken Sie CH1/CH2, um den Kanal auszuwählen, und bewegen Sie die
vertikale Position des ausgewählten Kanals nach oben oder unten, indem Sie die
Pfeiltasten oder
halten, wird die vertikale Position zentriert.
Vertikale Volt/Raster-Einstellung
Der Spannungs-/Rasterbereich beträgt 10mV/div-10V/div (Sonde 1X) in 1-2-5
Schritten, oder 100mV/div-100V/div (Sonde 10X), 1V/div-1000V/div (Sonde 100X),
10V/div-100.000V/div (Sonde 1000X).
Drücken Sie CH1/CH2, um den Kanal auszuwählen, und ändern Sie die
Volt/Raster-Einstellung für den ausgewählten Kanal, indem Sie die Pfeiltasten
oder drücken.
Das Einstellungsmenü zum vertikalen System
Tabelle beschrieben.
Funktions
Einstellung
menü
Schalter
Ausschalten
Kupplung
drücken; wenn Sie beide Pfeiltasten gleichzeitig gedrückt
Einleitung
Start Schalten Sie die Wellenformanzeige ein.
Schalten Sie die Wellenformanzeige aus.
GS Bei der herkömmlichen Abtastmethode werden die AC-
und
durchgelassen.
wird in der nachstehenden
DC-Komponenten
13
des Eingangssignals
