Durchschnitt(Average): Der arithmetische Durchschnitt über die gesamte Wellenform
oder den ausgewählten Bereich.
Spannung Spitze-Spitze (Vpp): der Spannungswert von der Spitze der Wellenform an
ihrem höchsten Punkt bis zu ihrem niedrigsten Punkt.
Quadratmittel (Vrms): Die exakte "root mean square"-Spannung über die gesamte
Wellenform oder den ausgewählten Bereich.
Maximalwert (Vmax): der Spannungswert zwischen dem höchsten Punkt der Wellenform
und GND (Masse).
Minimalwert (Vmin): der Spannungswert zwischen dem niedrigsten Punkt der
Wellenform und GND (Masse).
Amplitude (Vamp): Der Spannungswert von oben nach unten der Wellenform.
Automatische Messung der Zeitparameter
Das Oszilloskop kann automatisch die Periode, die Frequenz, die Anstiegszeit, die
Abfallzeit, die positive Pulsbreite und die negative Pulsbreite eines Signals messen.

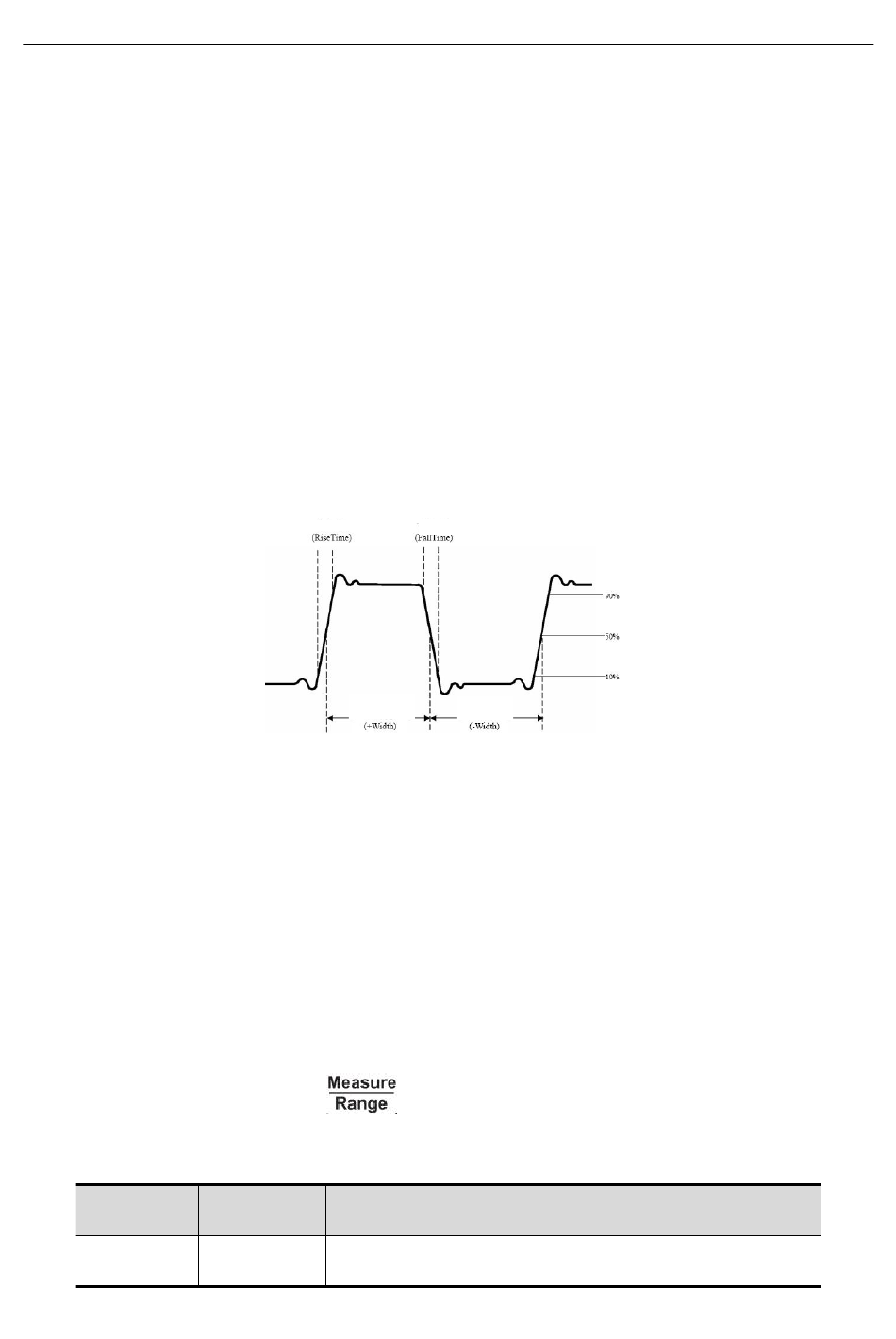

Abbildung 3-7: Illustration der Definition des Zeitparameters
Anstiegszeit (RiseTime): Die Zeit, die benötigt wird, um die Amplitude der Wellenform
von 10% auf 90% ansteigen zu lassen.
Abfallzeit (FallTime): Die Zeit, die benötigt wird, um die Amplitude der Wellenform von
90 % auf 10 % abfallen zu lassen.
Positive Impulsbreite (+Width): die Impulsbreite eines positiven Impulses bei 50%
Amplitude.
Negative Impulsbreite (-Width): die Breite des Impulses bei 50% Amplitude des
negativen Impulses.

Cursor-Messung

Drücken Sie die Taste
Cursor-Messung.
Das Menü "Cursor-Messung" wird in der folgenden Tabelle beschrieben.
Funktions
menü
Typ
(flach an der Spitze mit Pulssignal)
Anstiegszeit
Positive
Impulsbreite
Einstellung
CH1 Wählen Sie, um den CH1-Cursor und das Menü
anzuzeigen.
Abfallzeit
Negative
Impulsbreite
und drücken Sie die Taste F2 für die
Einleitung
