sehen, siehe Abb. 3 1.
Wiederholen Sie die Schritte 2 und 3, um den Test am Kanal CH2 zu
wiederholen.

Kompensation von Sonden

Diese Einstellung wird vorgenommen, wenn die Sonde zum ersten Mal an einen
der Eingangskanäle angeschlossen wird, um die Sonde an den Eingangskanal
anzupassen. Sonden, die nicht kompensiert oder falsch kompensiert sind, können
Messfehler oder Irrtümer verursachen. Zum Einstellen der Sondenkompensation
gehen Sie wie folgt vor:
1、 Setzen Sie den Dämpfungsfaktor des Sondenmenüs auf 10X, stellen Sie den
Schalter an der Sonde auf 10X (siehe "
Sondendämpfungsfaktors
2、 und schließen Sie die Oszilloskopsonde an den Kanal CH1 an. Wenn Sie
eine Sondenzunge verwenden, stellen Sie sicher, dass diese fest mit der
Sonde verbunden ist. Schließen Sie das Ende der Sonde an den
Signalausgangsanschluss des Sondenkompensators und die
Referenzkabelklemme an den Masseanschluss des Sondenkompensators an
und drücken Sie die Taste Auto auf der Vorderseite.

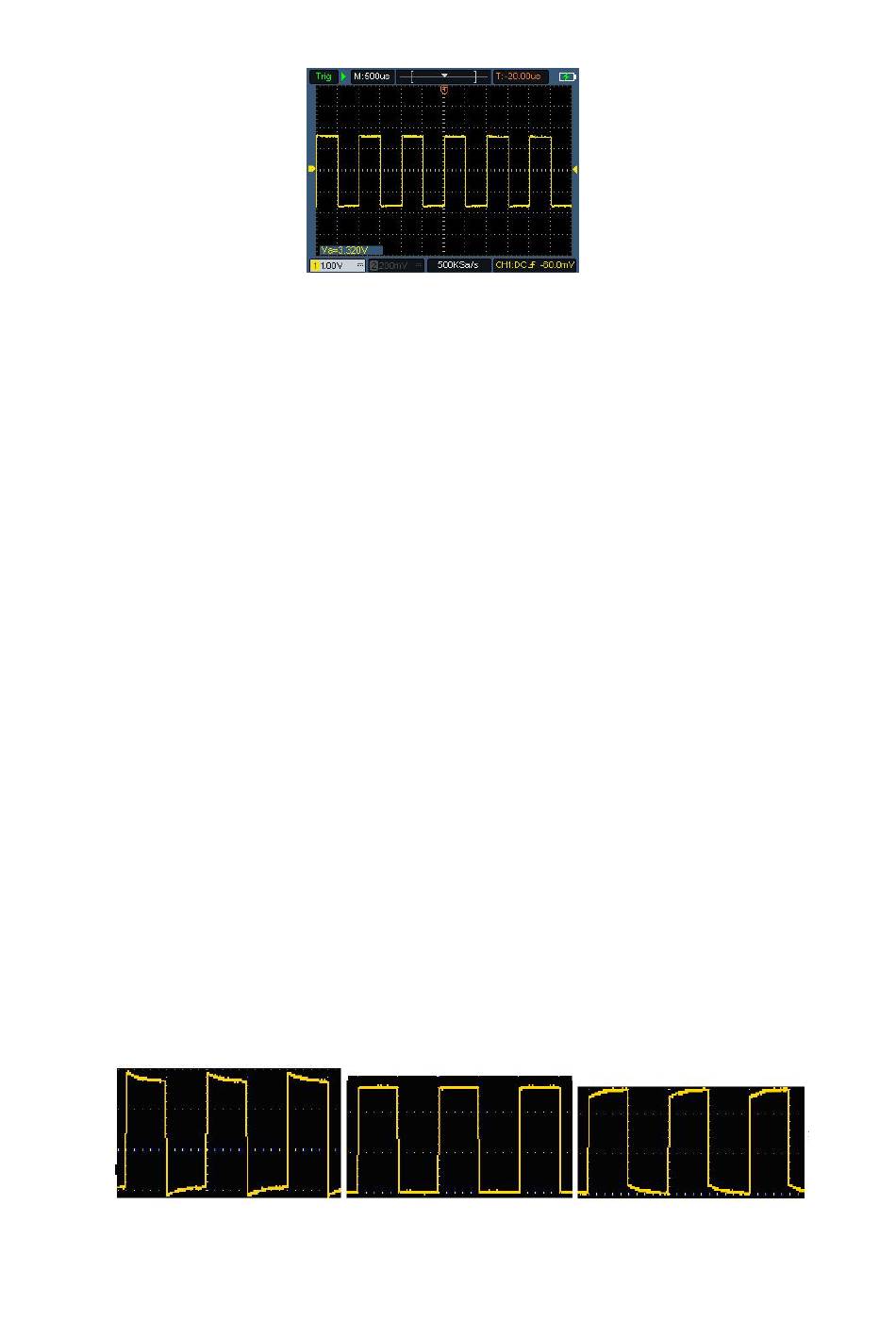

3、 Prüfen Sie die angezeigte Wellenform und stellen Sie die Sonde ein, bis
der Ausgleich korrekt ist. Siehe Abb. 32, Abb. 33.
Überkompensiert
Abbildung 3-2: Anzeige der Sondenkompensationswellenform
Abb. 3-1: Automatische Einstellung
" in P9)
Korrekt kompensiert
11
Einstellen des
Unterkompensiert
