Einführung in die Benutzeroberfläche eines Oszilloskops
Beschreibung:
1. Der Auslösestatus zeigt die folgenden Informationen an:
Auto: Das Oszilloskop befindet sich im Auto-Modus und erfasst
Wellenformen ohne Auslösen.
Trig: Das Oszilloskop hat ein Auslösen erkannt und erfasst die
nachträglichen Auslösedaten.
Ready: Alle vorläufigen Auslösedaten wurden erfasst und das Oszilloskop
ist bereit.
Scan: Das Oszilloskop erfasst kontinuierlich Wellenformdaten und zeigt
diese im Scannen an.
Stop: Das Oszilloskop hat die Erfassung von Wellenformdaten beendet.
2. Lauf/Stop.
3. Anzeige der Zeitbasis.
4. Der Zeiger zeigt die horizontale Position des Auslösers an.
5. Der Zeiger zeigt die Auslöseposition innerhalb der aktuellen Speichertiefe an.
6. Es zeigt den Wert der aktuellen horizontalen Auslöseverschiebung an und gibt die
aktuelle Position des Wellenformfensters im Speicher an.
7. Es zeigt an, dass derzeit ein USB-Datenkabel eingesteckt ist.
8. Es zeigt den Batteriestand und die externe Stromversorgung an.
9. Wellenform von Kanal 1.
10. Der Zeiger zeigt die Position des Kanalauslösepegels an.

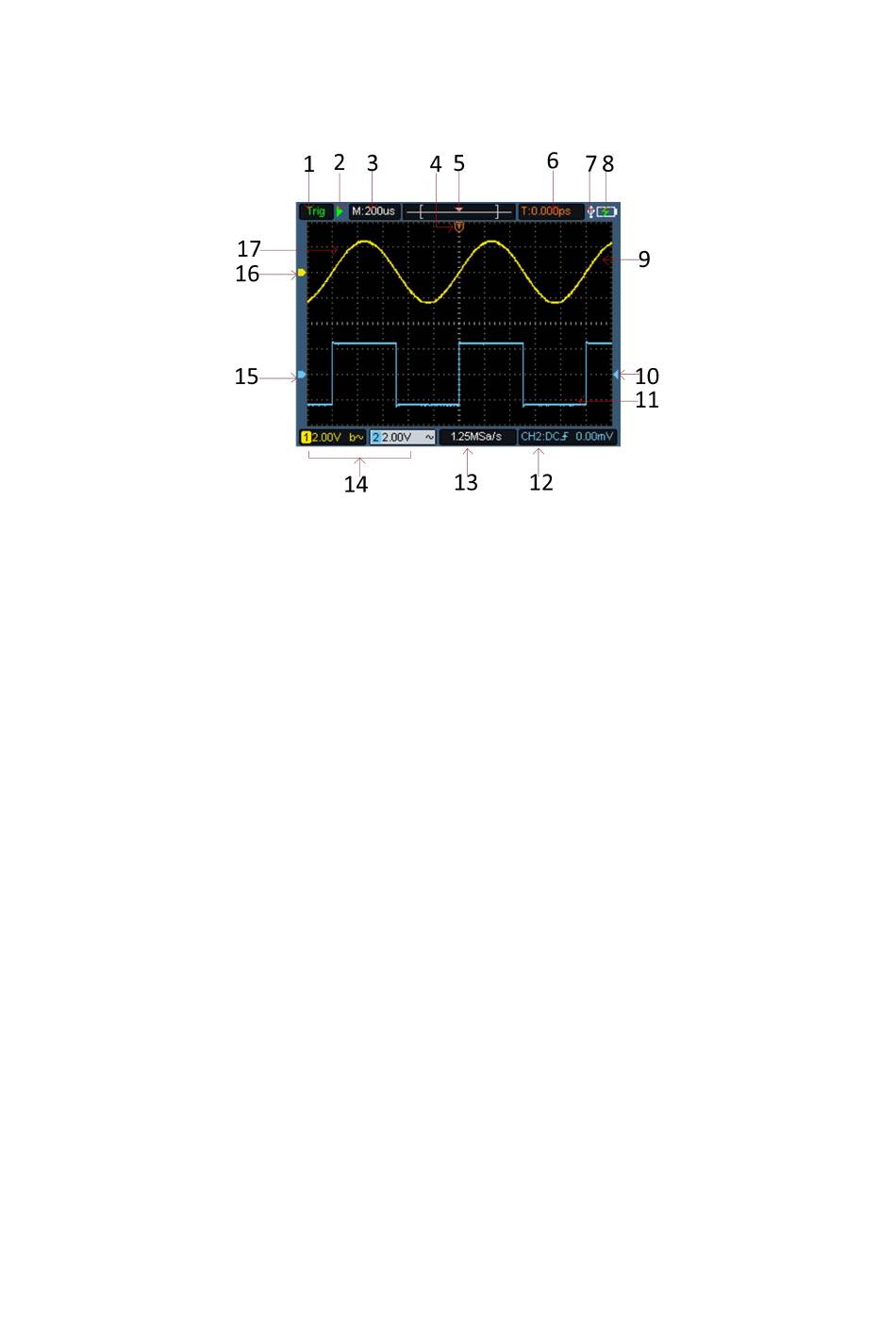

Abbildung 2: Schnittstelle des Oszilloskops
